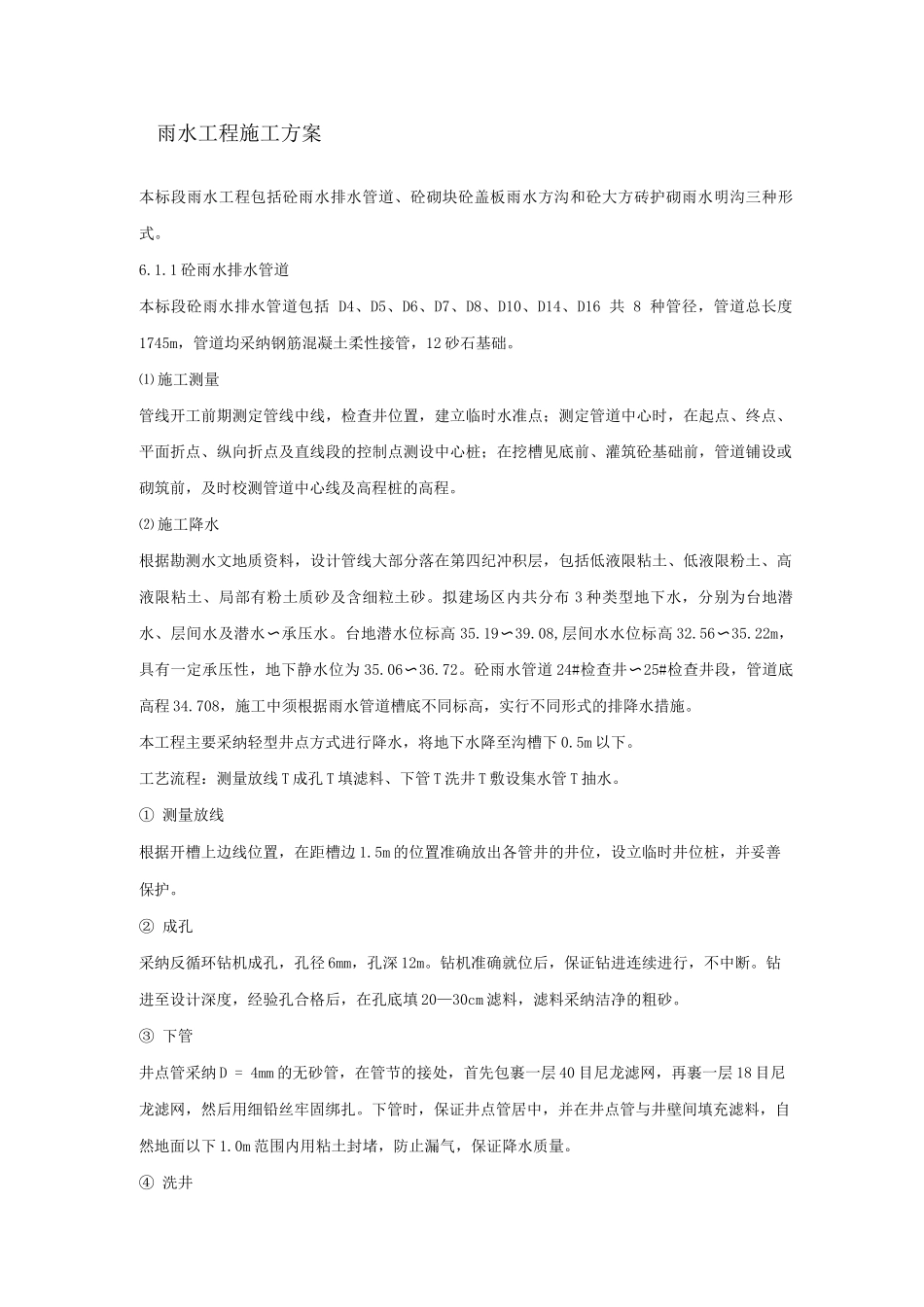

雨水工程施工方案

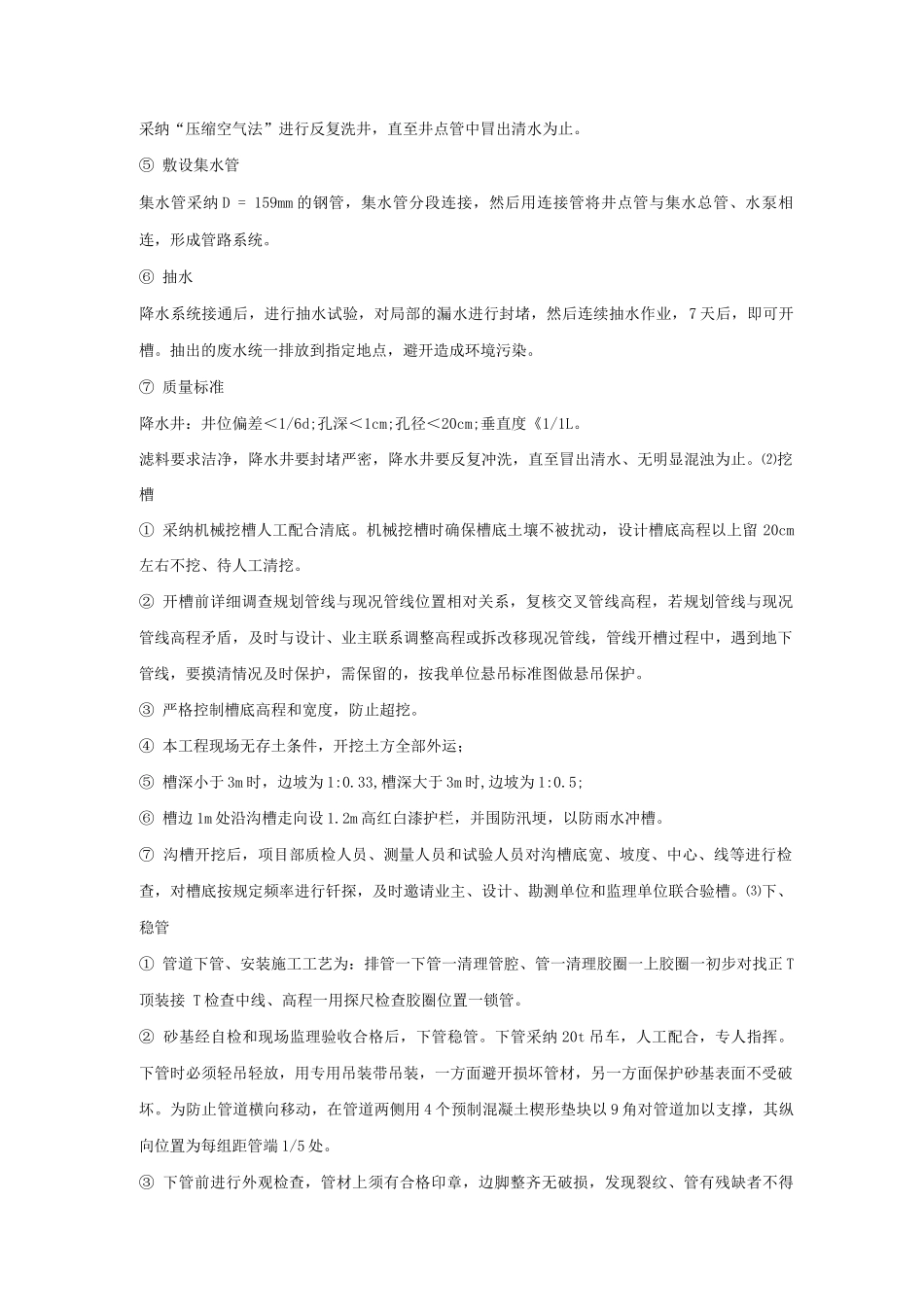

雨水工程施工方案本标段雨水工程包括砼雨水排水管道、砼砌块砼盖板雨水方沟和砼大方砖护砌雨水明沟三种形式。6.1.1 砼雨水排水管道本标段砼雨水排水管道包括 D4、D5、D6、D7、D8、D10、D14、D16 共 8 种管径，管道总长度1745m，管道均采纳钢筋混凝土柔性接管，12 砂石基础。⑴ 施工测量管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前，及时校测管道中心线及高程桩的高程。⑵ 施工降水根据勘测水文地质资料，设计管线大部分落在第四纪冲积层，包括低液限粘土、低液限粉土、高液限粘土、局部有粉土质砂及含细粒土砂。拟建场区内共分布 3 种类型地下水，分别为台地潜水、层间水及潜水承压水。台地潜水位标高〜35.19〜39.08,层间水水位标高 32.56〜35.22m，具有一定承压性，地下静水位为 35.06〜36.72。砼雨水管道 24#检查井〜25#检查井段，管道底高程 34.708，施工中须根据雨水管道槽底不同标高，实行不同形式的排降水措施。本工程主要采纳轻型井点方式进行降水，将地下水降至沟槽下 0.5m 以下。工艺流程：测量放线 T 成孔 T 填滤料、下管 T 洗井 T 敷设集水管 T 抽水。① 测量放线根据开槽上边线位置，在距槽边 1.5m 的位置准确放出各管井的井位，设立临时井位桩，并妥善保护。② 成孔采纳反循环钻机成孔，孔径 6mm，孔深 12m。钻机准确就位后，保证钻进连续进行，不中断。钻进至设计深度，经验孔合格后，在孔底填 20—30cm 滤料，滤料采纳洁净的粗砂。③ 下管井点管采纳 D = 4mm 的无砂管，在管节的接处，首先包裹一层 40 目尼龙滤网，再裹一层 18 目尼龙滤网，然后用细铅丝牢固绑扎。下管时，保证井点管居中，并在井点管与井壁间填充滤料，自然地面以下 1.0m 范围内用粘土封堵，防止漏气，保证降水质量。④ 洗井采纳“压缩空气法”进行反复洗井，直至井点管中冒出清水为止。⑤ 敷设集水管集水管采纳 D = 159mm 的钢管，集水管分段连接，然后用连接管将井点管与集水总管、水泵相连，形成管路系统。⑥ 抽水降水系统接通后，进行抽水试验，对局部的漏水进行封堵，然后连续抽水作业，7 天后，即可开槽。抽出的废水统一排放到指定地点，避开造成环境污染。⑦ 质量标准降水井：井位偏差＜1/6d;孔深＜1cm;孔径＜20cm;垂直度《1/1L。滤料要求洁净，降水井要封...
