雨淋报警阀的性能要求和试验方法VIP专享

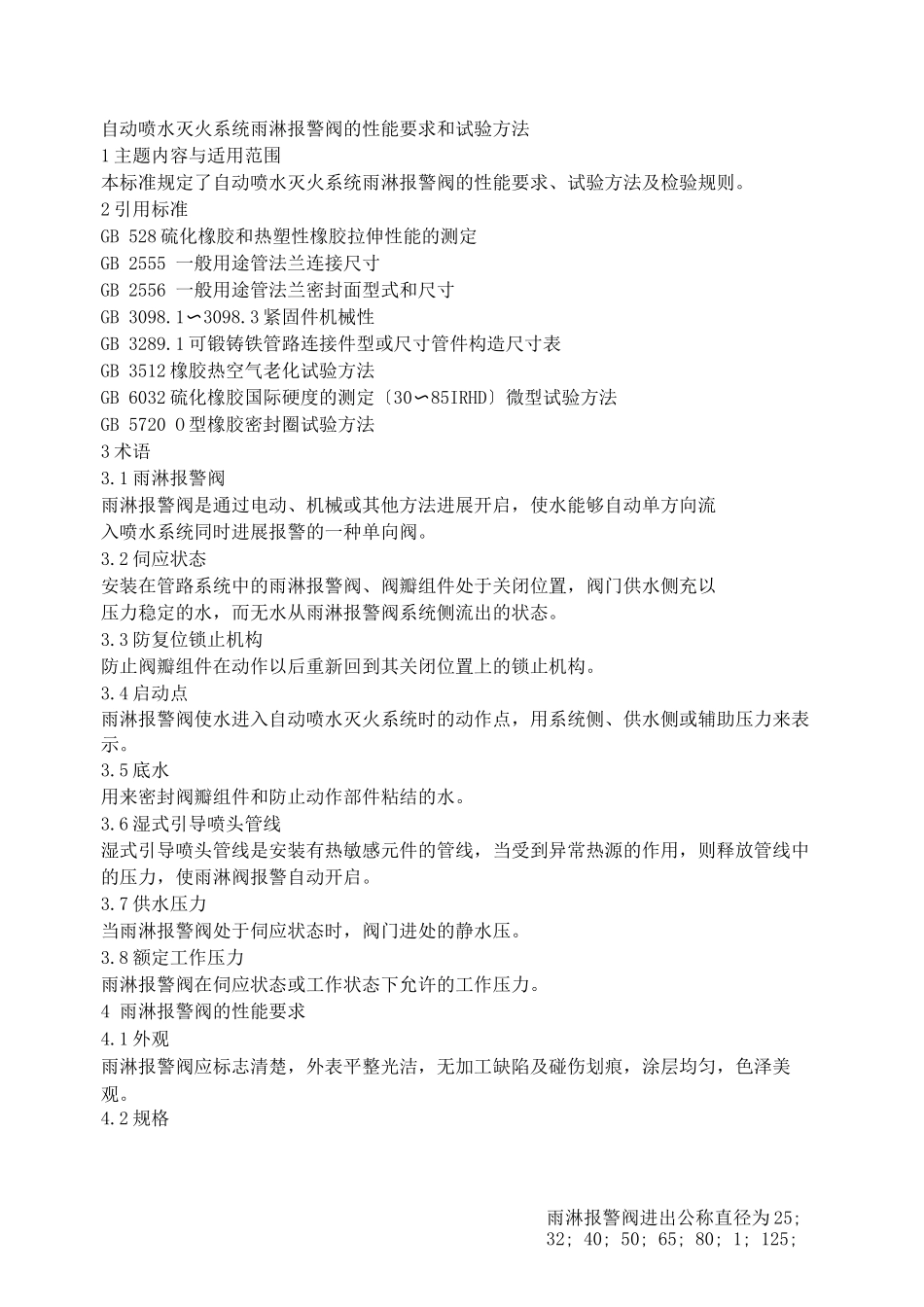

自动喷水灭火系统雨淋报警阀的性能要求和试验方法1 主题内容与适用范围本标准规定了自动喷水灭火系统雨淋报警阀的性能要求、试验方法及检验规则。2 引用标准GB 528 硫化橡胶和热塑性橡胶拉伸性能的测定GB 2555 一般用途管法兰连接尺寸GB 2556 一般用途管法兰密封面型式和尺寸GB 3098.1〜3098.3 紧固件机械性GB 3289.1 可锻铸铁管路连接件型或尺寸管件构造尺寸表GB 3512 橡胶热空气老化试验方法GB 6032 硫化橡胶国际硬度的测定〔30〜85IRHD〕微型试验方法GB 5720 O 型橡胶密封圈试验方法3 术语3.1 雨淋报警阀雨淋报警阀是通过电动、机械或其他方法进展开启，使水能够自动单方向流入喷水系统同时进展报警的一种单向阀。3.2 伺应状态安装在管路系统中的雨淋报警阀、阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水，而无水从雨淋报警阀系统侧流出的状态。3.3 防复位锁止机构防止阀瓣组件在动作以后重新回到其关闭位置上的锁止机构。3.4 启动点雨淋报警阀使水进入自动喷水灭火系统时的动作点，用系统侧、供水侧或辅助压力来表示。3.5 底水用来密封阀瓣组件和防止动作部件粘结的水。3.6 湿式引导喷头管线湿式引导喷头管线是安装有热敏感元件的管线，当受到异常热源的作用，则释放管线中的压力，使雨淋阀报警自动开启。3.7 供水压力当雨淋报警阀处于伺应状态时，阀门进处的静水压。3.8 额定工作压力雨淋报警阀在伺应状态或工作状态下允许的工作压力。4 雨淋报警阀的性能要求4.1 外观雨淋报警阀应标志清楚，外表平整光洁，无加工缺陷及碰伤划痕，涂层均匀，色泽美观。4.2 规格雨淋报警阀进出公称直径为 25; 32; 40; 50; 65; 80; 1; 125; 150;2;阀座圈处的直径可以小于公称直径.4.3 额定工作压力雨淋报警阀的工作压力不低于 1.2MPa.雨淋报警阀与工作压力等级较低的设备配装使用时，允许将阀的进出接头按承受较低压力等级加工，但在阀上必须对额定工作压力做相应的标记。4.4 材料的耐腐蚀性阀体和阀盖应采纳耐腐蚀性能不低于铸铁的材料制成，阀座材料的耐腐蚀性能应不低于青铜。要求转动或滑动的零件应采纳青铜、镍铜合金、黄铜、奥氏体不锈钢等耐腐蚀材料制成。假设用耐腐蚀性能差的材料制造时，应在有相对运动处参加上述耐腐蚀材料制造的衬套件。4.5 阀体和阀盖阀体和阀盖上的接头尺寸应符合 GB 2555，GB 2556 和 GB 3289.1 的规定。阀体上应设有泄水，泄水公称直径最小为 20 mm。阀体阀瓣组件的...
