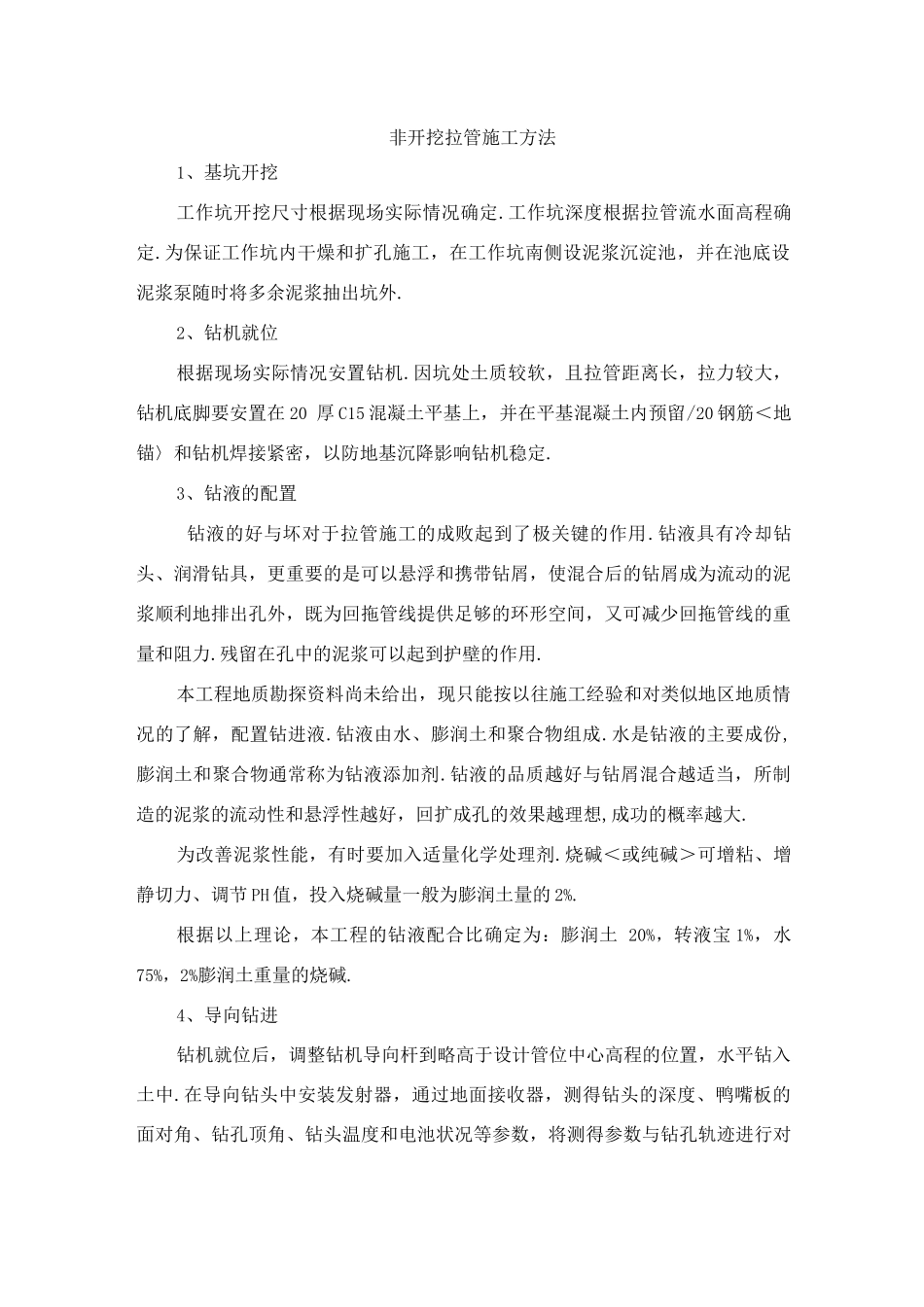

非开挖拉管施工方法1、基坑开挖工作坑开挖尺寸根据现场实际情况确定.工作坑深度根据拉管流水面高程确定.为保证工作坑内干燥和扩孔施工，在工作坑南侧设泥浆沉淀池，并在池底设泥浆泵随时将多余泥浆抽出坑外.2、钻机就位根据现场实际情况安置钻机.因坑处土质较软，且拉管距离长，拉力较大，钻机底脚要安置在 20 厚 C15 混凝土平基上，并在平基混凝土内预留/20 钢筋＜地锚〉和钻机焊接紧密，以防地基沉降影响钻机稳定.3、钻液的配置钻液的好与坏对于拉管施工的成败起到了极关键的作用.钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力.残留在孔中的泥浆可以起到护壁的作用.本工程地质勘探资料尚未给出，现只能按以往施工经验和对类似地区地质情况的了解，配置钻进液.钻液由水、膨润土和聚合物组成.水是钻液的主要成份,膨润土和聚合物通常称为钻液添加剂.钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想,成功的概率越大.为改善泥浆性能，有时要加入适量化学处理剂.烧碱＜或纯碱＞可增粘、增静切力、调节 PH 值，投入烧碱量一般为膨润土量的 2%.根据以上理论，本工程的钻液配合比确定为：膨润土 20%，转液宝 1%，水75%，2%膨润土重量的烧碱.4、导向钻进钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位置，水平钻入土中.在导向钻头中安装发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面对角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔轨迹进行对比，以便及时纠正.地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进.在导向钻孔过程中技术人员根据探测器所发回的信号，推断导向头位置与钻进路线图的偏差，随时调整.并把调整数值记录在"钻进位置"相应的表格中.为了保证导向头能严格根据操作人员发出的指令前进，需要在管道线路初步布点后对控制点进行加密加细.间隔 3m 设中线、高程控制点，用木桩做出明显标志，并在桩点周围用混凝土砌出护墩加以保护.控制人员严格根据点位，操纵仪器.根据以往的施工经验,PE 管在孔内拉动的过程中受重力的作用，会发生管道下沉现象.因此在本工程中，导向钻进的钻进点选择在略高于设计管中线的地方.以减低管道自重对高程的影响.5、扩...
