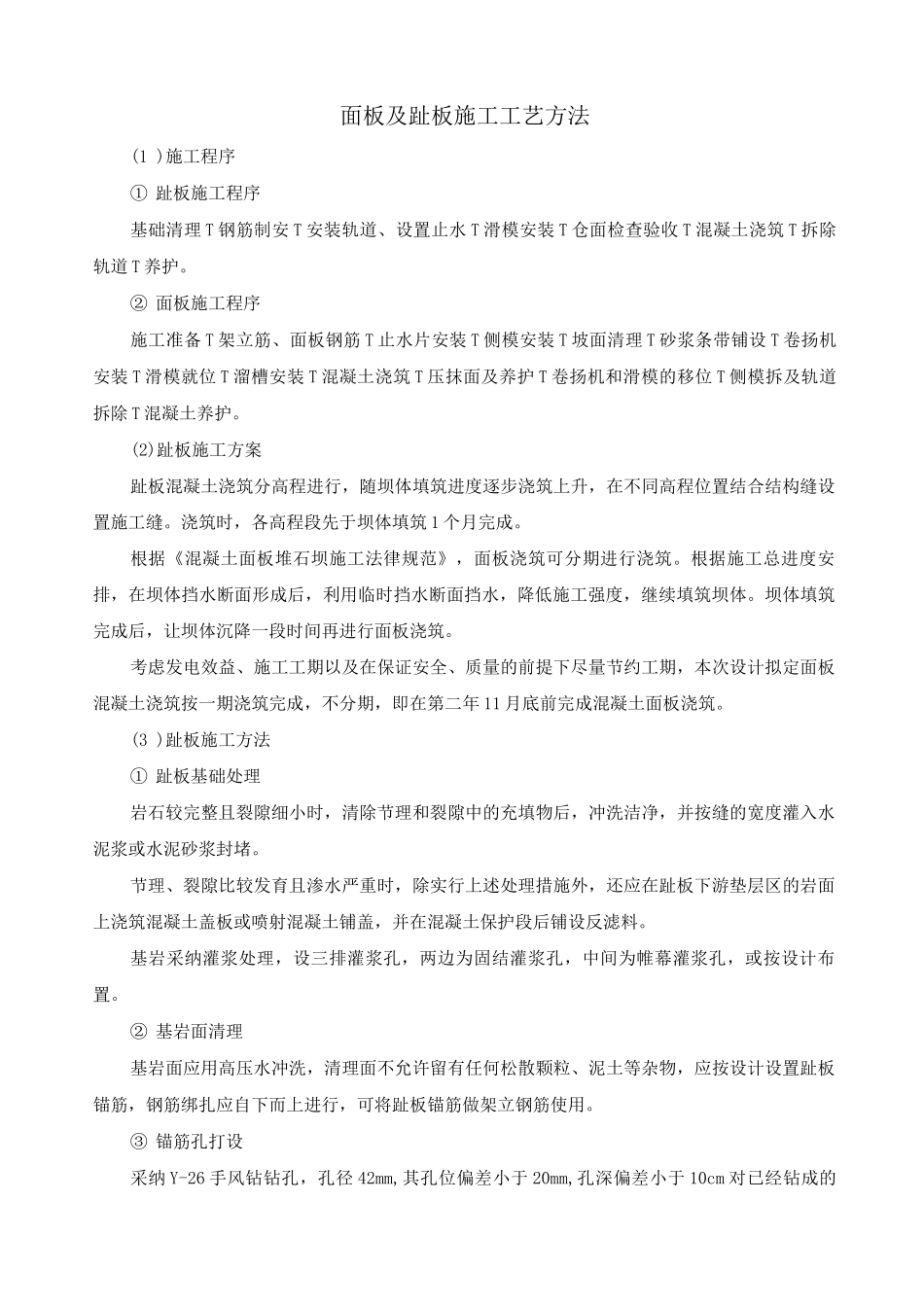

面板及趾板施工工艺方法

面板及趾板施工工艺方法(1 )施工程序① 趾板施工程序基础清理 T 钢筋制安 T 安装轨道、设置止水 T 滑模安装 T 仓面检查验收 T 混凝土浇筑 T 拆除轨道 T 养护。② 面板施工程序施工准备 T 架立筋、面板钢筋 T 止水片安装 T 侧模安装 T 坡面清理 T 砂浆条带铺设 T 卷扬机安装 T 滑模就位 T 溜槽安装 T 混凝土浇筑 T 压抹面及养护 T 卷扬机和滑模的移位 T 侧模拆及轨道拆除 T 混凝土养护。(2)趾板施工方案趾板混凝土浇筑分高程进行，随坝体填筑进度逐步浇筑上升，在不同高程位置结合结构缝设置施工缝。浇筑时，各高程段先于坝体填筑 1 个月完成。根据《混凝土面板堆石坝施工法律规范》，面板浇筑可分期进行浇筑。根据施工总进度安排，在坝体挡水断面形成后，利用临时挡水断面挡水，降低施工强度，继续填筑坝体。坝体填筑完成后，让坝体沉降一段时间再进行面板浇筑。考虑发电效益、施工工期以及在保证安全、质量的前提下尽量节约工期，本次设计拟定面板混凝土浇筑按一期浇筑完成，不分期，即在第二年 11 月底前完成混凝土面板浇筑。(3 )趾板施工方法① 趾板基础处理岩石较完整且裂隙细小时，清除节理和裂隙中的充填物后，冲洗洁净，并按缝的宽度灌入水泥浆或水泥砂浆封堵。节理、裂隙比较发育且渗水严重时，除实行上述处理措施外，还应在趾板下游垫层区的岩面上浇筑混凝土盖板或喷射混凝土铺盖，并在混凝土保护段后铺设反滤料。基岩采纳灌浆处理，设三排灌浆孔，两边为固结灌浆孔，中间为帷幕灌浆孔，或按设计布置。② 基岩面清理基岩面应用高压水冲洗，清理面不允许留有任何松散颗粒、泥土等杂物，应按设计设置趾板锚筋，钢筋绑扎应自下而上进行，可将趾板锚筋做架立钢筋使用。③ 锚筋孔打设采纳 Y-26 手风钻钻孔，孔径 42mm,其孔位偏差小于 20mm,孔深偏差小于 10cm 对已经钻成的孔应及时的用编织袋堵塞护孔，并检查验收。④ 锚筋安装按标示编号对应孔位插锚筋，使其插入到位。然后采纳灌浆机灌注水泥沙浆，最后用锲铁夹紧锚筋并用原浆封。⑤ 钢筋绑扎钢筋绑扎应自下而上进行，趾板锚筋可作架逆筋使用。安设直径为 25mm 的架立筋，间排距2.5m，深化基岩 0.4m，先架托筋再布样板筋，然后按顺序及间距和混凝土保护层厚度等要求布设钢筋，采纳梅花型点焊。⑥ 立侧模侧模立设应稳定、牢固，接缝严密。采纳纵向每隔一米钉木条，并按要求定位打孔，横向两道双钢架管围囵穿拉锚螺栓为围囵固...
