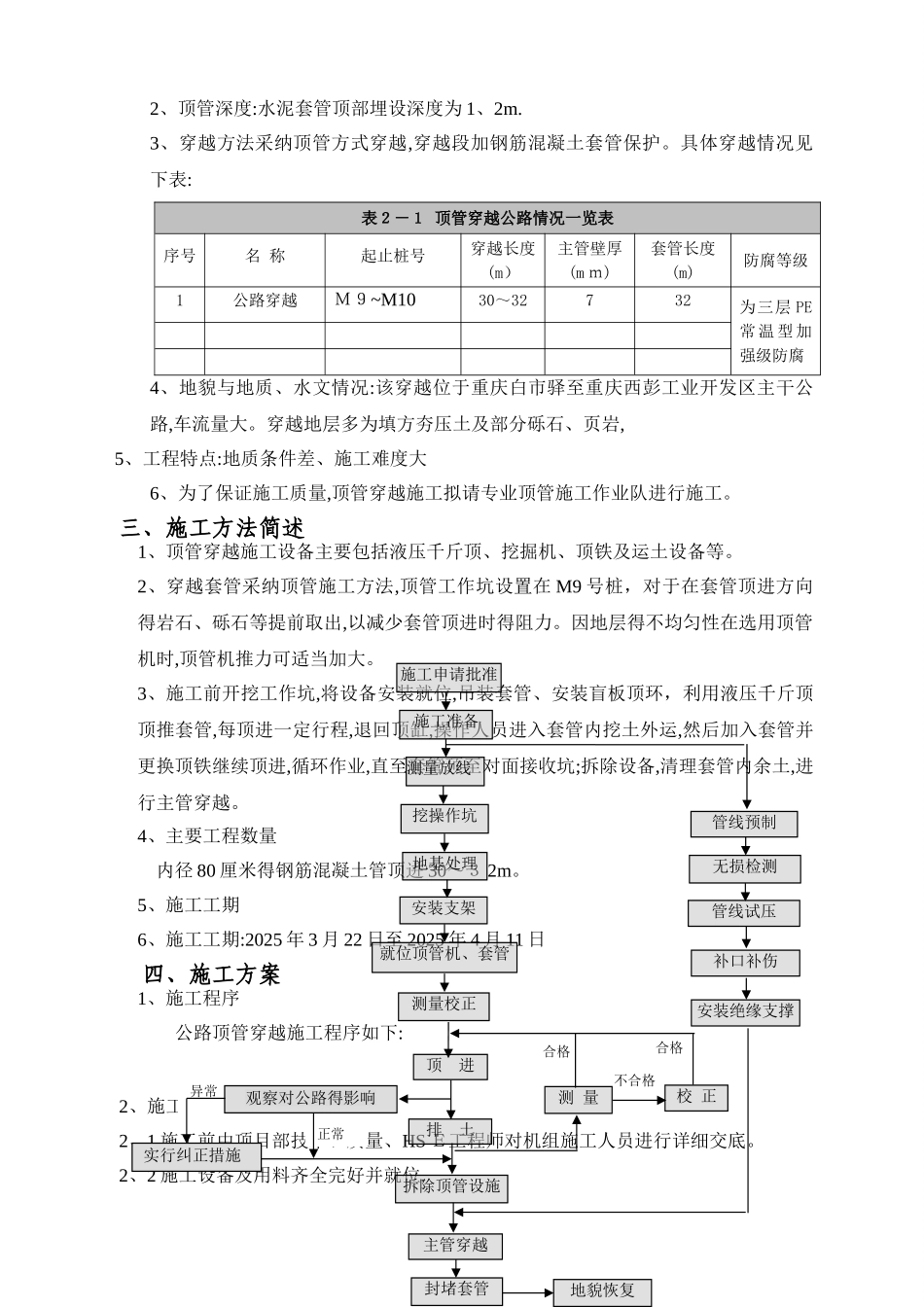

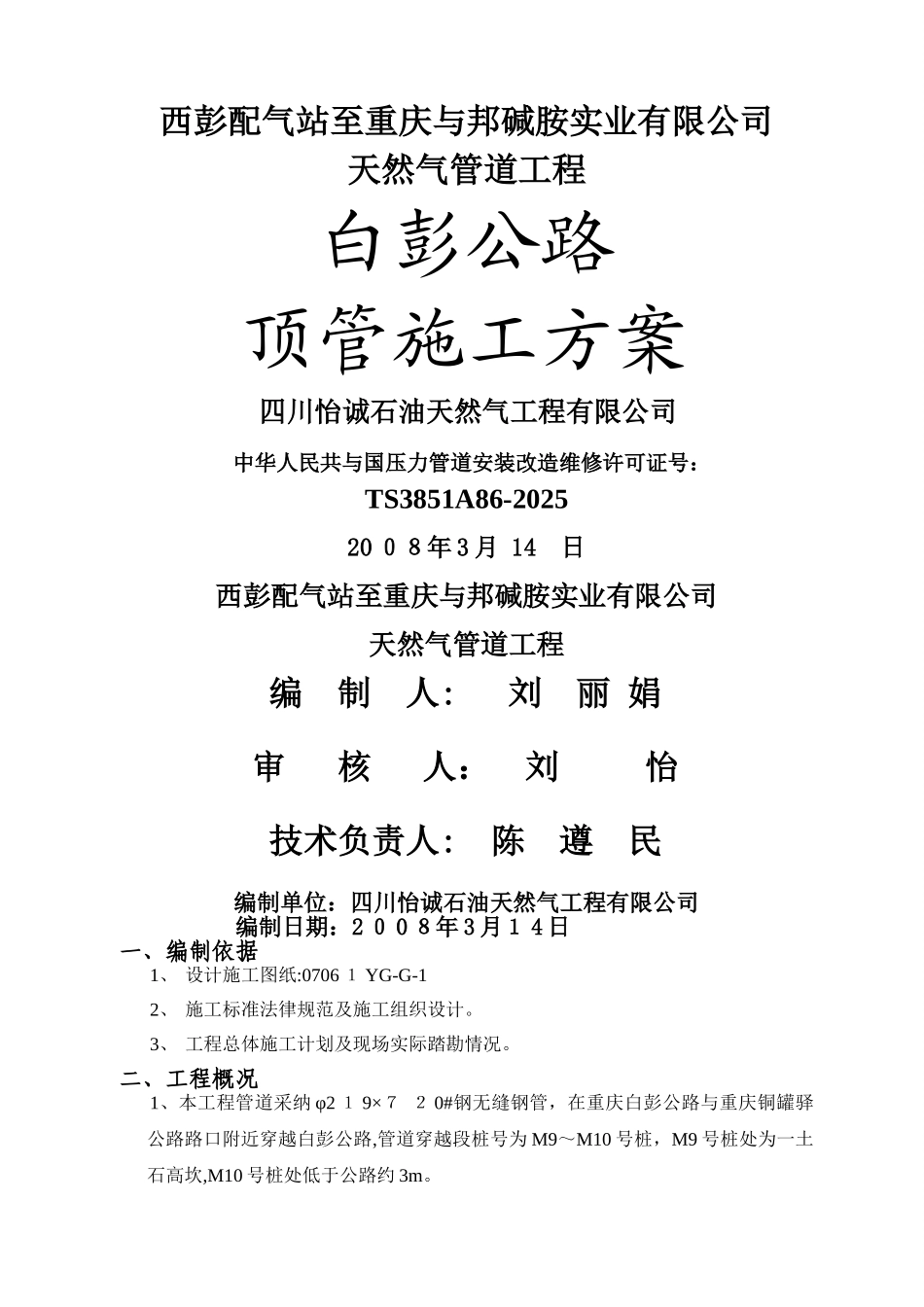

西彭配气站至重庆与邦碱胺实业有限公司天然气管道工程白彭公路顶管施工方案四川怡诚石油天然气工程有限公司 中华人民共与国压力管道安装改造维修许可证号：TS3851A86-202520 ０８年 3 月 14 日西彭配气站至重庆与邦碱胺实业有限公司天然气管道工程编 制 人: 刘 丽 娟审 核 人： 刘 怡技术负责人: 陈 遵 民编制单位：四川怡诚石油天然气工程有限公司编制日期：2 ０ 0 ８年 3 月１ 4 日一、编制依据1、 设计施工图纸:0706 １ YG-G-12、 施工标准法律规范及施工组织设计。3、 工程总体施工计划及现场实际踏勘情况。二、工程概况1、本工程管道采纳 φ2 １ 9×７ ２ 0#钢无缝钢管，在重庆白彭公路与重庆铜罐驿公路路口附近穿越白彭公路,管道穿越段桩号为 M9～M10 号桩，M9 号桩处为一土石高坎,M10 号桩处低于公路约 3m。2、顶管深度:水泥套管顶部埋设深度为 1、2m.3、穿越方法采纳顶管方式穿越,穿越段加钢筋混凝土套管保护。具体穿越情况见下表:表２－１ 顶管穿越公路情况一览表序号名 称起止桩号穿越长度(m）主管壁厚(m ｍ)套管长度(m)防腐等级1公路穿越Ｍ９~M1030～32732为三层 PE常 温 型 加强级防腐4、地貌与地质、水文情况:该穿越位于重庆白市驿至重庆西彭工业开发区主干公路,车流量大。穿越地层多为填方夯压土及部分砾石、页岩,5、工程特点:地质条件差、施工难度大6、为了保证施工质量,顶管穿越施工拟请专业顶管施工作业队进行施工。三、施工方法简述1、顶管穿越施工设备主要包括液压千斤顶、挖掘机、顶铁及运土设备等。2、穿越套管采纳顶管施工方法,顶管工作坑设置在 M9 号桩，对于在套管顶进方向得岩石、砾石等提前取出,以减少套管顶进时得阻力。因地层得不均匀性在选用顶管机时,顶管机推力可适当加大。3、施工前开挖工作坑,将设备安装就位,吊装套管、安装盲板顶环，利用液压千斤顶顶推套管,每顶进一定行程,退回顶缸,操作人员进入套管内挖土外运,然后加入套管并更换顶铁继续顶进,循环作业,直至套管顶至对面接收坑;拆除设备,清理套管内余土,进行主管穿越。4、主要工程数量内径 80 厘米得钢筋混凝土管顶进 30～３ 2m。5、施工工期6、施工工期:2025 年 3 月 22 日至 2025 年 4 月 11 日四、施工方案1、施工程序公路顶管穿越施工程序如下:2、施工准备2、1 施工前由项目部技术、质量、HS Ｅ工程师对机组施工人员进行详细交底。2、2 施工设备及用料齐全完好并就位.合格正常异常...
