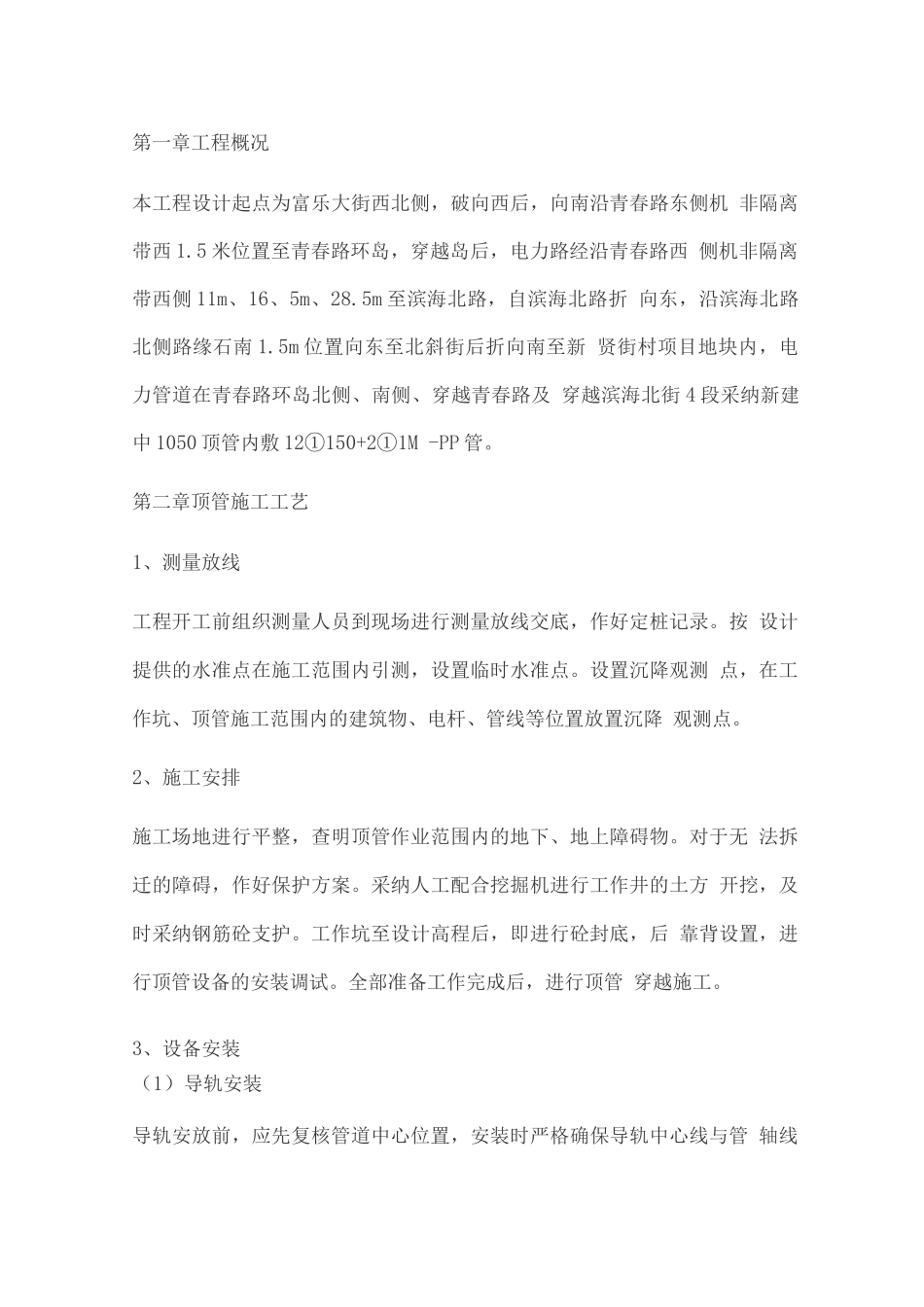

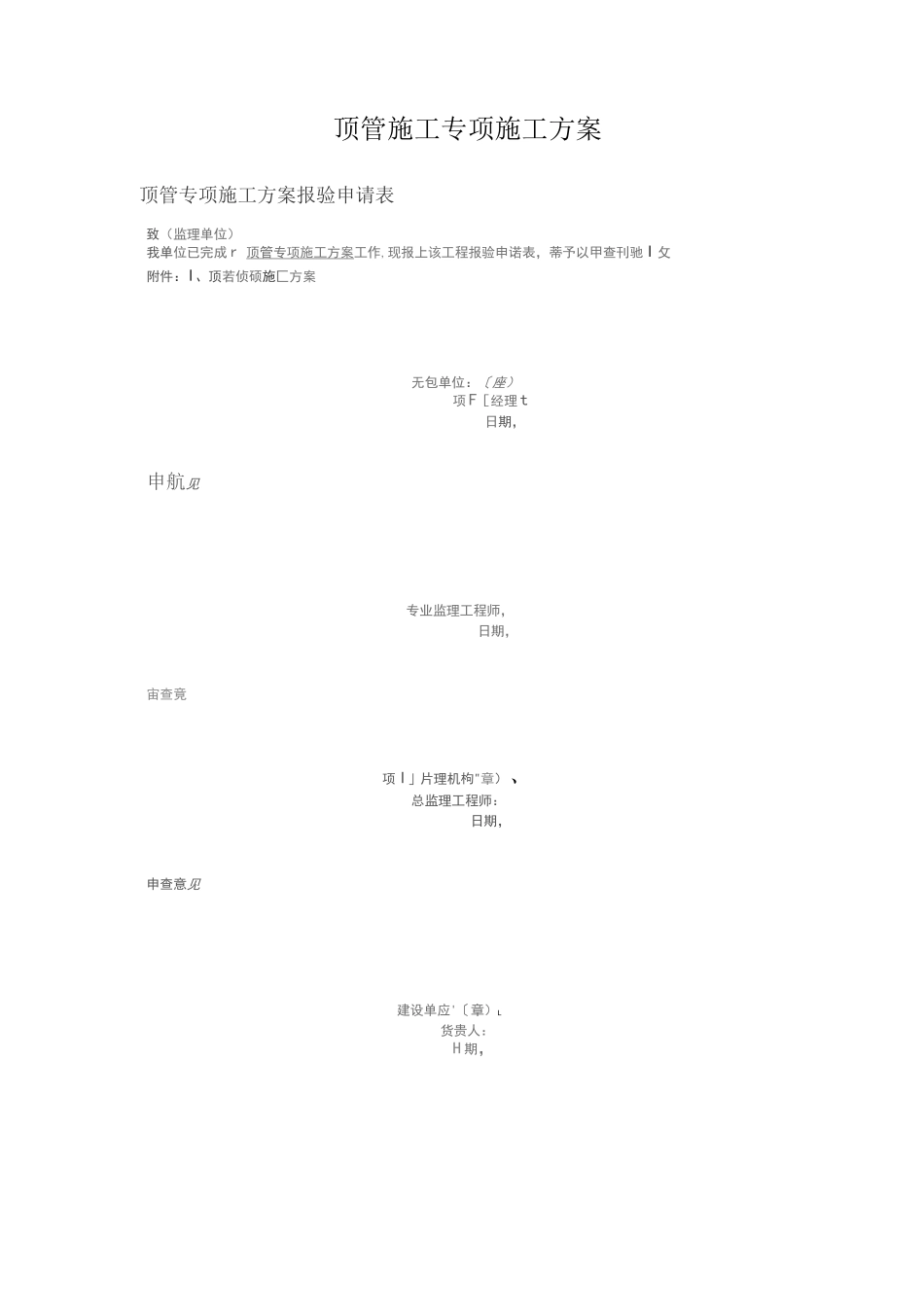

顶管施工专项施工方案顶管专项施工方案报验申请表致（监理单位）我单位已完成 r 顶管专项施工方案工作,现报上该工程报验申诺表，蒂予以甲查刊驰 I 攵附件：I、顶若侦硕施匚方案无包单位：〔座）项 F［经理 t日期，申航见专业监理工程师，日期，宙查竟项 I」片理机枸"章）、总监理工程师：日期，申查意见建设单应'〔章）L货贵人：H 期，第一章工程概况本工程设计起点为富乐大街西北侧，破向西后，向南沿青春路东侧机 非隔离带西 1.5 米位置至青春路环岛，穿越岛后，电力路经沿青春路西 侧机非隔离带西侧 11m、16、5m、28.5m 至滨海北路，自滨海北路折 向东，沿滨海北路北侧路缘石南 1.5m 位置向东至北斜街后折向南至新 贤街村项目地块内，电力管道在青春路环岛北侧、南侧、穿越青春路及 穿越滨海北街 4 段采纳新建中 1050 顶管内敷 12①150+2①1M -PP 管。第二章顶管施工工艺1、测量放线工程开工前组织测量人员到现场进行测量放线交底，作好定桩记录。按 设计提供的水准点在施工范围内引测，设置临时水准点。设置沉降观测 点，在工作坑、顶管施工范围内的建筑物、电杆、管线等位置放置沉降 观测点。2、施工安排施工场地进行平整，查明顶管作业范围内的地下、地上障碍物。对于无 法拆迁的障碍，作好保护方案。采纳人工配合挖掘机进行工作井的土方 开挖，及时采纳钢筋砼支护。工作坑至设计高程后，即进行砼封底，后 靠背设置，进行顶管设备的安装调试。全部准备工作完成后，进行顶管 穿越施工。3、设备安装（1）导轨安装导轨安放前，应先复核管道中心位置，安装时严格确保导轨中心线与管 轴线重合。导轨坡度与管道设计坡度相同，本段顶管导轨面水平。导轨 位置定好后用槽钢或工字钢支撑牢固。（2）设置承压壁承压壁应承受和传递全部顶力，必须具有足够的强度和刚度，承压壁的 平面必须与顶进轴线相垂直，在顶进中随时检查，如有发现倾斜，则必 须重新布置，以保证安全。（3）安装主顶设备主顶设备是指安装在承压壁前方，使顶管掘进机和钢管管节向轴线方向 顶进的加力组合装置。对称布置固定在支架上，并与管道中心垂线对称， 其合力的作用点位于管道中心的垂直线上。4、管道顶进（1）掘进机出洞技术掘进机出洞技术尤为关键，假如在顶进初期就掌握好顶进的方向，在以 后顶进管子时，就不易产生较大的偏差，可使管道顶进顺利，考虑到的 顺直管材和摩阻系数，初期顶进时除在安装导轨、出洞时应严格注意外， 管...
