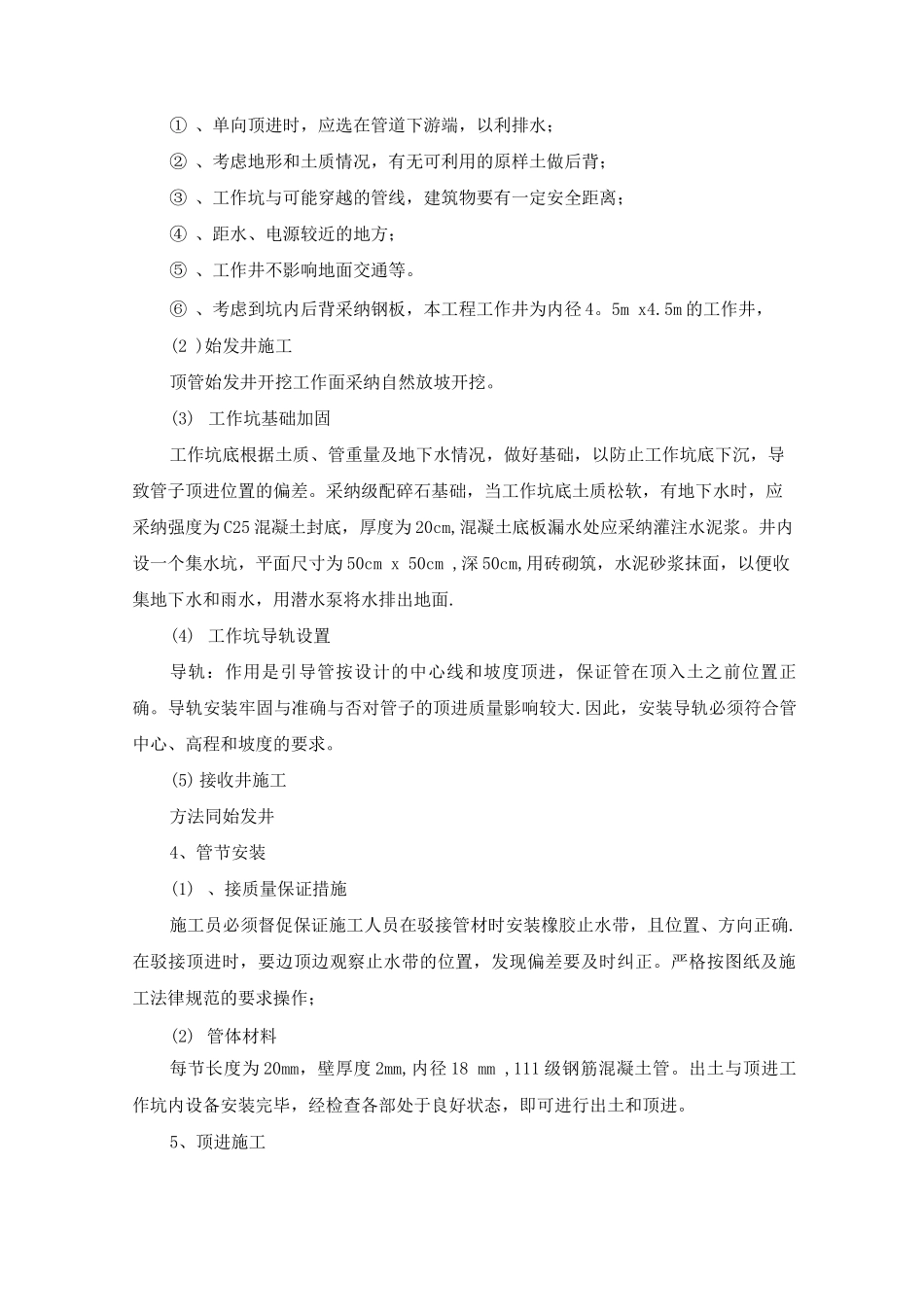

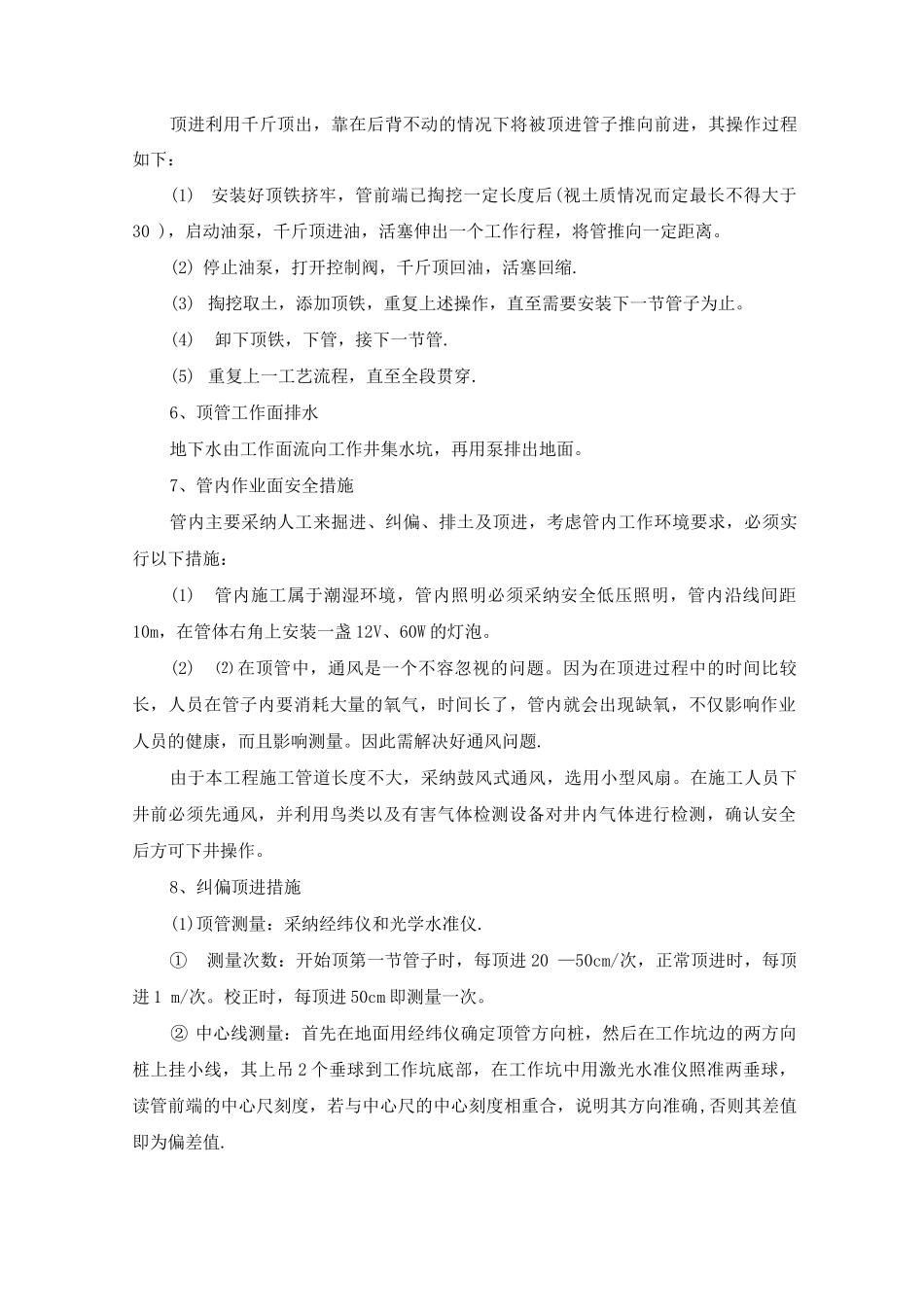

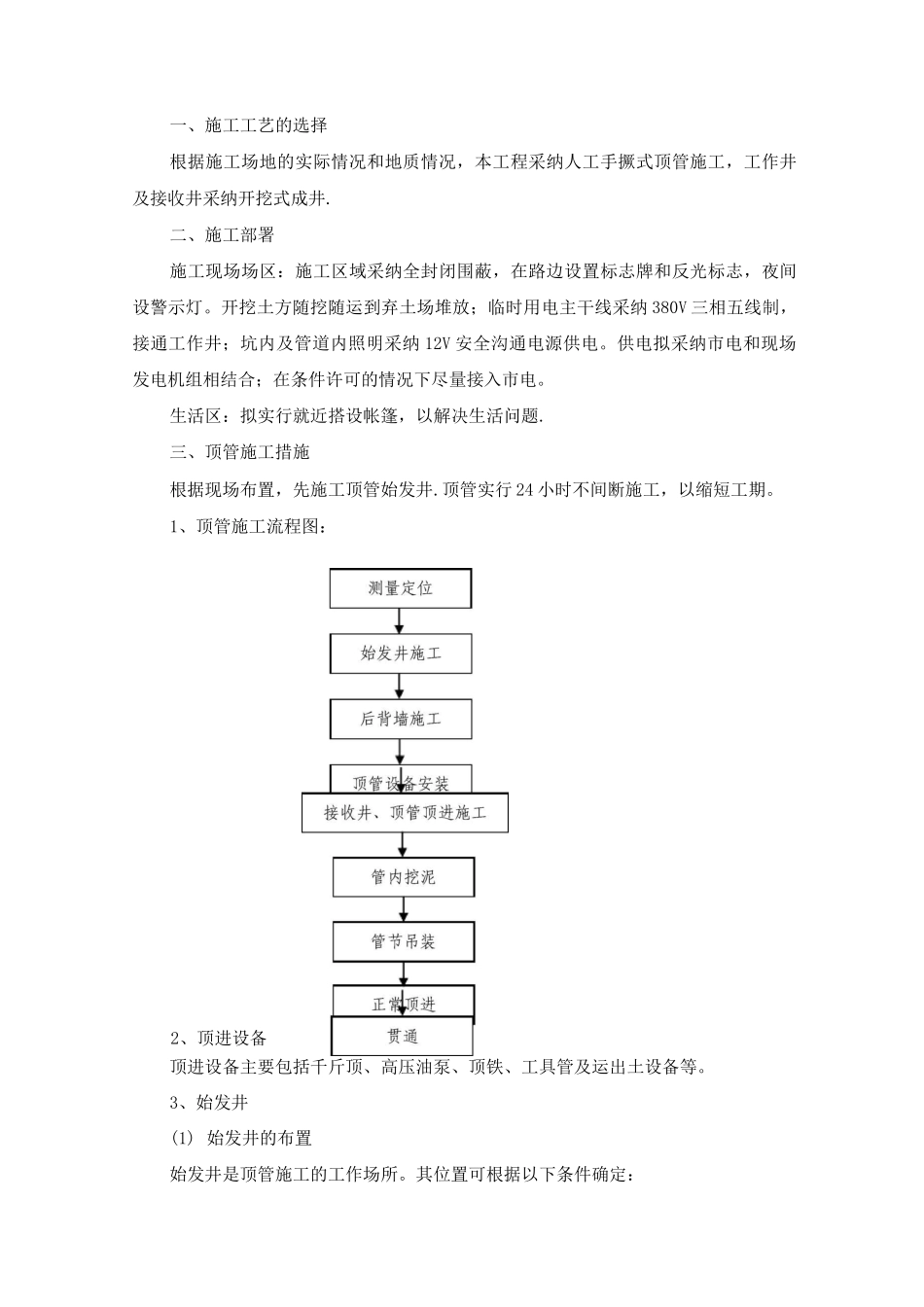

一、施工工艺的选择根据施工场地的实际情况和地质情况，本工程采纳人工手撅式顶管施工，工作井及接收井采纳开挖式成井.二、施工部署施工现场场区：施工区域采纳全封闭围蔽，在路边设置标志牌和反光标志，夜间设警示灯。开挖土方随挖随运到弃土场堆放；临时用电主干线采纳 380V 三相五线制，接通工作井；坑内及管道内照明采纳 12V 安全沟通电源供电。供电拟采纳市电和现场发电机组相结合；在条件许可的情况下尽量接入市电。生活区：拟实行就近搭设帐篷，以解决生活问题.三、顶管施工措施根据现场布置，先施工顶管始发井.顶管实行 24 小时不间断施工，以缩短工期。1、顶管施工流程图：顶进设备主要包括千斤顶、高压油泵、顶铁、工具管及运出土设备等。3、始发井(1) 始发井的布置始发井是顶管施工的工作场所。其位置可根据以下条件确定：2、顶进设备① 、单向顶进时，应选在管道下游端，以利排水；② 、考虑地形和土质情况，有无可利用的原样土做后背；③ 、工作坑与可能穿越的管线，建筑物要有一定安全距离；④ 、距水、电源较近的地方；⑤ 、工作井不影响地面交通等。⑥ 、考虑到坑内后背采纳钢板，本工程工作井为内径 4。5m x4.5m 的工作井，(2 )始发井施工顶管始发井开挖工作面采纳自然放坡开挖。(3) 工作坑基础加固工作坑底根据土质、管重量及地下水情况，做好基础，以防止工作坑底下沉，导致管子顶进位置的偏差。采纳级配碎石基础，当工作坑底土质松软，有地下水时，应采纳强度为 C25 混凝土封底，厚度为 20cm,混凝土底板漏水处应采纳灌注水泥浆。井内设一个集水坑，平面尺寸为 50cm x 50cm ,深 50cm,用砖砌筑，水泥砂浆抹面，以便收集地下水和雨水，用潜水泵将水排出地面.(4) 工作坑导轨设置导轨：作用是引导管按设计的中心线和坡度顶进，保证管在顶入土之前位置正确。导轨安装牢固与准确与否对管子的顶进质量影响较大.因此，安装导轨必须符合管中心、高程和坡度的要求。(5) 接收井施工方法同始发井4、管节安装(1) 、接质量保证措施施工员必须督促保证施工人员在驳接管材时安装橡胶止水带，且位置、方向正确.在驳接顶进时，要边顶边观察止水带的位置，发现偏差要及时纠正。严格按图纸及施工法律规范的要求操作；(2) 管体材料每节长度为 20mm，壁厚度 2mm,内径 18 mm ,111 级钢筋混凝土管。出土与顶进工作坑内设备安装完毕，经检查各部处于良好状态，即可进行出土和顶进。5、顶进施工顶进利用千斤顶出，靠...
