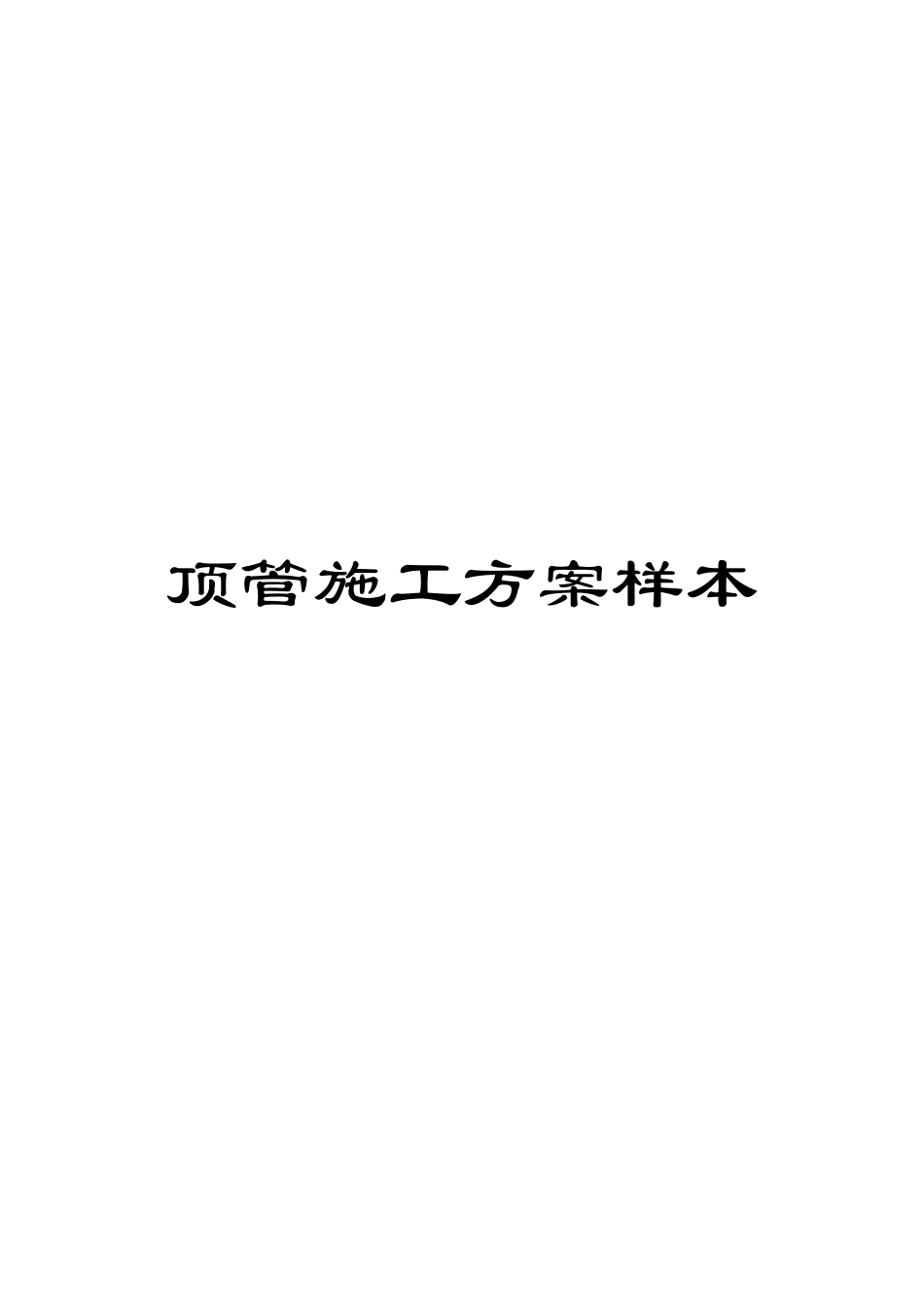

顶管施工方案样本

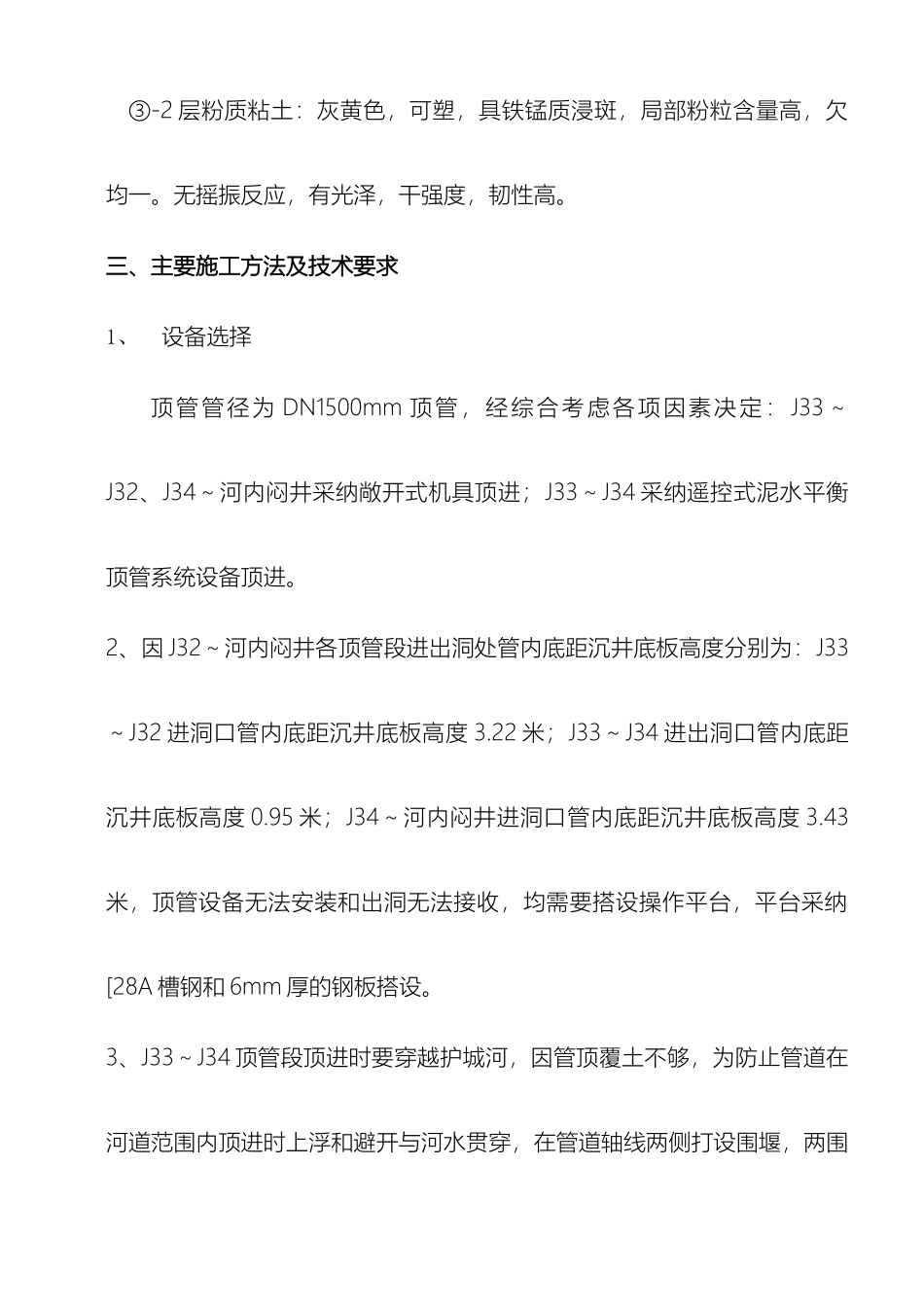

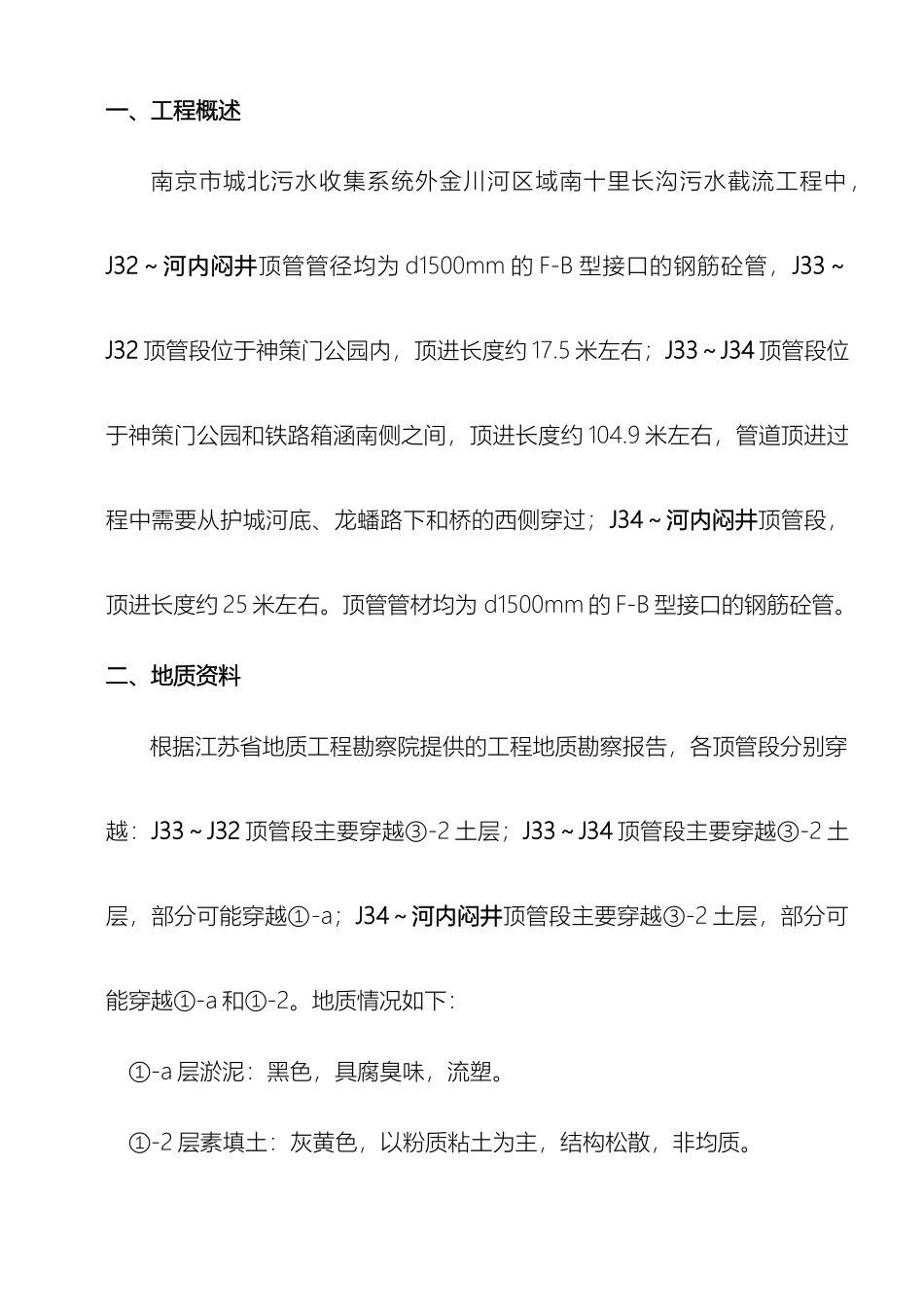

顶管施工方案样本一、工程概述南京市城北污水收集系统外金川河区域南十里长沟污水截流工程中，J32～河内闷井顶管管径均为 d1500mm 的 F-B 型接口的钢筋砼管，J33～J32 顶管段位于神策门公园内，顶进长度约 17.5 米左右；J33～J34 顶管段位于神策门公园和铁路箱涵南侧之间，顶进长度约 104.9 米左右，管道顶进过程中需要从护城河底、龙蟠路下和桥的西侧穿过；J34～河内闷井顶管段，顶进长度约 25 米左右。顶管管材均为 d1500mm 的 F-B 型接口的钢筋砼管。二、地质资料根据江苏省地质工程勘察院提供的工程地质勘察报告，各顶管段分别穿越：J33～J32 顶管段主要穿越③-2 土层；J33～J34 顶管段主要穿越③-2 土层，部分可能穿越①-a；J34～河内闷井顶管段主要穿越③-2 土层，部分可能穿越①-a 和①-2。地质情况如下：①-a 层淤泥：黑色，具腐臭味，流塑。①-2 层素填土：灰黄色，以粉质粘土为主，结构松散，非均质。③-2 层粉质粘土：灰黄色，可塑，具铁锰质浸斑，局部粉粒含量高，欠均一。无摇振反应，有光泽，干强度，韧性高。三、主要施工方法及技术要求1、设备选择顶管管径为 DN1500mm 顶管，经综合考虑各项因素决定： J33～J32、J34～河内闷井采纳敞开式机具顶进；J33～J34 采纳遥控式泥水平衡顶管系统设备顶进。2、因 J32～河内闷井各顶管段进出洞处管内底距沉井底板高度分别为：J33～J32 进洞口管内底距沉井底板高度 3.22 米；J33～J34 进出洞口管内底距沉井底板高度 0.95 米；J34～河内闷井进洞口管内底距沉井底板高度 3.43米，顶管设备无法安装和出洞无法接收，均需要搭设操作平台，平台采纳[28A 槽钢和 6mm 厚的钢板搭设。3、J33～J34 顶管段顶进时要穿越护城河，因管顶覆土不够，为防止管道在河道范围内顶进时上浮和避开与河水贯穿，在管道轴线两侧打设围堰，两围堰中间夯填黄土，以确保管道顺利顶进（详见附图一、二）。J34～河内闷井将管道顶入河道内吊处机头，因机头需要在河道内取出，在闷井位置处打设围堰（详见附图一、二）。（1）、便道为了便于机械及人工操作，分别在：J33 沉井东侧和 J34 沉井南侧将现挡土墙拆除，放坡做一施工便道（施工完毕后，按原样进行恢复），便道土方为外进黄土，便道顶宽 4.5 米，底宽 10.0 米。（2）、围堰因在河中施工，为防止施工过程中因暴雨或玄武河道放水河水上涨，影响正常施工及河底淤泥较厚，加之河水的流动，直接围堰将导致土方的大量流失。围...
