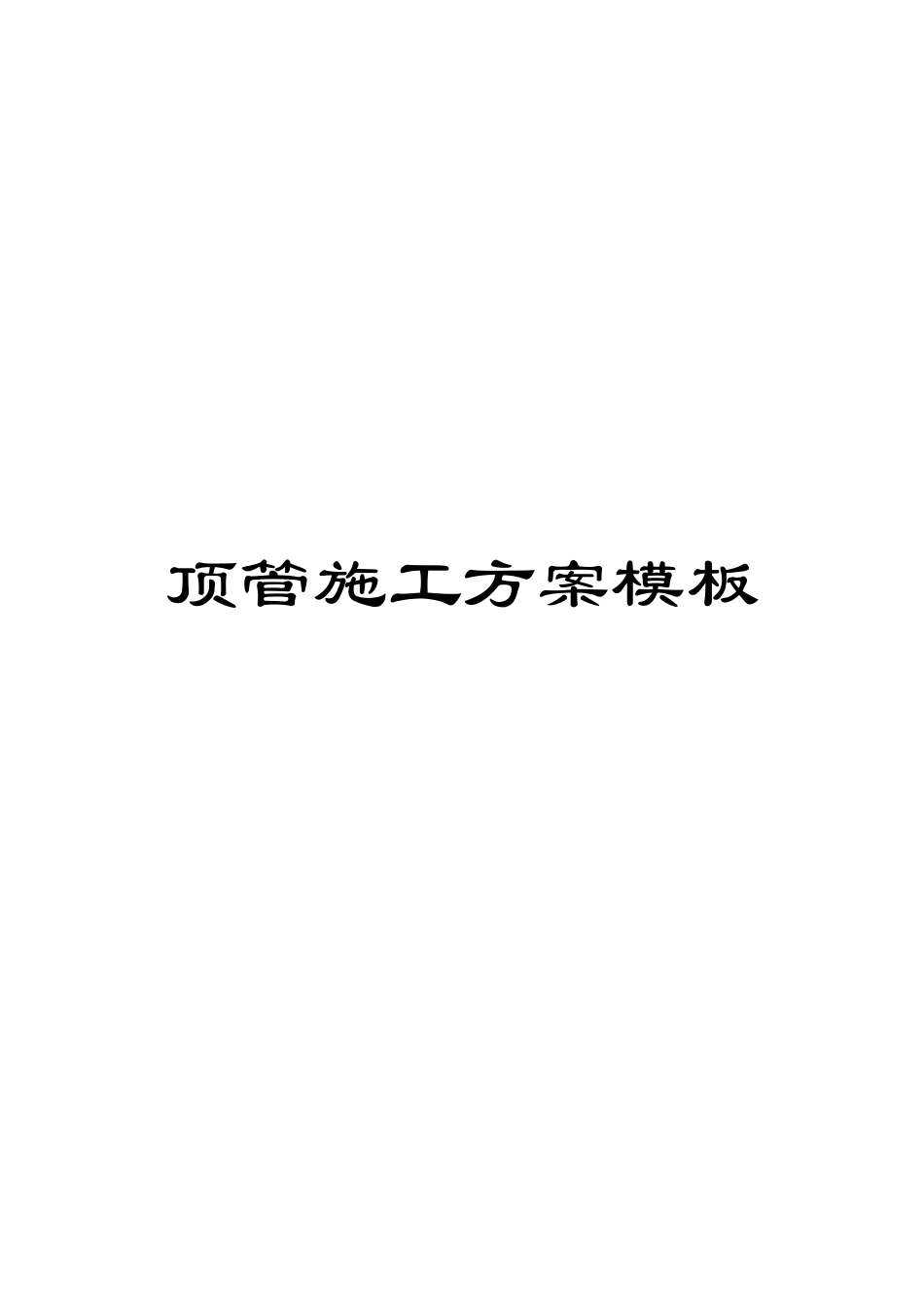

顶管施工方案模板顶 管 施 工 方 案（手掘式机械顶管）编制人：审定人：辽阳中晨市政工程有限公司二Ｏ一四年十一月顶管施工组织设计一、工程概况本工程位于 318 国道（宜化）路过街穿越顶管（用于然气套管）长度约 44 米，采纳户 DN800 的混凝土专用顶管。二、地形地貌及平面图根据现场察看，施施工场地段较窄小，在绿化带上施工，地下路基为砾土，局部片石挡土墙，管网密集较多，地下水偏高，平面图见附。三、施工方案综合现场实际情况及结合本段顶管长度，让开国防光缆和自来水管道，工作坑设在绿化外带内从西向东顶进，考虑到318 国道重型车通行量大，穿越必须在国防光缆和自来水管以下 3.5 米左右操作，工作坑深度在原地面下 4 米，国道路面上3.5 米顶管出口在原排水沟以上，其中在地下穿越原道路两边的片石挡土墙。 四、施工准备1、技术准备（1）搜集现场相关原始资料，确定地下管网的准确位置。（2）编制施工方案，确定顶管技术参数，包括顶力，工作坑尺寸，靠背尺寸及结构方式。2、人员准备、材料准备（1）根据本工程的施工内容，调配顶管专业的施工人员，组织有相关工程施工经验的熟练工人进行作业，作业人员按工种分成两个班组，每个班组配备组长和班组技术员，班组长在施工队长直接领导下组织本班人员施工作业。（2）材料准备顶管施工的主要材料为 Φ800 钢承口 III 级钢筋混凝顶管，工作坑护臂所需的钢筋、模板、砂石料、水泥。五、技术参数设计1、作业坑尺寸及结构设计工作坑尺寸：本工程顶管为 Φ800 钢筋砼管，工作坑尺寸综合考虑管径、操作空间、背后方木、主铁、横铁、减力环、千斤顶长度等因素，工作坑设为圆形，直径不得少于 4 米，深度约 4 米。2、后背最大顶力计算按 GB50268-97《给排水管道施工验收法律规范》计算顶力的最大顶力，是物体的重量乘以摩擦系数的 3-4 为最大顶力。Nmax（Φ800）=1.48T/根×22（3-4）=97.68T-130.24T3、根据市政文明施工管理规定，施工区域与非施工区域需设置分隔设施，以确保坑外行人及施工人员的安全，护拦搭设连接、稳固、干净、美观，工作坑外围做两水沟，外围雨水不直接流入工作坑。4、工作坑基础工作坑挖好达到设计要求后，在原状土上浇 20cm 厚 C20砼基础，砼基础中预埋枕木作为稳轨，砼基础采纳满铺，基础浇筑前，对原基础夯实，砼基础浇筑时，将枕木埋入基中，基顶面高于砼面 2cm，要求铺设稳固直顺，各枕木保证铺设高度一致，坑内设积水坑一个，外...
