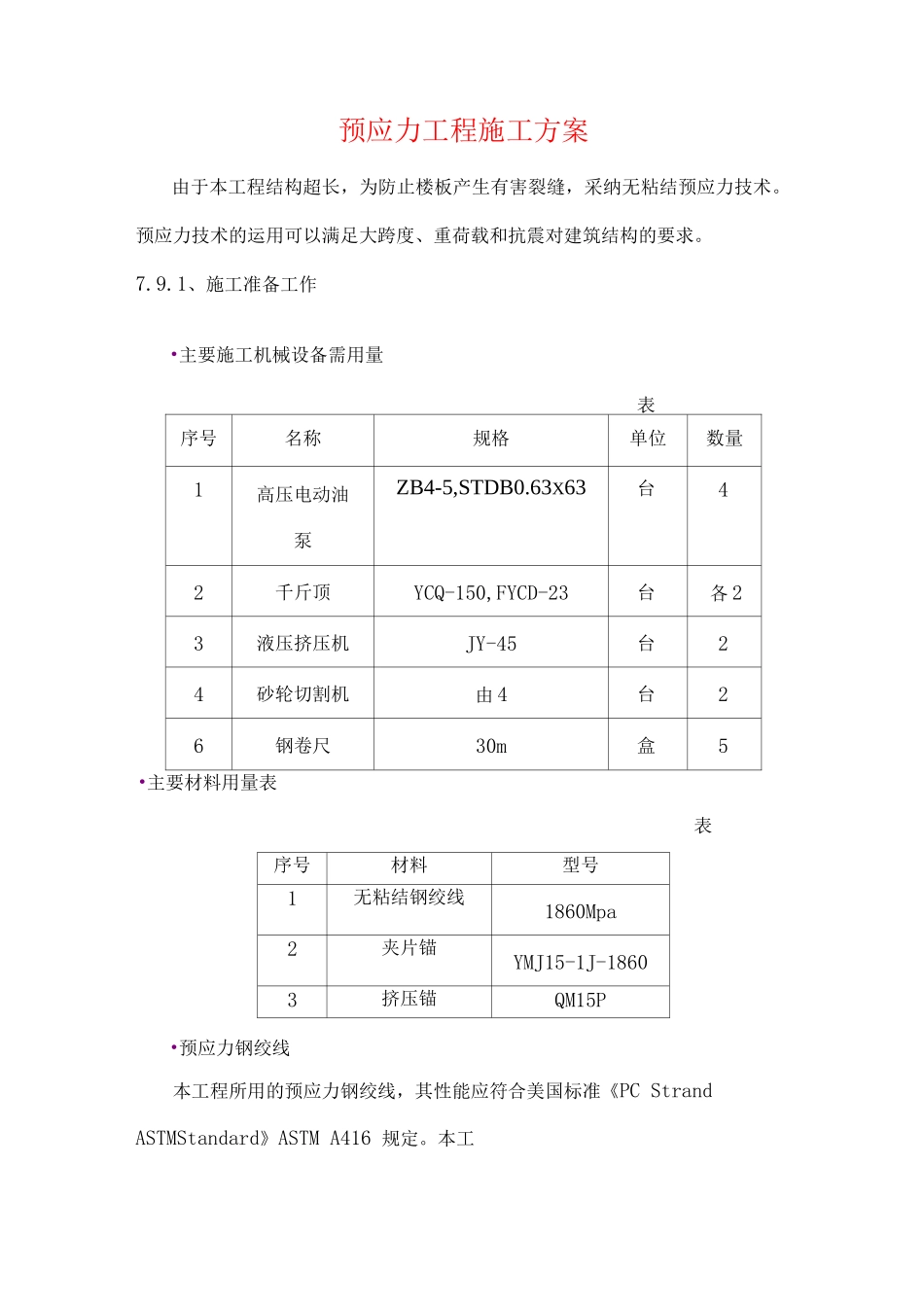

预应力工程施工方案

预应力工程施工方案由于本工程结构超长，为防止楼板产生有害裂缝，采纳无粘结预应力技术。预应力技术的运用可以满足大跨度、重荷载和抗震对建筑结构的要求。7.9.1、施工准备工作•主要施工机械设备需用量表 序号名称规格单位数量1高压电动油泵ZB4-5,STDB0.63X63台42千斤顶YCQ-150,FYCD-23台各 23液压挤压机JY-45台24砂轮切割机由 4台26钢卷尺30m盒5•主要材料用量表表 序号材料型号1无粘结钢绞线1860Mpa2夹片锚YMJ15-1J-18603挤压锚QM15P•预应力钢绞线本工程所用的预应力钢绞线，其性能应符合美国标准《PC StrandASTMStandard》ASTM A416 规定。本工程预应力梁采纳 270 级、15.24 的钢绞线。美 国 标 准 ASTM A416表 3-1-1级别公称直径（mm）允许偏差（mm）截面积(mm2)每 10米理论重量（Kg）破断负荷（KN）1%伸长时最小负荷（KN）伸长率（%）松弛值最初负荷 70%270 15. 24 +0. 66-0. 15140.001102260.7234.63.52.5带 有 专 用 防 腐 涂 料 和 外 包 层 的 无 粘 结 预 应 力 筋 质 量 要 求 应 符 合《钢绞线、钢丝束无粘结预应力筋》JG36—93 及《无粘结预应力筋专用防腐润滑脂》JG37—93 标准的规定。•锚具系统无粘结部分采纳单锚体系。张拉端为 YMJ15--型夹片锚，固定端为 QMP—型挤压锚。•预应力筋及锚具的运输、存放按施工进度的要求及时将预应力钢绞线、波纹管、锚具和其它配件运到施工场地。在铺放前，将预应力筋堆放在干燥平整的地方，下面要有垫木，上面要有防雨设施，锚具、配件要存放在指定工具房内。注意：在运输和吊装过程中尤其注意保护无粘结筋包裹层。如有破损，必须及时用塑料粘胶带包扎。7.9.2、无粘结预应力梁施工工艺无粘结预应力混凝土是预应力筋涂有油脂，预应力只能永久地靠锚具传递给混凝土。7.9.3、预应力筋的铺设•预应力筋的铺设应与梁内非预应力钢筋的绑扎同时进行。•梁中预应力筋集束需保证顺直，多根之间不得扭绞，顺筋向投影平行。•预应力筋在储存、运输和安装过程中，应防止锈蚀及损坏。•梁中预应力筋位置的垂直偏差限制在 10mm 以内，水平偏差在 30mm 以内。•端部承压板中心、位置保证左、右关于预应力筋中心线对称。•敷设的各种管线不得将预应力筋的垂直抬高或压低。•为了保证张拉质量，预应力曲线筋或折线筋末端的切线应与承压板相垂直，曲线段的起始点至张拉锚固点应有不小于 3mm 的直线段。•在整个预应力筋的铺设过程中，如周围有电焊...
