预应力施工方案

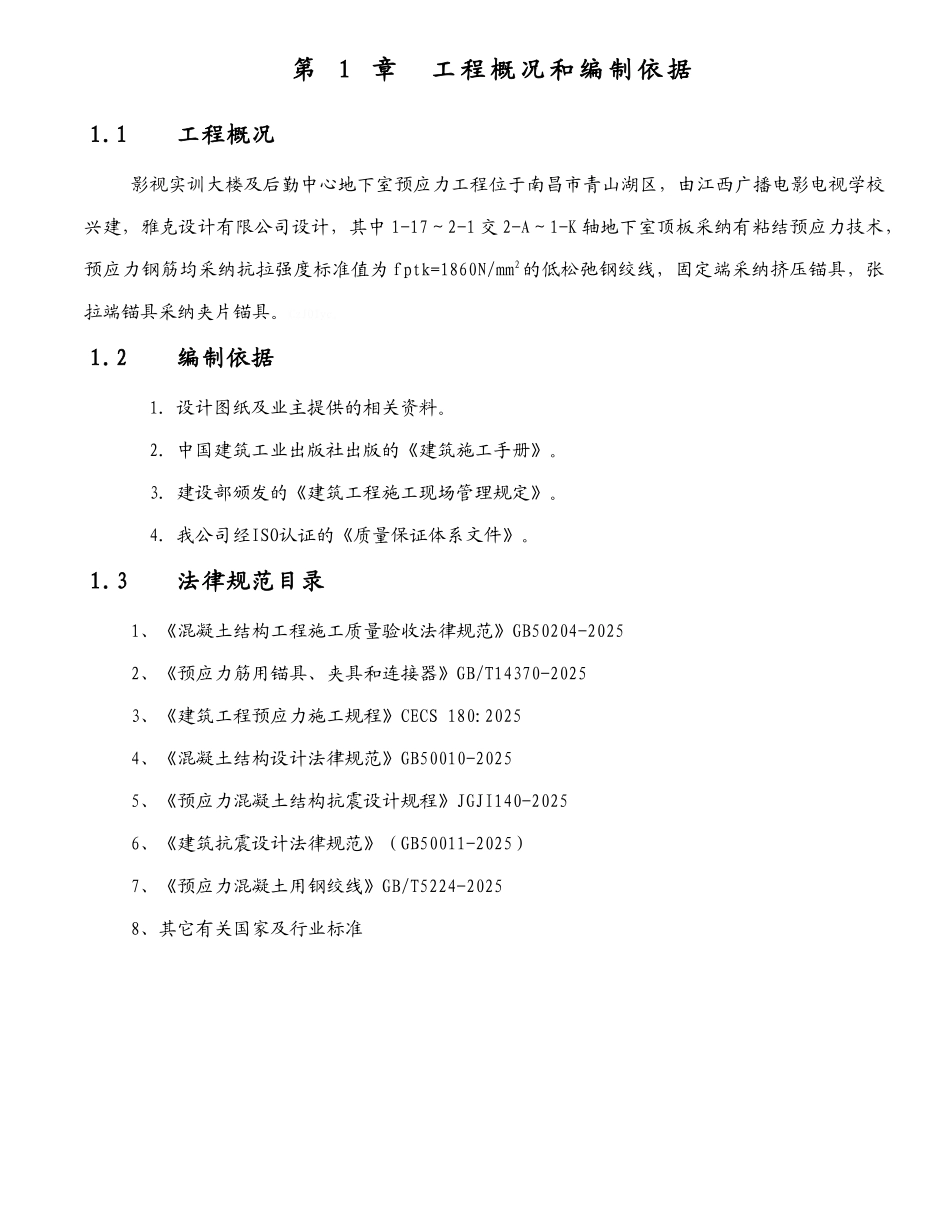

影视实训大楼及后勤中心地下室预应力工程 施 工 方案编制单位：南昌建科预应力工程有限公司 日期：2025 年 7 月 25 日第 1 章 工 程 概 况 和 编 制 依 据1.1 工程概况影视实训大楼及后勤中心地下室预应力工程位于南昌市青山湖区，由江西广播电影电视学校兴建，雅克设计有限公司设计，其中 1-17～2-1 交 2-A～1-K 轴地下室顶板采纳有粘结预应力技术，预应力钢筋均采纳抗拉强度标准值为 fptk=1860N/mm2的低松弛钢绞线，固定端采纳挤压锚具，张拉端锚具采纳夹片锚具。CzJOIyc。1.2 编制依据1. 设计图纸及业主提供的相关资料。2. 中国建筑工业出版社出版的《建筑施工手册》。3. 建设部颁发的《建筑工程施工现场管理规定》。4. 我公司经ISO认证的《质量保证体系文件》。1.3 法律规范目录1、《混凝土结构工程施工质量验收法律规范》GB50204-20252、《预应力筋用锚具、夹具和连接器》GB/T14370-20253、《建筑工程预应力施工规程》CECS 180:20254、《混凝土结构设计法律规范》GB50010-20255、《预应力混凝土结构抗震设计规程》JGJI140-20256、《建筑抗震设计法律规范》（GB50011-2025）7、《预应力混凝土用钢绞线》GB/T5224-20258、其它有关国家及行业标准第 2 章 施 工 准 备2.1 材料准备2.1.1 预应力钢筋本工程预应力筋均采纳强度等级为 1860Mpa、直径为 15.2 的高强度低松弛钢绞线，质量要求应符合 GB/T5224-2025《预应力混凝土用钢绞线》的规定。钢材应具有出厂质量证明书，进场时应按法律规范取样进行检验，检验合格后方可使用。（检查数量为 60 吨一批，每批抽取一组试件）2FTVNK4。2.1.2 锚具系统1. 本工程预应力选用Ⅰ类锚具系列，张拉端采纳夹片锚具，固定端P型挤压锚具。2. 符合《预应力筋用锚具、夹具和连接器》（GB/T14370-2025）及《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2025）关于Ⅰ类锚具的有关规定。A6L2Is4。本工程预应力筋张拉端锚具采纳Ⅰ类常用型扁三孔锚具体系，进场时应进行抽锚杯、夹片进行金属硬度检验，从同一批中抽取 6 套锚具，与符合试验要求的预应力钢筋组成 3 束预应力筋锚具组装件进行静载锚固性能试验，检验合格后方可使用。固定端采纳 P 型挤压锚具。WtFXBZR。所有锚具应符合《预应力筋用锚具、夹具和连接器》（GB/T14370-2025）及《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2025）关于Ⅰ类锚具的有关规定。Ai1D5Q9。2.1.3 孔道成...
