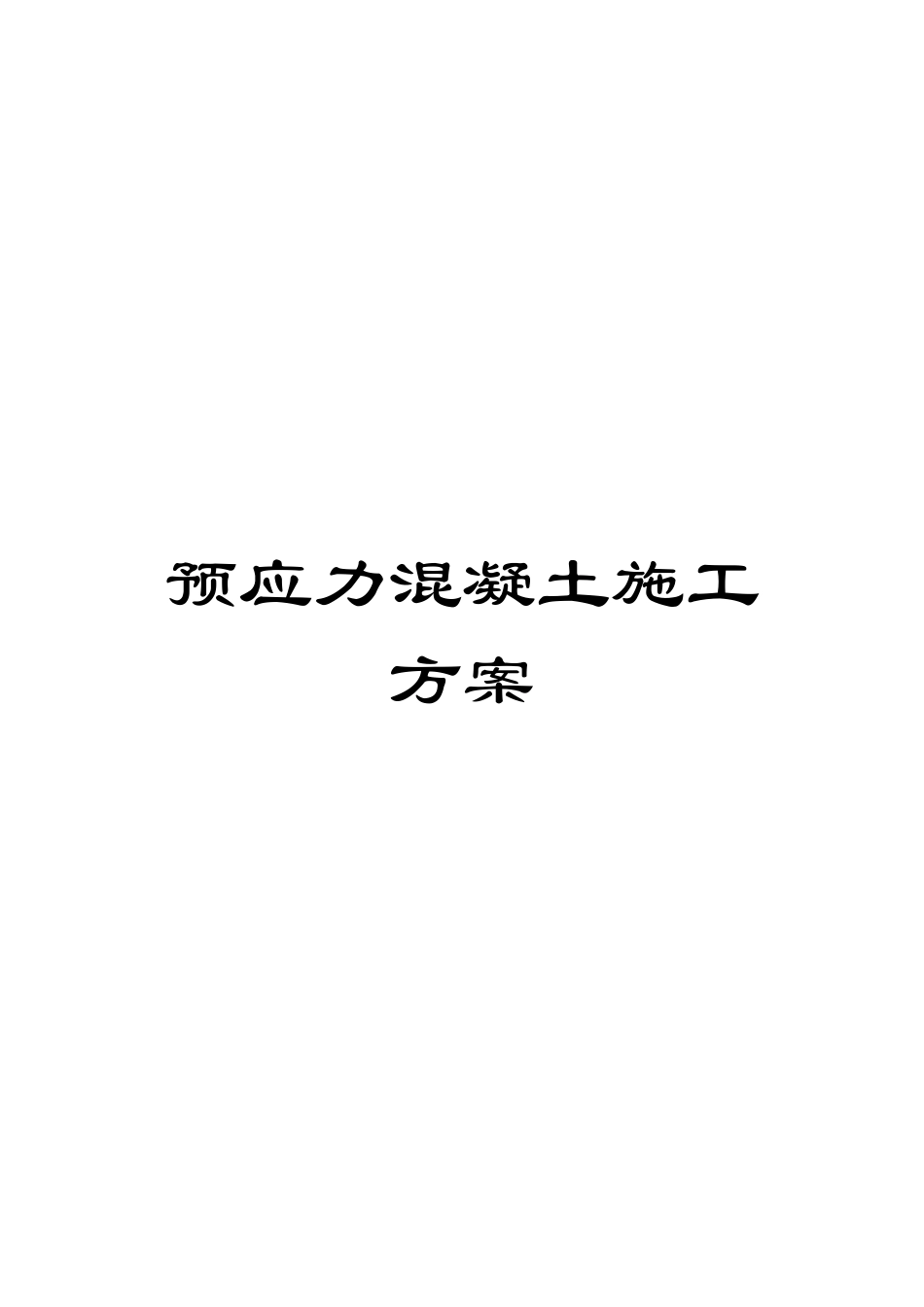

预应力混凝土施工方案模板

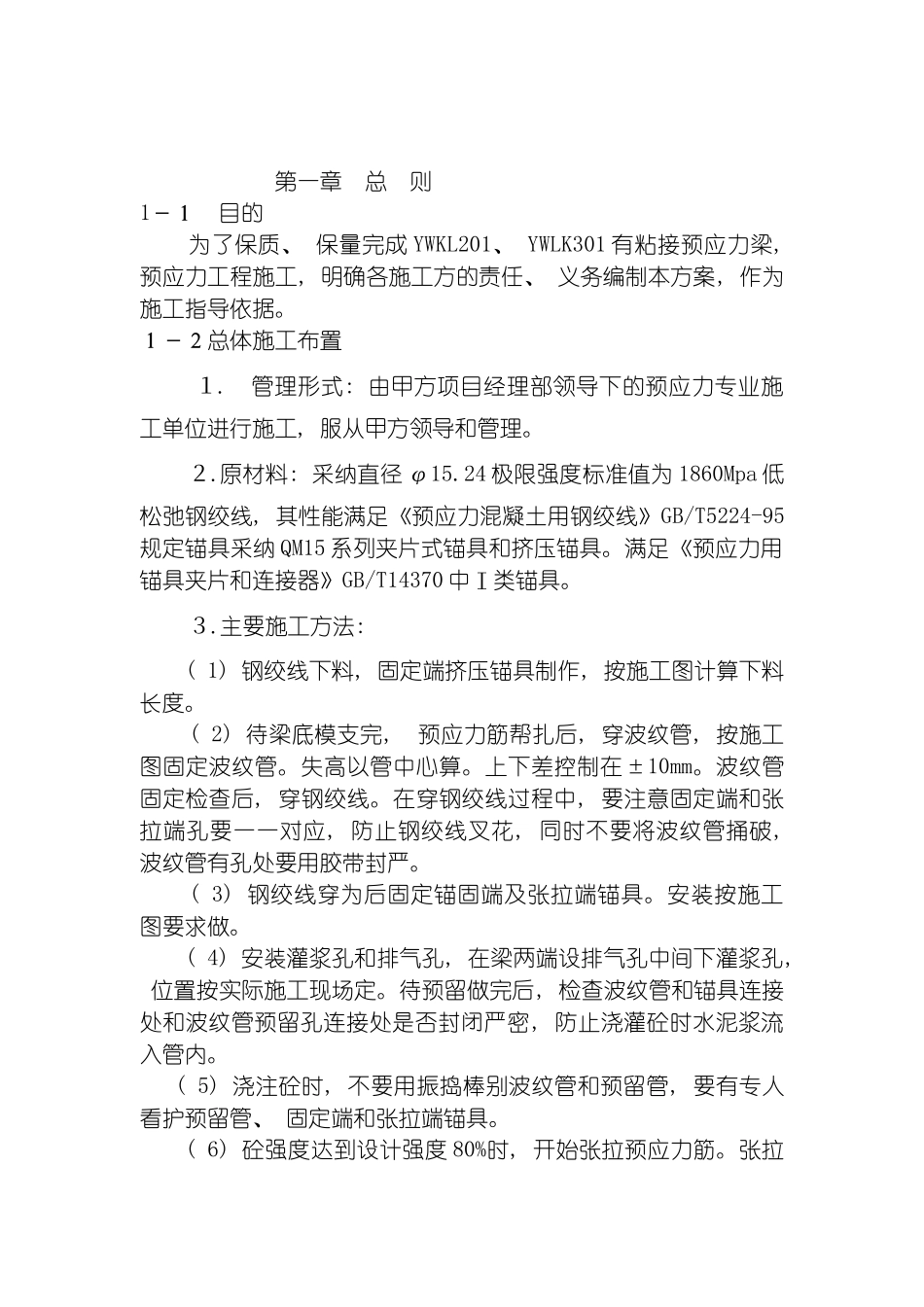

预应力混凝土施工方案第一章 总 则1－１ 目的为了保质、 保量完成 YWKL201、 YWLK301 有粘接预应力梁, 预应力工程施工, 明确各施工方的责任、 义务编制本方案, 作为施工指导依据。１－２总体施工布置１.管理形式: 由甲方项目经理部领导下的预应力专业施工单位进行施工, 服从甲方领导和管理。２. 原材料: 采纳直径 φ15.24 极限强度标准值为 1860Mpa 低松弛钢绞线, 其性能满足《预应力混凝土用钢绞线》GB/T5224-95规定锚具采纳 QM15 系列夹片式锚具和挤压锚具。满足《预应力用锚具夹片和连接器》GB/T14370 中Ⅰ类锚具。３. 主要施工方法: ( 1) 钢绞线下料, 固定端挤压锚具制作, 按施工图计算下料长度。( 2) 待梁底模支完, 预应力筋帮扎后, 穿波纹管, 按施工图固定波纹管。失高以管中心算。上下差控制在±10mm。波纹管固定检查后, 穿钢绞线。在穿钢绞线过程中, 要注意固定端和张拉端孔要一一对应, 防止钢绞线叉花, 同时不要将波纹管捅破, 波纹管有孔处要用胶带封严。( 3) 钢绞线穿为后固定锚固端及张拉端锚具。安装按施工图要求做。( 4) 安装灌浆孔和排气孔, 在梁两端设排气孔中间下灌浆孔, 位置按实际施工现场定。待预留做完后, 检查波纹管和锚具连接处和波纹管预留孔连接处是否封闭严密, 防止浇灌砼时水泥浆流入管内。 ( 5) 浇注砼时, 不要用振捣棒别波纹管和预留管, 要有专人看护预留管、 固定端和张拉端锚具。( 6) 砼强度达到设计强度 80%时, 开始张拉预应力筋。张拉时采纳应力控制伸长校核, 当实测值超过计算值±6%时, 停止张拉, 查明原因后, 方可张拉。控制应力为 1860×0.70=1302Mpa, 孔道偏摆系数取: K=0.003 。摩擦系数取: μ=0.35( 选自施工手册) 。张拉时环境温度应在+5°c 以上。( 7) 预应力筋张拉结束后, 及时灌浆和封锚。灌浆材料用42.5 普通硅酸盐水泥参 0.5‰铝粉和 1%高效减水剂, 水灰比控制在 0.38-0.42。灌浆时梁孔道温度在+15°c 以上, 浆体温度 20°c以上, 环境温度+5°c 以上。并保持三天以上时间。 ( 8) 质量: 执行 GB50204- 《混凝土结构工程施工验收法律规范》。１－３ 编制方案及施工依据１.设计图Ｋ 220252-G11—G13。２.《预应力混凝土用钢绞线》G/T5224-95３.《预应力用锚具、 夹具和连接器》GB14370４.预应力筋用锚具、 夹具和连接器应用技术规程》JGJ85-92５.混凝土结构工程施工及验收法律规范》GB50204- ６.辽宁省建...
