风机安装作业指导书

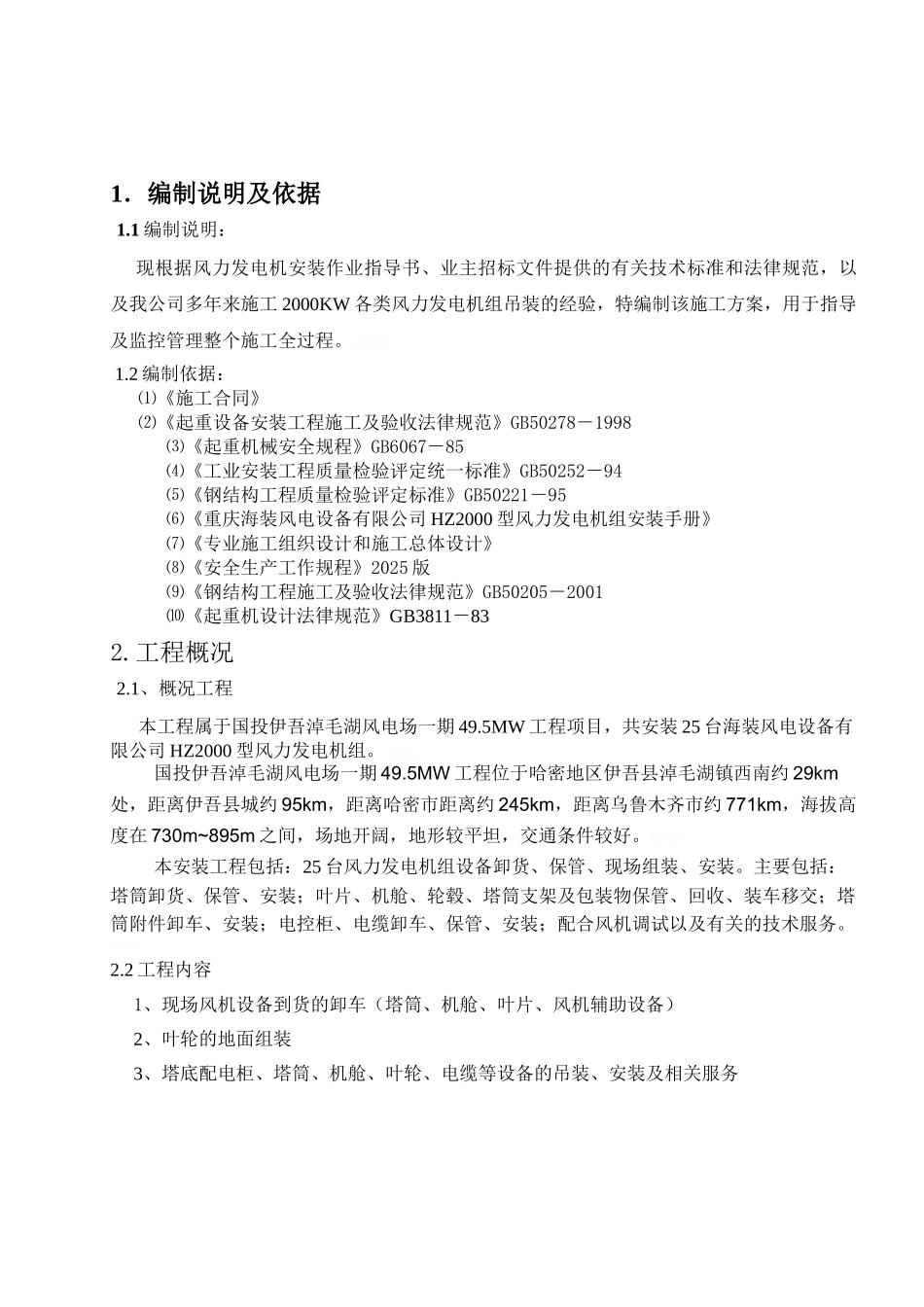

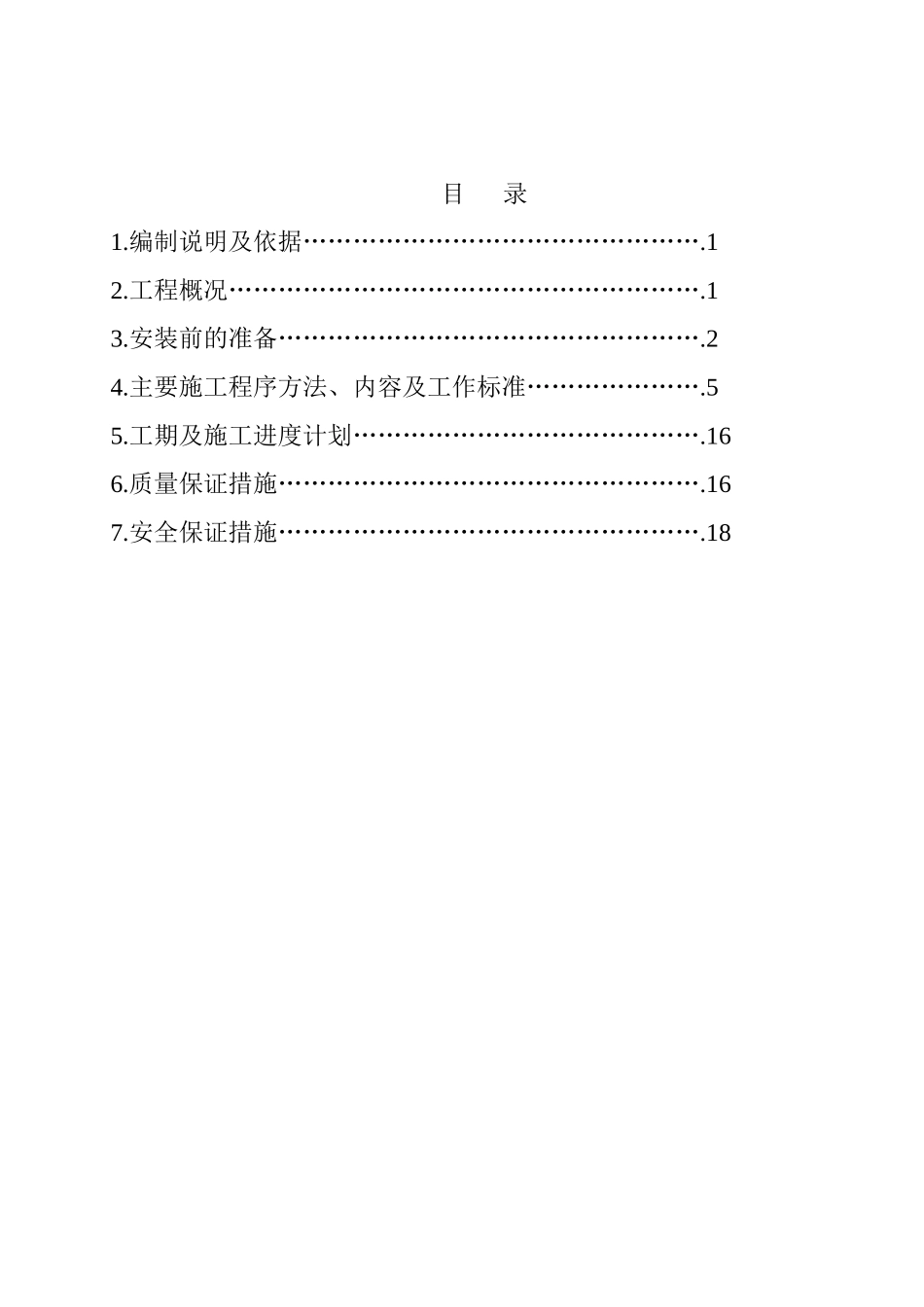

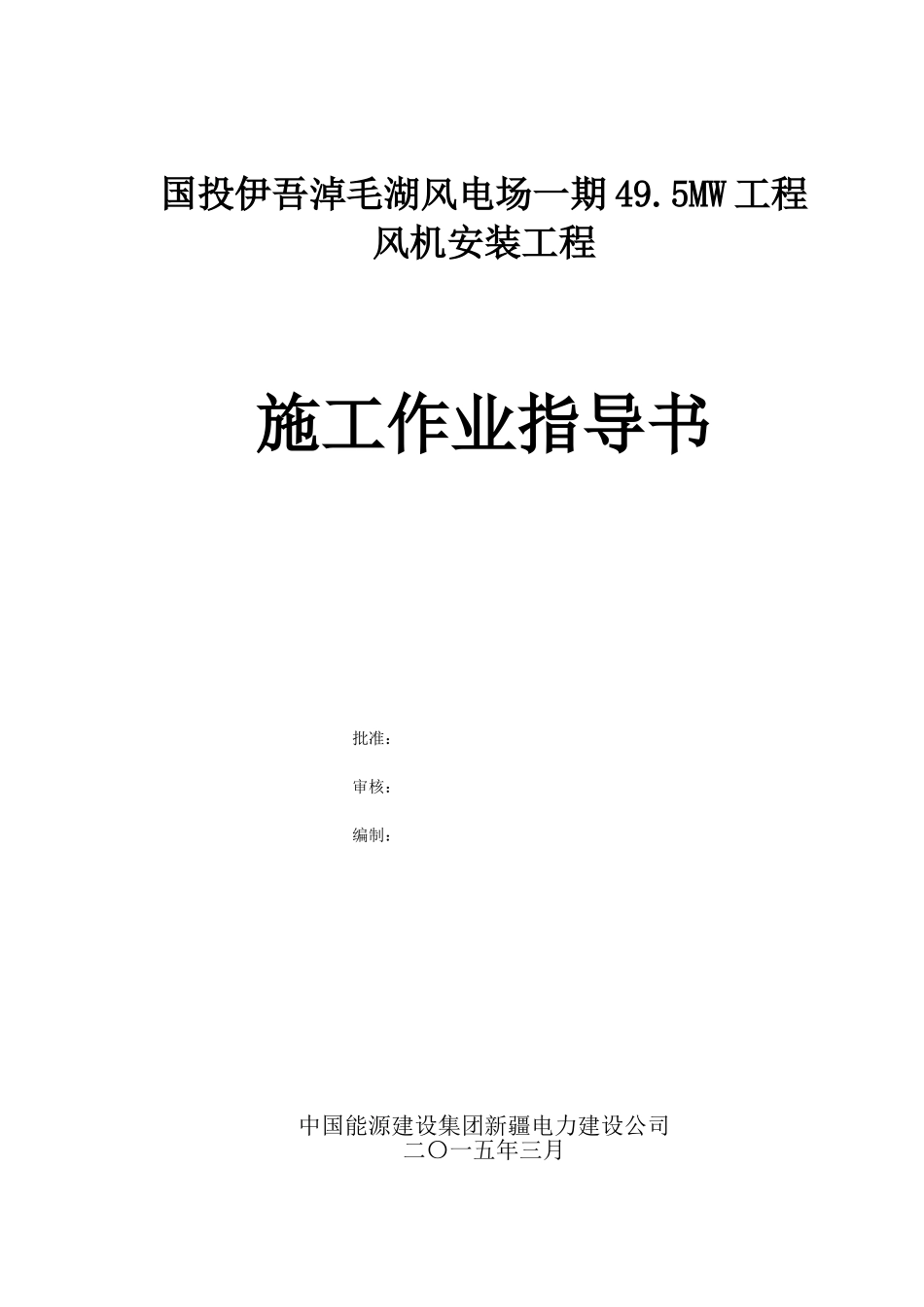

国投伊吾淖毛湖风电场一期 49.5MW 工程风机安装工程施工作业指导书批准：审核：编制：中国能源建设集团新疆电力建设公司二〇一五年三月目 录1.编制说明及依据………………………………………….12.工程概况………………………………………………….13.安装前的准备…………………………………………….24.主要施工程序方法、内容及工作标准………………….55.工期及施工进度计划…………………………………….166.质量保证措施…………………………………………….167.安全保证措施…………………………………………….181．编制说明及依据 1.1 编制说明： 现根据风力发电机安装作业指导书、业主招标文件提供的有关技术标准和法律规范，以及我公司多年来施工 2000KW 各类风力发电机组吊装的经验，特编制该施工方案，用于指导及监控管理整个施工全过程。aKzAD。 1.2 编制依据： ⑴《施工合同》 ⑵《起重设备安装工程施工及验收法律规范》GB50278－1998 ⑶《起重机械安全规程》GB6067－85 ⑷《工业安装工程质量检验评定统一标准》GB50252－94 ⑸《钢结构工程质量检验评定标准》GB50221－95 ⑹《重庆海装风电设备有限公司 HZ2000 型风力发电机组安装手册》 ⑺《专业施工组织设计和施工总体设计》 ⑻《安全生产工作规程》2025 版 ⑼《钢结构工程施工及验收法律规范》GB50205－2001 ⑽《起重机设计法律规范》GB3811－832.工程概况 2.1、概况工程 本工程属于国投伊吾淖毛湖风电场一期 49.5MW 工程项目，共安装 25 台海装风电设备有限公司 HZ2000 型风力发电机组。uKLQo。国投伊吾淖毛湖风电场一期 49.5MW 工程位于哈密地区伊吾县淖毛湖镇西南约 29km处，距离伊吾县城约 95km，距离哈密市距离约 245km，距离乌鲁木齐市约 771km，海拔高度在 730m~895m 之间，场地开阔，地形较平坦，交通条件较好。RCz0O。本安装工程包括：25 台风力发电机组设备卸货、保管、现场组装、安装。主要包括：塔筒卸货、保管、安装；叶片、机舱、轮毂、塔筒支架及包装物保管、回收、装车移交；塔筒附件卸车、安装；电控柜、电缆卸车、保管、安装；配合风机调试以及有关的技术服务。ETr88。2.2 工程内容 1、现场风机设备到货的卸车（塔筒、机舱、叶片、风机辅助设备） 2、叶轮的地面组装 3、塔底配电柜、塔筒、机舱、叶轮、电缆等设备的吊装、安装及相关服务2.3 主要设备部件的规格参数序号设备名称数量（件）长（m）宽（m）高(m)单...
