风机安装作业指导书(修改)

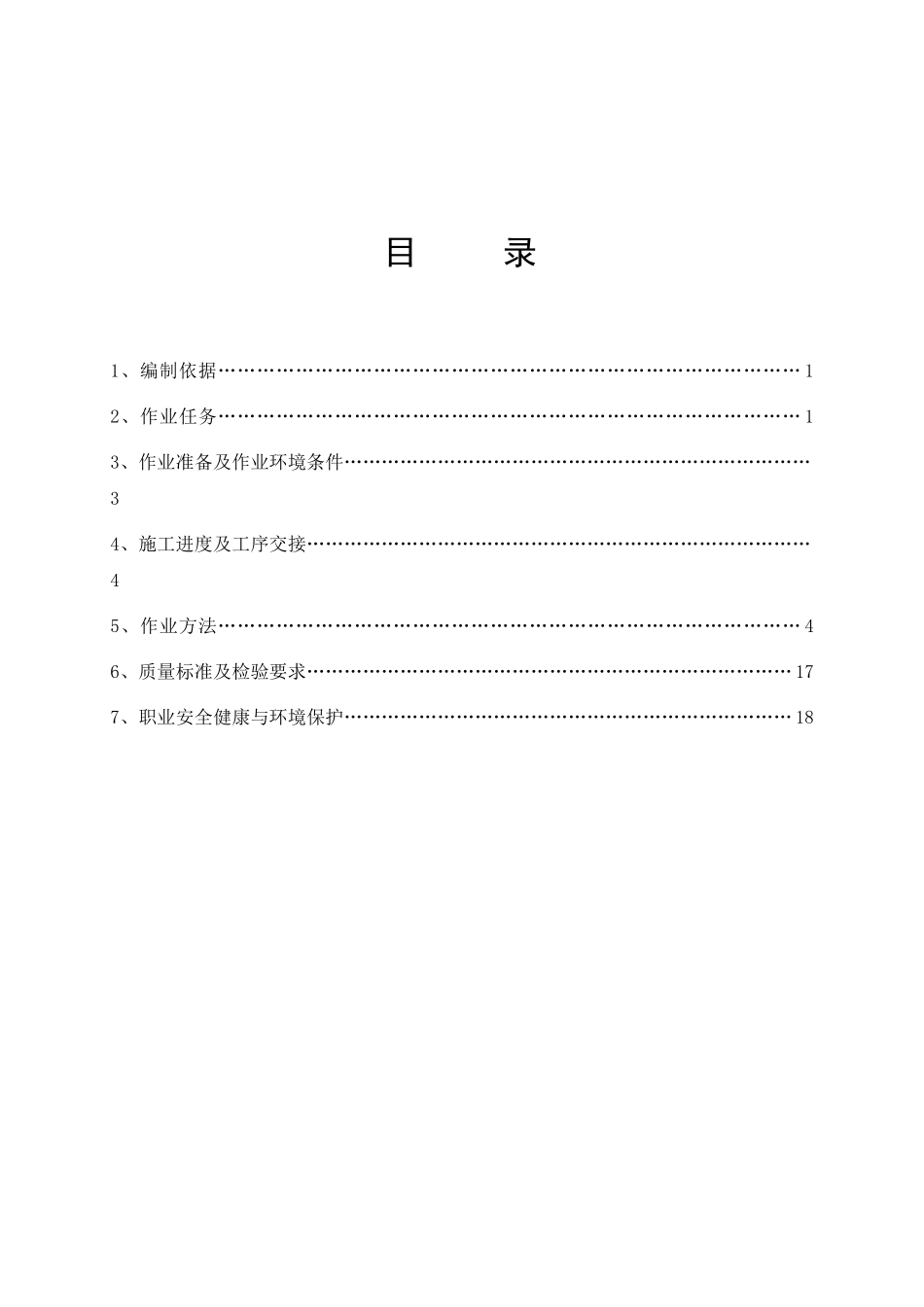

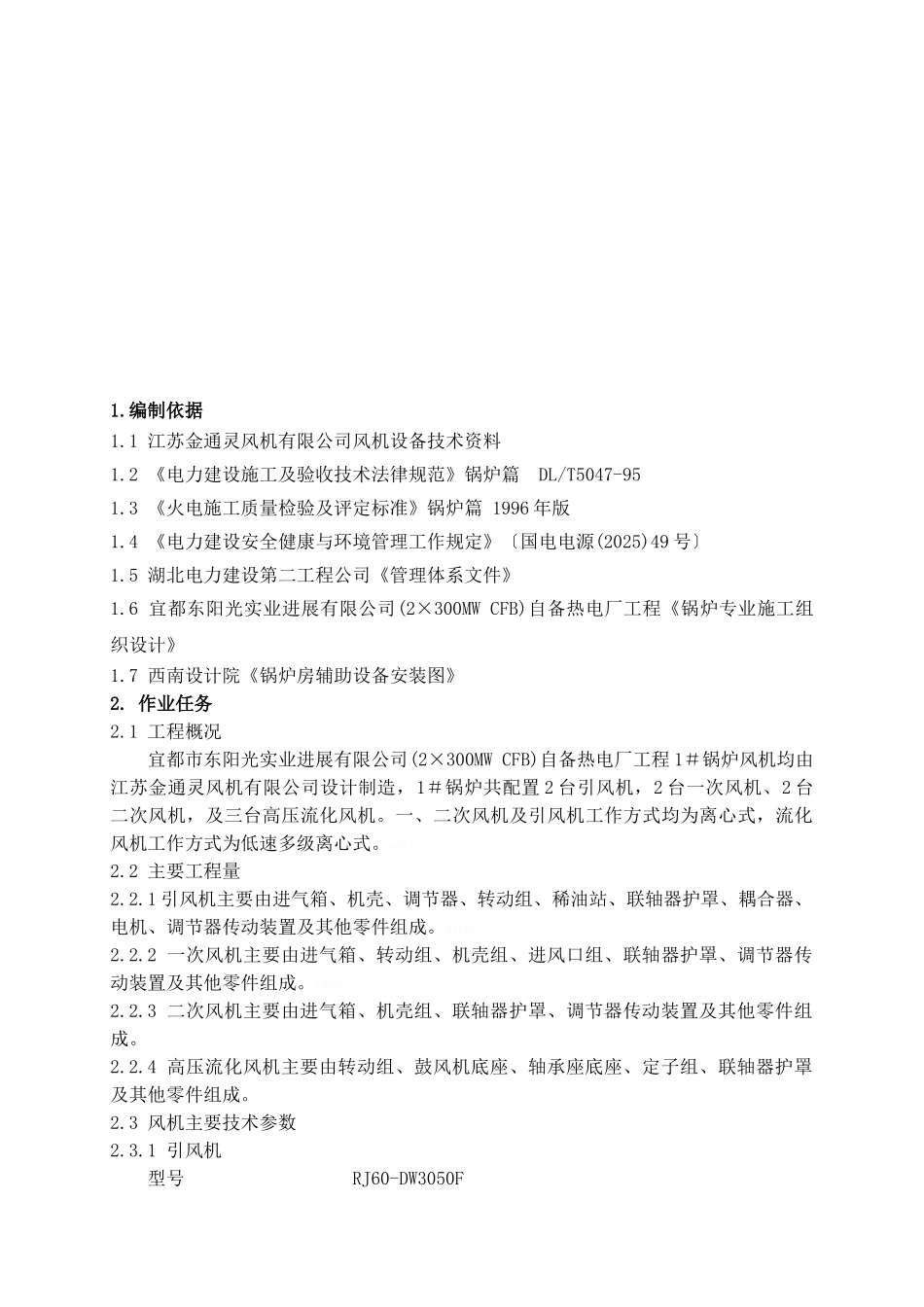

目 录1、编制依据……………………………………………………………………………… 12、作业任务……………………………………………………………………………… 13、作业准备及作业环境条件…………………………………………………………………34、施工进度及工序交接………………………………………………………………………45、作业方法……………………………………………………………………………… 46、质量标准及检验要求…………………………………………………………………… 177、职业安全健康与环境保护……………………………………………………………… 181.编制依据1.1 江苏金通灵风机有限公司风机设备技术资料 1.2 《电力建设施工及验收技术法律规范》锅炉篇 DL/T5047-951.3 《火电施工质量检验及评定标准》锅炉篇 1996 年版1.4 《电力建设安全健康与环境管理工作规定》〔国电电源(2025)49 号〕1.5 湖北电力建设第二工程公司《管理体系文件》1.6 宜都东阳光实业进展有限公司(2×300MW CFB)自备热电厂工程《锅炉专业施工组织设计》1.7 西南设计院《锅炉房辅助设备安装图》2. 作业任务2.1 工程概况宜都市东阳光实业进展有限公司(2×300MW CFB)自备热电厂工程 1＃锅炉风机均由江苏金通灵风机有限公司设计制造，1＃锅炉共配置 2 台引风机，2 台一次风机、2 台二次风机，及三台高压流化风机。一、二次风机及引风机工作方式均为离心式，流化风机工作方式为低速多级离心式。mdVIc。2.2 主要工程量2.2.1 引风机主要由进气箱、机壳、调节器、转动组、稀油站、联轴器护罩、耦合器、电机、调节器传动装置及其他零件组成。DVLgP。2.2.2 一次风机主要由进气箱、转动组、机壳组、进风口组、联轴器护罩、调节器传动装置及其他零件组成。15FMd。2.2.3 二次风机主要由进气箱、机壳组、联轴器护罩、调节器传动装置及其他零件组成。2.2.4 高压流化风机主要由转动组、鼓风机底座、轴承座底座、定子组、联轴器护罩及其他零件组成。2.3 风机主要技术参数2.3.1 引风机 型号 RJ60-DW3050F全压 8777Pa流量 310.4m3/s风机转速 960r/min介质温度 133℃介质密度 0.82kg/m3轴功率 3157.3Kw转动惯量 7800kg.m22.3.2 一次风机型号 RJ29-DW2530F流量 96.1m3/s风机转速 1485r/min介质温度 33℃介质密度 1.154kg/m3轴功率 2586.3Kw转动惯量 2800kg.m2全压 24600Pa2.3.3 二次风机型号 RJ36-DW2200F流量 91.1m3/s...
