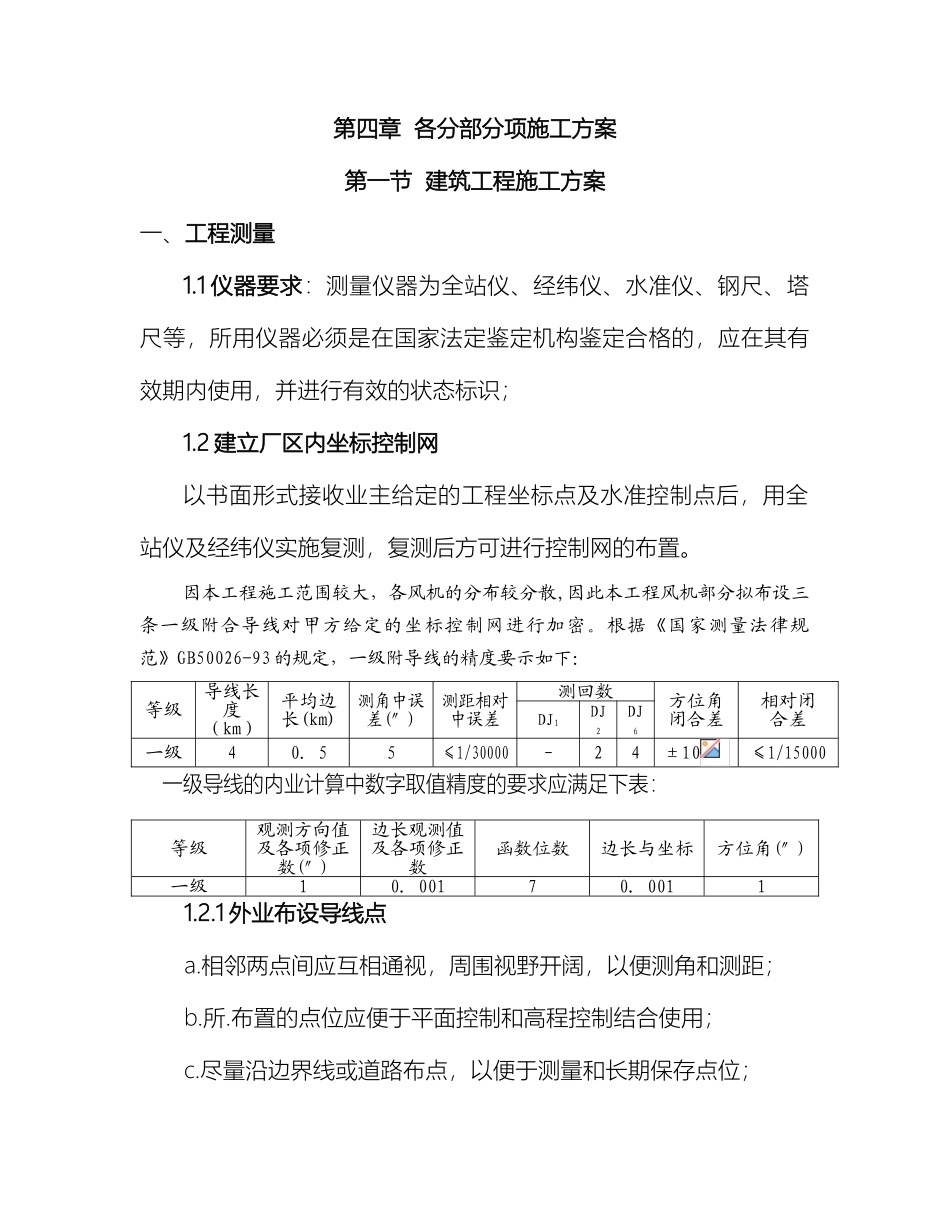

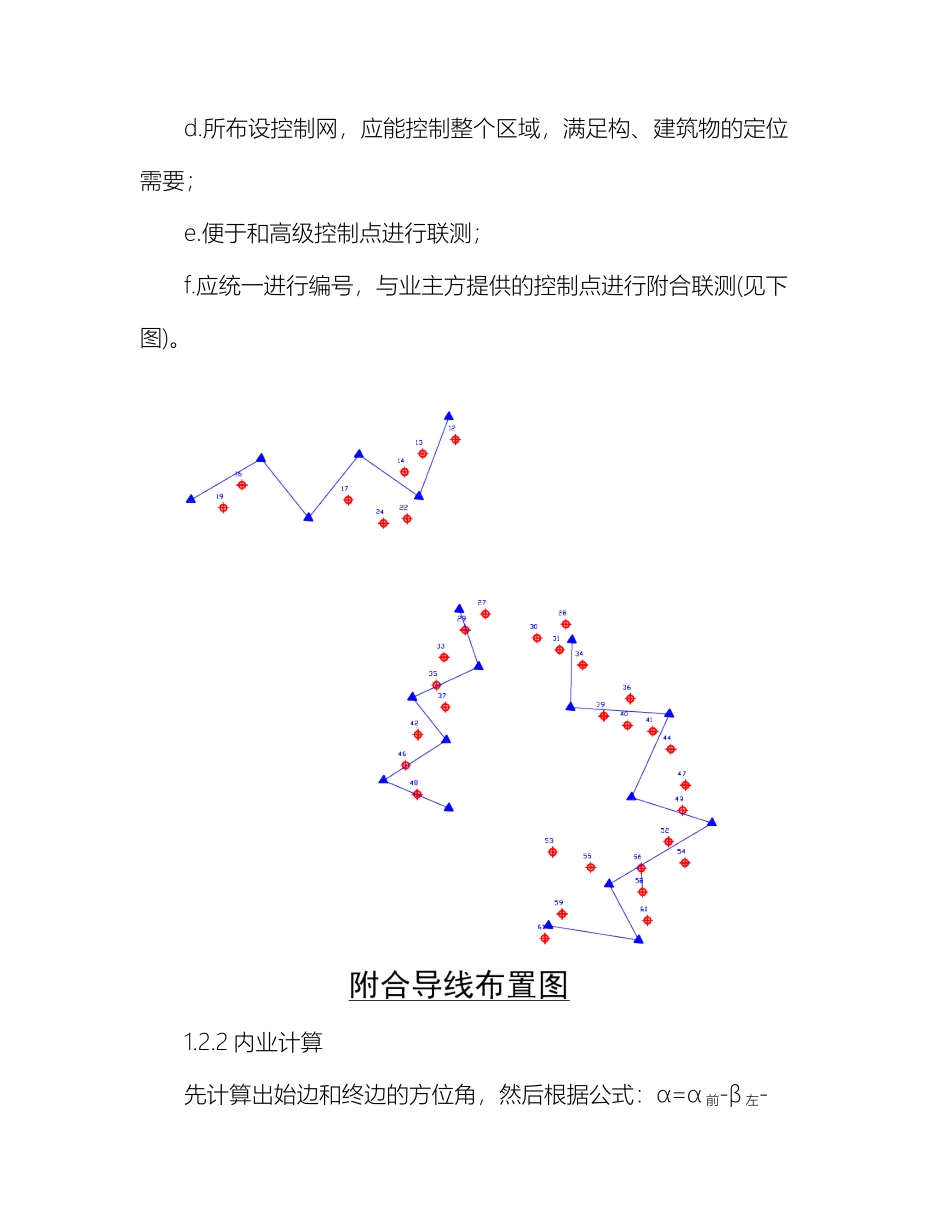

风电施工方案第四章 各分部分项施工方案第一节 建筑工程施工方案一、工程测量1.1 仪器要求：测量仪器为全站仪、经纬仪、水准仪、钢尺、塔尺等，所用仪器必须是在国家法定鉴定机构鉴定合格的，应在其有效期内使用，并进行有效的状态标识；1.2 建立厂区内坐标控制网以书面形式接收业主给定的工程坐标点及水准控制点后，用全站仪及经纬仪实施复测，复测后方可进行控制网的布置。因本工程施工范围较大，各风机的分布较分散,因此本工程风机部分拟布设三条一级附合导线对甲方给定的坐标控制网进行加密。根据《国家测量法律规范》GB50026-93 的规定，一级附导线的精度要示如下：等级导线长度（km）平均边长(km)测角中误差(″)测距相对中误差测回数方位角闭合差相对闭合差DJ1DJ2DJ6一级40．55≤1/30000-24±10≤1/15000一级导线的内业计算中数字取值精度的要求应满足下表：等级观测方向值及各项修正数(″)边长观测值及各项修正数函数位数边长与坐标方位角(″)一级10．00170．00111.2.1 外业布设导线点a.相邻两点间应互相通视，周围视野开阔，以便测角和测距；b.所.布置的点位应便于平面控制和高程控制结合使用；c.尽量沿边界线或道路布点，以便于测量和长期保存点位；d.所布设控制网，应能控制整个区域，满足构、建筑物的定位需要；e.便于和高级控制点进行联测；f.应统一进行编号，与业主方提供的控制点进行附合联测(见下图)。1.2.2 内业计算先计算出始边和终边的方位角，然后根据公式：α=α 前-β 左-180°来依次推算出各边的方位角,并推算出终边方位角。则角度闭合差ｆ β=推算出终边方位角 α’终-α 终≤±10，则符合要求，并将角度误进行平差；边长 D×cosα 即为 X 坐标的增量Δx,D×sinα 即为 Y 坐标的增量 Δy，ｆ X=ΣΔx, ，ｆ Y=ΣΔy, 导线闭合差ｆ D=√ｆ X2+ｆ Y2 ，如是相对闭合差ｆ D/ΣD≤1/15000,则成果可用，并将导线闭合差进行平差。1.3 专家楼及综合楼的施工因专家楼及综合楼分布集中，定位时可直接要据业主方提供的控制点用极坐标法布置矩形控制网，精度应达到 1/10000。1.4 布设高程控制网用附合导线点兼作高程控制点.,按三等水准测量的技术要求施测,仪器采纳 DS3水准仪,平地闭合差应≤12,山地闭合差应≤4.并统一进行编号.二、风机基础施工2.1 土方开挖根据风机基础的设计深度、地质情况及总土石方量，本期工程采纳机械挖土方，配备相应的机械为挖土机、推土机、铲运机、自卸汽车等。a.开挖前...
