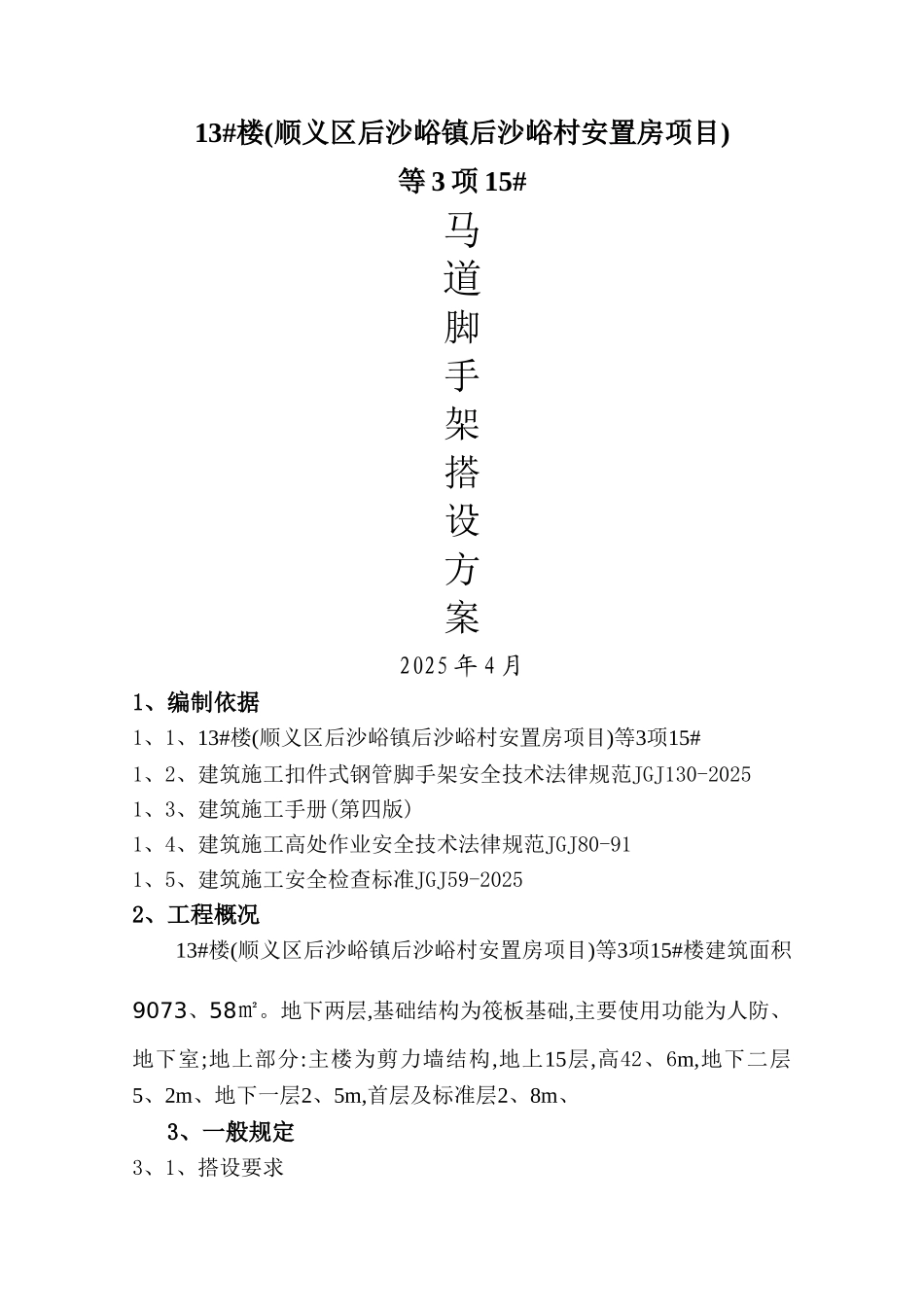

13#楼(顺义区后沙峪镇后沙峪村安置房项目)等 3 项 15#马道脚手架搭设方案2025 年 4 月1、编制依据1、1、13#楼(顺义区后沙峪镇后沙峪村安置房项目)等3项15#1、2、建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-20251、3、建筑施工手册(第四版)1、4、建筑施工高处作业安全技术法律规范JGJ80-911、5、建筑施工安全检查标准JGJ59-20252、工程概况13#楼(顺义区后沙峪镇后沙峪村安置房项目)等3项15#楼建筑面积9073、58㎡。地下两层,基础结构为筏板基础,主要使用功能为人防、地下室;地上部分:主楼为剪力墙结构,地上15层,高42、6m,地下二层5、2m、地下一层2、5m,首层及标准层2、8m、 3、一般规定3、1、搭设要求3、1、1、脚手架搭设保证在规定得使用荷载下及气候条件得影响下不变 形、不摇晃、不倾斜,能确保安全生产。3、1、2、满足操作与行走得要求。3、1、3、构造简单,搭设、拆除、运输应方便。3、1、4、严格按搭设、拆除方案进行搭设、拆除,禁止随意改动,3、1、5、搭设拆除应由经培训合格取得资格证书得专业人员进行施工。3、2、材料要求3、2、1、钢管材质应符合国家相关标准,一般采纳A3或A3Y焊接钢管,且应满足抗拉强度、伸长率、屈服点与硫鳞含量得要求及国家标准《碳素结构钢》GB/T700中Q235-A级钢得规定。3、2、2、钢管采纳外径48 mm,壁厚3、5mm得焊接钢管,钢管重量在25Kg以内,适合人工操作;钢管应顺直,不得有弯曲、变形,表面应清除浮锈后刷好防锈漆。Φ48×3、5得钢管与Φ51×3得钢管严禁混用。作为横向水平杆得长度不大于2200mm,其它杆长度不大于6000mm。钢架管上严禁打孔。3、2、3、钢管在搬运、储存、堆放时不得产生弯曲、变形,按规格分开堆放整齐,并应堆放于指定地点,严禁乱放。3、2、4、扣件型式应齐全,附件亦应齐全。扣件不得有锈蚀、裂纹、气孔,不得有疏松、砂眼及其它影响使用功能得缺陷。扣件应能与钢管良好接触;扣件加紧钢管时,开口处最小距离不小于5mm;扣件得活动部分应灵活,旋转扣件得两旋转面间隙应小于1mm。扣件表面应进行防锈处理。扣件分类准确,堆放整齐,严格领用制度,禁止随处摆放。扣件拧紧扭力矩达到65N·M时扣件不得破坏。3、2、5、木质脚手板厚度不小于50mm,宽度不小于200mm,端头用直径为4mm铅丝包头两道,脚手板不得有影响使用得裂纹,疤痕等缺陷。木垫板要求同木质脚手板。木垫板及木脚手板应采纳松木。木垫板及木脚手板得材质应符合《木结构设计法律规范》GBJ 5中得二级材质得规定,其强度、刚度满足使用要求。3、...
