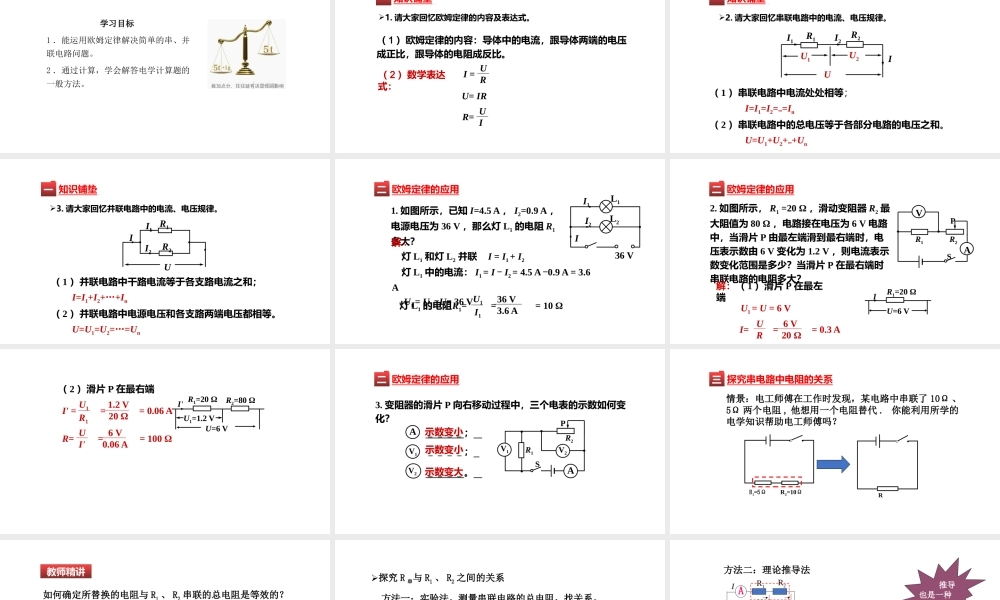

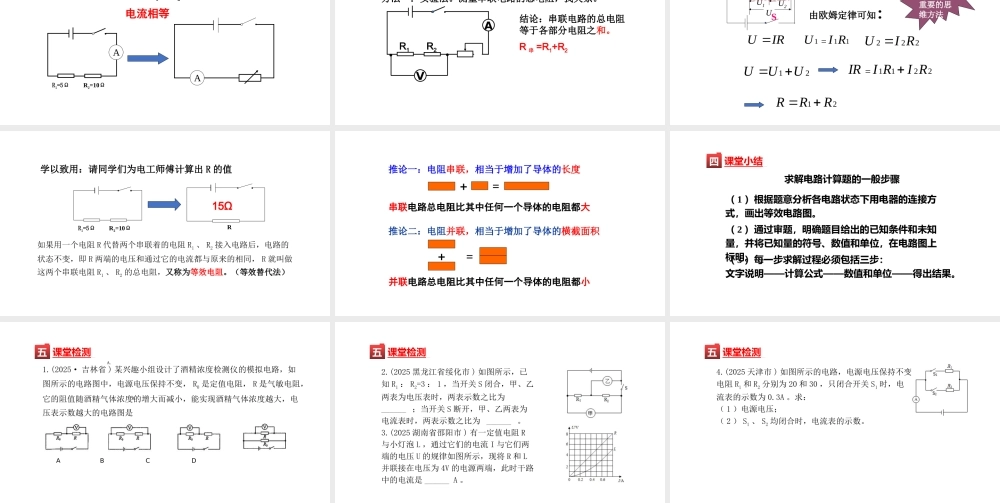

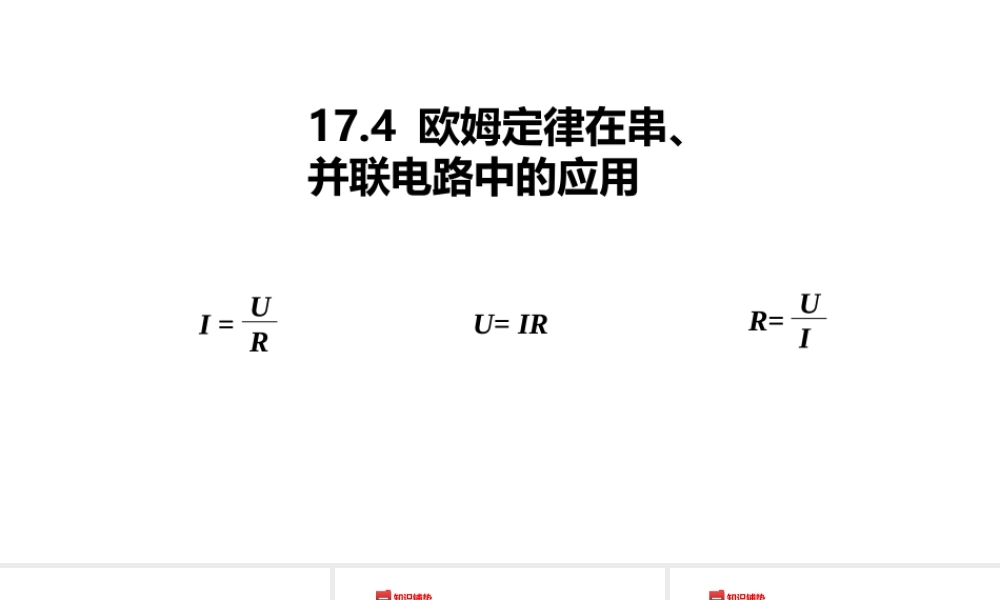

【复习引入】17.4 欧姆定律在串、并联电路中的应用I = URR= UIU= IR【学习目标】 学习目标1 ．能运用欧姆定律解决简单的串、并联电路问题。2 ．通过计算，学会解答电学计算题的一般方法。【课堂活动】知识铺垫一1. 请大家回忆欧姆定律的内容及表达式。（ 1 ）欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（ 2 ）数学表达式：I = URR= UIU= IR【课堂活动】 （ 1 ）串联电路中电流处处相等； I=I1=I2=…=In （ 2 ）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+UnR2UIR1U1U2I2I1知识铺垫一2. 请大家回忆串联电路中的电流、电压规律。【课堂活动】I1II2R2R1U （ 1 ）并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In （ 2 ）并联电路中电源电压和各支路两端电压都相等。 U=U1=U2=…=Un知识铺垫一3. 请大家回忆并联电路中的电流、电压规律。【课堂活动】1. 如图所示，已知 I=4.5 A ， I2=0.9 A ，电源电压为 36 V ，那么灯 L1 的电阻 R1多大？ 解 : 灯 L1 和灯 L2 并联 I = I1 + I2 灯 L1 中的电流： I1 = I - I2 = 4.5 A -0.9 A = 3.6 A U1 = U2 =U= 36 VL2I2I36 VL1I1R1= = = 10 ΩU1I136 V3.6 A欧姆定律的应用二灯 L1 的电阻【课堂活动】2. 如图所示， R1 =20 Ω ，滑动变阻器 R2 最大阻值为 80 Ω ，电路接在电压为 6 V 电路中，当滑片 P 由最左端滑到最右端时，电压表示数由 6 V 变化为 1.2 V ，则电流表示数变化范围是多少？当滑片 P 在最右端时串联电路的电阻多大？AVR1R2SP解：（ 1 ）滑片 P 在最左端U=6 VR1=20 ΩII= = = 0.3 AUR6 V 20 ΩU1 = U = 6 V欧姆定律的应用二【课堂活动】 （ 2 ）滑片 P 在最右端U=6 VR1=20 ΩI'R2=80 ΩU1=1.2 VI' = = = 0.06 AU1R11.2 V20 ΩR= = = 100 ΩUI'6 V0.06 A【课堂活动】3. 变阻器的滑片 P 向右移动过程中，三个电表的示数如何变化？＿＿＿＿； 示数变大V2V1A示数变小＿＿＿＿； ＿＿＿＿。 AR1R2SPV2V1示数变小欧姆定律的应用二【课堂活动】情景：电工师傅在工作时发现，某电路中串联了 10Ω 、5Ω 两个电阻 , 他想用一个电阻替代 . 你能利用所学的电学知识帮助电工师傅吗？R1=5ΩR2=10ΩR探究串电路中电阻的关系三【课堂活动】如何确定所替换的电阻与 R1 、...
