（25秋）人教版九年级物理19.1家庭电路 课件

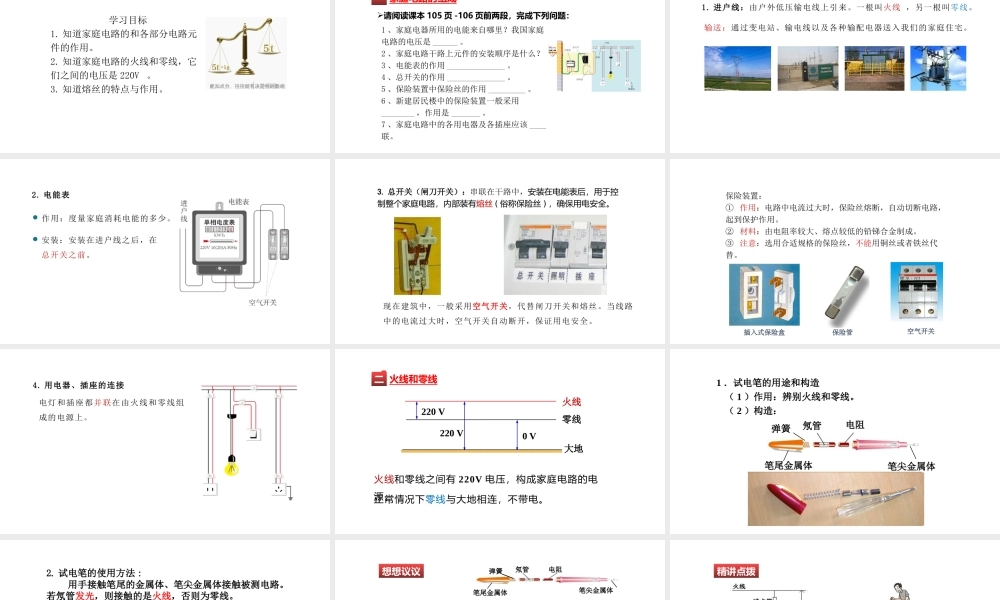

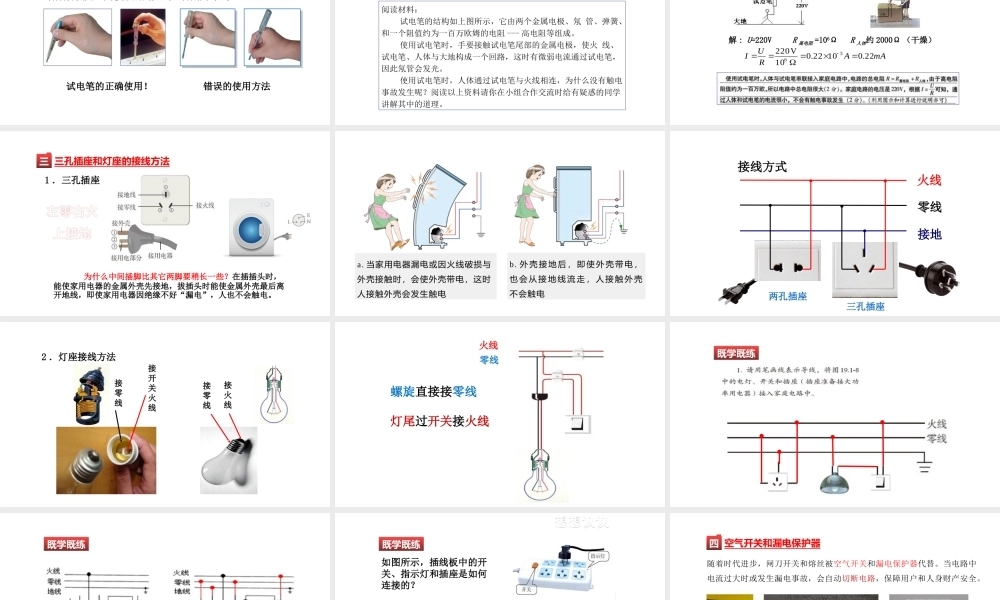

【情景引入】家庭装修 --- 布线19.1 家庭电路【学习目标】 学习目标1. 知道家庭电路的和各部分电路元件的作用。2. 知道家庭电路的火线和零线，它们之间的电压是 220V 。3. 知道熔丝的特点与作用。【课堂活动】1 、家庭电器所用的电能来自哪里？我国家庭电路的电压是 ______ 。2 、家庭电路干路上元件的安装顺序是什么？3 、电能表的作用 ______________ 。4 、总开关的作用 ______________ 。5 、保险装置中保险丝的作用 _________ 。6 、新建居民楼中的保险装置一般采用________ ，作用是 _______ 。7 、家庭电路中的各用电器及各插座应该 ____联。家庭电路的组成一请阅读课本 105 页 -106 页前两段，完成下列问题：【课堂活动】1. 进户线：由户外低压输电线上引来。一根叫火线 ，另一根叫零线。输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。【课堂活动】2. 电能表作用：度量家庭消耗电能的多少。安装：安装在进户线之后，在总开关之前。【课堂活动】3. 总开关（闸刀开关）：串联在干路中，安装在电能表后，用于控制整个家庭电路，内部装有熔丝 ( 俗称保险丝 ) ，确保用电安全。 现在建筑中，一般采用空气开关，代替闸刀开关和熔丝。当线路中的电流过大时，空气开关自动断开，保证用电安全。【课堂活动】 保险装置：① 作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。② 材料：由电阻率较大、熔点较低的铅锑合金制成。③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。插入式保险盒空气开关保险管【课堂活动】电灯和插座都并联在由火线和零线组成的电源上。4. 用电器、插座的连接【课堂活动】火线零线大地0 V220 V220 V火线和零线二火线和零线之间有 220V 电压，构成家庭电路的电源。正常情况下零线与大地相连，不带电。【课堂活动】1 ．试电笔的用途和构造 （ 1 ）作用：辨别火线和零线。 （ 2 ）构造：氖管电阻笔尖金属体笔尾金属体弹簧【课堂活动】2. 试电笔的使用方法 : 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。 试电笔的正确使用！错误的使用方法【课堂活动】氖管电阻笔尖金属体笔尾金属体弹簧想想议议阅读材料： 试电笔的结构如上图所示，它由两个金属电极、氖 管、弹簧、和一个阻值约为一百万欧姆的电阻 --- 高电阻等组成。 使用试电笔时，手要接触试电笔尾部的金属...
