2025-2026学年人教版九年级物理16.4变阻器 课件

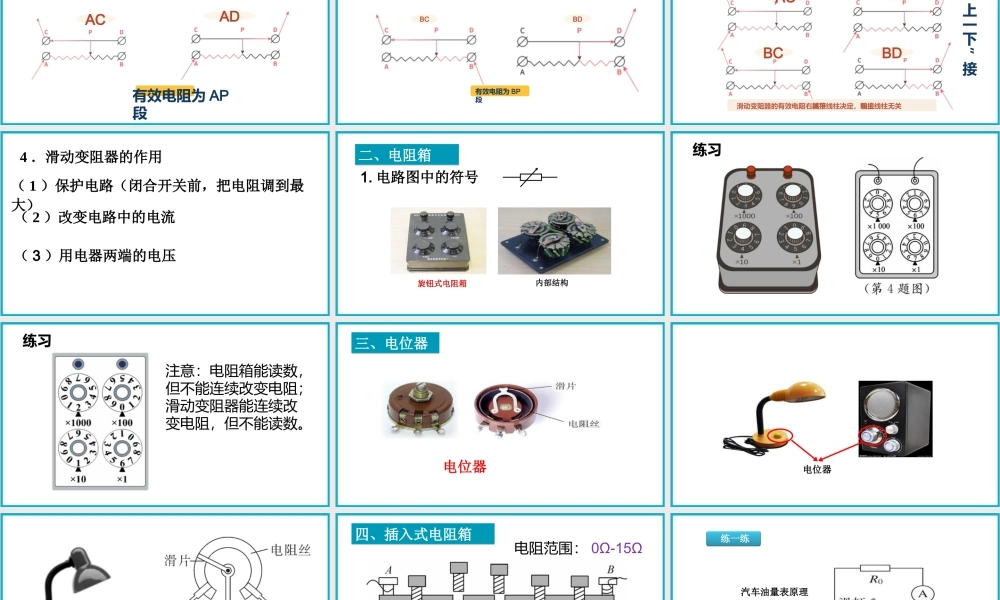

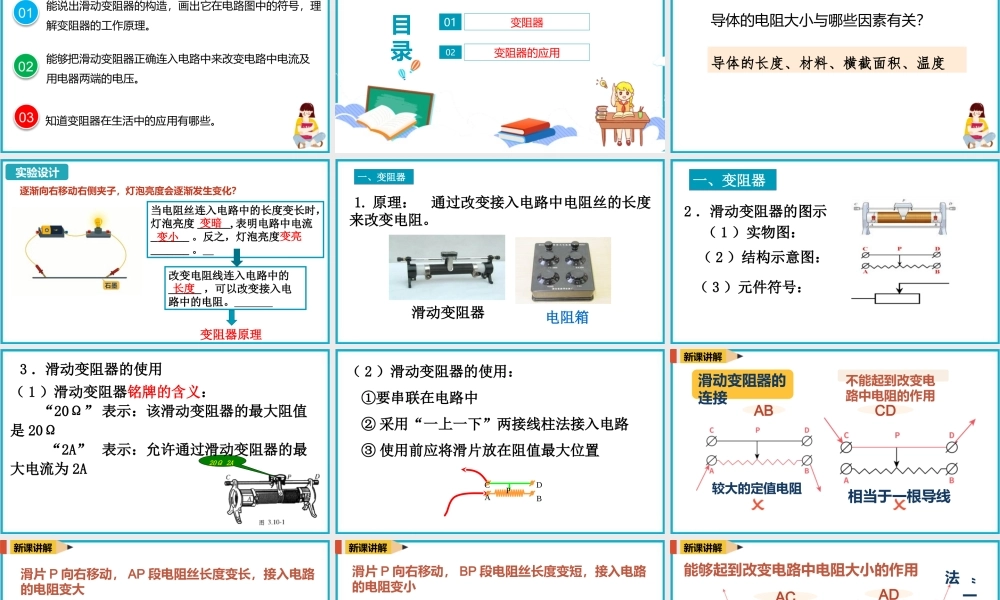

parents‘ meeting on building children’s road to success parents' meeting building children's road to success宣讲人：某某某 时间： 20XX.XX第 4 节 变阻器第十六章 电压和电阻学习目标能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。02能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。0103知道变阻器在生活中的应用有哪些。目录变阻器01变阻器的应用02复习导体的电阻大小与哪些因素有关？导体的长度、材料、横截面积、温度实验设计逐渐向右移动右侧夹子，灯泡亮度会逐渐发生变化？当电阻丝连入电路中的长度变长时，灯泡亮度 ______, 表明电路中电流_______ 。反之，灯泡亮度_______ 。 改变电阻线连入电路中的______ ，可以改变接入电路中的电阻。 变阻器原理变小变亮变暗长度一、变阻器一、变阻器 滑动变阻器 1. 原理： 通过改变接入电路中电阻丝的长度来改变电阻。电阻箱 （ 3 ）元件符号： （ 2 ）结构示意图：2 ．滑动变阻器的图示 （ 1 ）实物图：一、变阻器一、变阻器3 ．滑动变阻器的使用20Ω 2A（ 1 ）滑动变阻器铭牌的含义： “20Ω” 表示：该滑动变阻器的最大阻值是 20Ω “2A” 表示：允许通过滑动变阻器的最大电流为 2A（ 2 ）滑动变阻器的使用： ①要串联在电路中 ② 采用“一上一下”两接线柱法接入电路 ③ 使用前应将滑片放在阻值最大位置 ABCDP较大的定值电阻AB相当于一根导线CD不能起到改变电路中电阻的作用新课讲解滑动变阻器的连接ADAC有效电阻为 AP段滑片 P 向右移动， AP 段电阻丝长度变长，接入电路的电阻变大新课讲解BCBD有效电阻为 BP段滑片 P 向右移动， BP 段电阻丝长度变短，接入电路的电阻变小新课讲解ACADBCBD能够起到改变电路中电阻大小的作用“一上一下”接法滑动变阻器的有效电阻右其下端接线柱决定，和上端接线柱无关新课讲解4 ．滑动变阻器的作用（ 1 ）保护电路（闭合开关前，把电阻调到最大）（ 2 ）改变电路中的电流（ 3 ）用电器两端的电压旋钮式电阻箱二、电阻箱二、电阻箱内部结构1. 电路图中的符号练习练习注意：电阻箱能读数，但不能连续改变电阻；滑动变阻器能连续改变电阻，但不能读数。电位器三、电位器三、电位器电位器四、插入式电阻箱四、插入式电阻箱注意：电阻值读拔出来的。电阻范围： 0Ω-15Ω汽车油量表原理练一练课堂总结课堂检测1 ．如图所示，...
