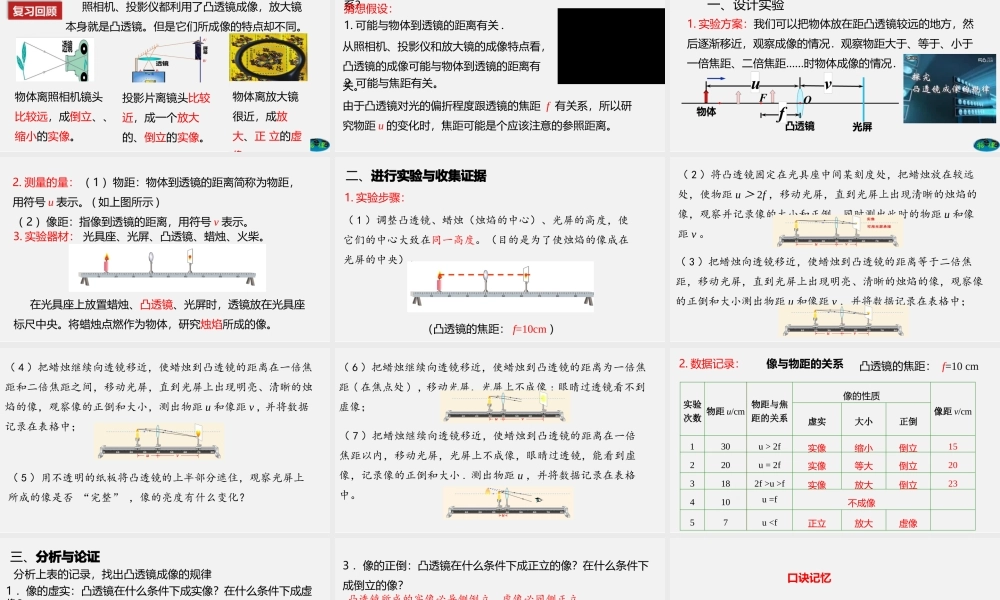

中物理第五章 第 3 节人教版 物理（初中）凸透镜成像的规律（八年级上）1课堂导入复习回顾照相机、投影仪都利用了凸透镜成像，放大镜本身就是凸透镜。但是它们所成像的特点却不同。物体离照相机镜头比较远，成倒立、、缩小的实像。投影片离镜头比较近，成一个放大的、倒立的实像。物体离放大镜很近，成放大、正 立的虚像。提出问题：凸透镜所成像的虚实、大小、正倒跟什么因素有关系？猜想假设：2. 可能与焦距有关。1. 可能与物体到透镜的距离有关 .由于凸透镜对光的偏折程度跟透镜的焦距 f 有关系，所以研究物距 u 的变化时，焦距可能是个应该注意的参照距离。从照相机、投影仪和放大镜的成像特点看，凸透镜的成像可能与物体到透镜的距离有关。2课堂活动一、设计实验1. 实验方案：我们可以把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况．观察物距大于、等于、小于一倍焦距、二倍焦距……时物体成像的情况．2. 测量的量：（ 1 ）物距：物体到透镜的距离简称为物距，用符号 u 表示。 ( 如上图所示 )（ 2 ）像距：指像到透镜的距离，用符号 v 表示。3. 实验器材： 光具座、光屏、凸透镜、蜡烛、火柴。在光具座上放置蜡烛、凸透镜、光屏时，透镜放在光具座标尺中央。将蜡烛点燃作为物体，研究烛焰所成的像。二、进行实验与收集证据1. 实验步骤：（ 1 ）调整凸透镜、蜡烛（烛焰的中心）、光屏的高度，使它们的中心大致在同一高度。（目的是为了使烛焰的像成在光屏的中央）。（凸透镜的焦距： f=10cm ）（ 2 ）将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距 u ＞ 2f ，移动光屏，直到光屏上出现清晰的烛焰的像，观察并记录像的大小和正倒。同时测出此时的物距 u 和像距 v 。（ 3 ）把蜡烛向透镜移近，使蜡烛到凸透镜的距离等于二倍焦距，移动光屏，直到光屏上出现明亮、清晰的烛焰的像，观察像的正倒和大小测出物距 u 和像距 v ，并将数据记录在表格中； （ 4 ）把蜡烛继续向透镜移近，使蜡烛到凸透镜的距离在一倍焦距和二倍焦距之间，移动光屏，直到光屏上出现明亮、清晰的烛焰的像，观察像的正倒和大小，测出物距 u 和像距 v , 并将数据记录在表格中；（ 5 ）用不透明的纸板将凸透镜的上半部分遮住，观察光屏上所成的像是否 “完整” ，像的亮度有什么变化？（ 7 ）把蜡烛继续向透镜移近，使蜡烛到凸透镜的距离在一倍焦距以内，移动光屏，光屏上不成像...
