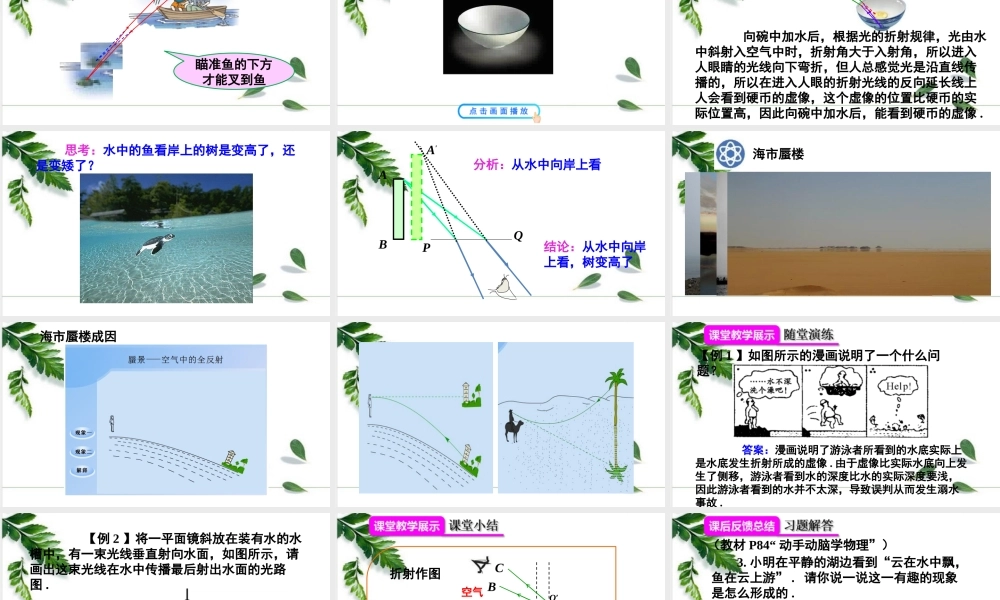

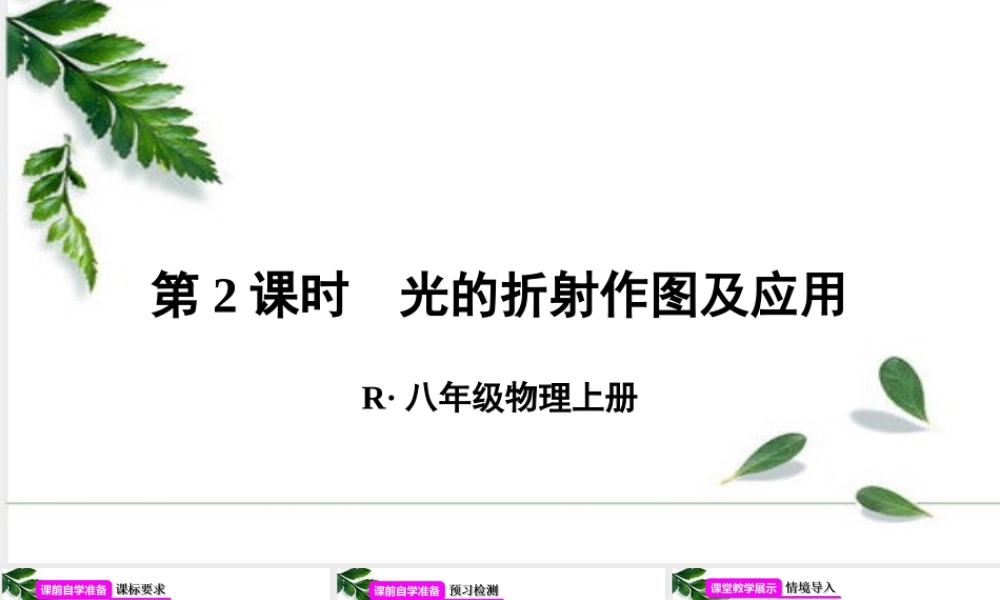

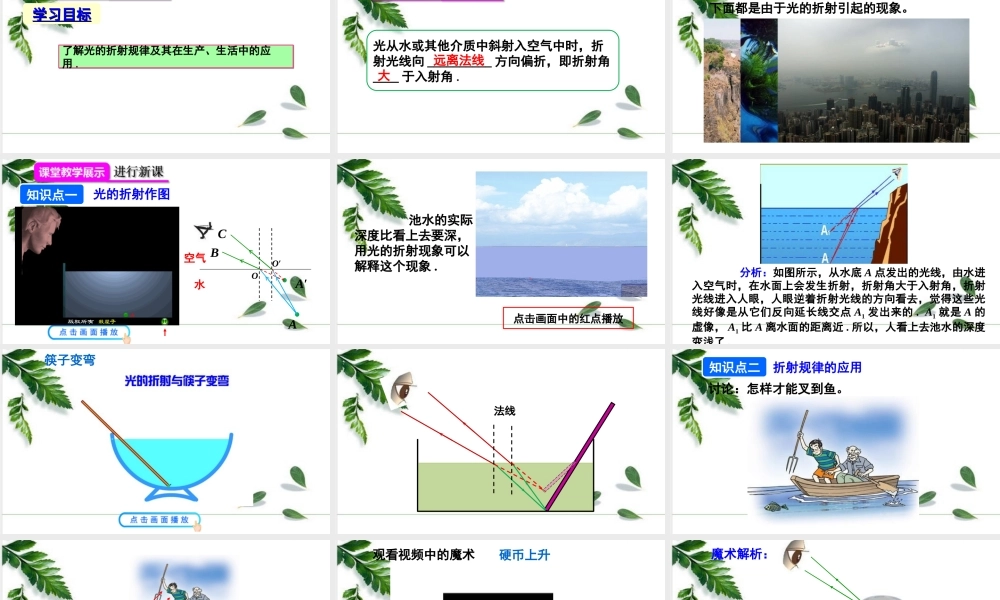

第 2 课时 光的折射作图及应用R· 八年级物理上册学习目标学习目标了解光的折射规律及其在生产、生活中的应用 .了解光的折射规律及其在生产、生活中的应用 .光从水或其他介质中斜射入空气中时，折射光线向 __________ 方向偏折，即折射角____ 于入射角 .远离法线大下面都是由于光的折射引起的现象。知识点一光的折射作图AA′OO′BC水空气 池水的实际深度比看上去要深，用光的折射现象可以解释这个现象 .点击画面中的红点播放 分析：如图所示，从水底 A 点发出的光线，由水进入空气时，在水面上会发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，觉得这些光线好像是从它们反向延长线交点 A1 发出来的 . A1 就是 A 的虚像， A1 比 A 离水面的距离近 . 所以，人看上去池水的深度变浅了 .筷子变弯法线讨论：怎样才能叉到鱼。知识点二折射规律的应用瞄准鱼的下方才能叉到鱼硬币上升观看视频中的魔术魔术解析： 向碗中加水后，根据光的折射规律，光由水中斜射入空气中时，折射角大于入射角，所以进入人眼睛的光线向下弯折，但人总感觉光是沿直线传播的，所以在进入人眼的折射光线的反向延长线上人会看到硬币的虚像，这个虚像的位置比硬币的实际位置高，因此向碗中加水后，能看到硬币的虚像 . 思考：水中的鱼看岸上的树是变高了，还是变矮了？PQABA′分析：从水中向岸上看结论：从水中向岸上看，树变高了海市蜃楼海市蜃楼成因【例 1 】如图所示的漫画说明了一个什么问题？ 答案：漫画说明了游泳者所看到的水底实际上是水底发生折射所成的虚像 . 由于虚像比实际水底向上发生了侧移，游泳者看到水的深度比水的实际深度要浅，因此游泳者看到的水并不太深，导致误判从而发生溺水事故 . 【例 2 】将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播最后射出水面的光路图 .AA′OO′BC水空气折射作图应用：池水变浅，硬币升高，叉鱼，海市蜃楼等 . 3. 小明在平静的湖边看到“云在水中飘，鱼在云上游” . 请你说一说这一有趣的现象是怎么形成的 . 解：人在岸上看到水中的鱼实质上是由于光的折射，鱼在水中形成的虚像，水中的白云是由于光的反射而形成的虚像（相当于平面镜成像） .（教材 P84“ 动手动脑学物理”） 4. 如图所示，一束光射入杯中，在杯底形成光斑 . 逐渐往杯中加水，观察到的光斑将会如何移动？ 解：观察到的光斑将会向右移动 .1. 从课后习题中选取；2. 完成练习册本课时的习题。谢谢！
