高低压配电柜安装方案本工程低压配电柜电屏及动力箱安装应遵守《电气装置安装工程 盘、柜及二次回路结线施工及验收法律规范》(GB5171-92)和现行有关 技术法律规范的规定
一、屏、柜搬运和安装时应实行防震、防潮、防止框架变形和漆 面受损等措施；二、凡所使用的设备及器具均应符合国家或部颁的现行有效的技 术标准、合格证；三、屏、柜的特别要求的电气元件，应按规定妥善保管；四、设备到达现场后，应有监理单位、业主及施工单位三方均在 现场的情况下作下列验收检查：1、技术文件、合格证、说明书等证件检查；2、型号、规格、附件、备件等检查
六、施工中的安全技术措施应遵守现行有关安全技术法律规范的规定;七、对土建的要求：1、对本工程的设备有关的建筑物质量应符合建筑工程法律规范；2、设备安装前，预埋件及预埋孔符合设计要求；3、凡进行装饰工作时，有可能损坏已安装设备或设备安装后不 能再进行施工的装饰工作全部结束
八、盘柜及盘、柜内设备与各构件间连接连接应牢固

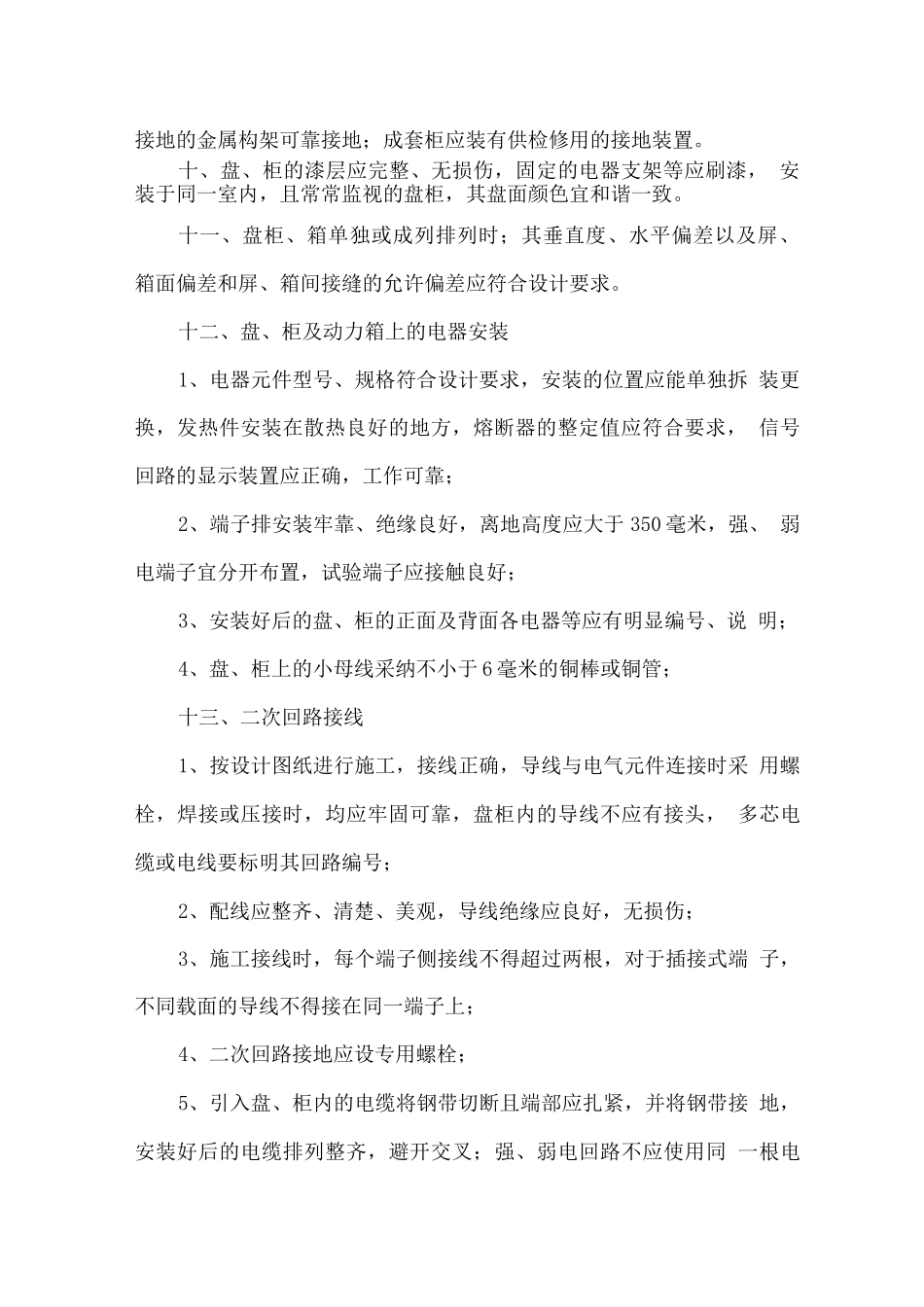

九、将盘、柜、箱牢固接地，将有电器的可开启门，用裸铜软线 与接地的金属构架可靠接地；成套柜应装有供检修用的接地装置
十、盘、柜的漆层应完整、无损伤，固定的电器支架等应刷漆， 安装于同一室内，且常常监视的盘柜，其盘面颜色宜和谐一致
十一、盘柜、箱单独或成列排列时；其垂直度、水平偏差以及屏、 箱面偏差和屏、箱间接缝的允许偏差应符合设计要求
十二、盘、柜及动力箱上的电器安装1、电器元件型号、规格符合设计要求，安装的位置应能单独拆 装更换，发热件安装在散热良好的地方，熔断器的整定值应符合要求， 信号回路的显示装置应正确，工作可靠；2、端子排安装牢靠、绝缘良好，离地高度应大于 350 毫米，强、 弱电端子宜分开布置，试验端子应接触良好；3、安装好后的盘、柜的正面及背面各电器等应有明显编号、说 明；4、盘、柜上的小母线采纳不小于 6 毫米的铜棒或铜管；十
