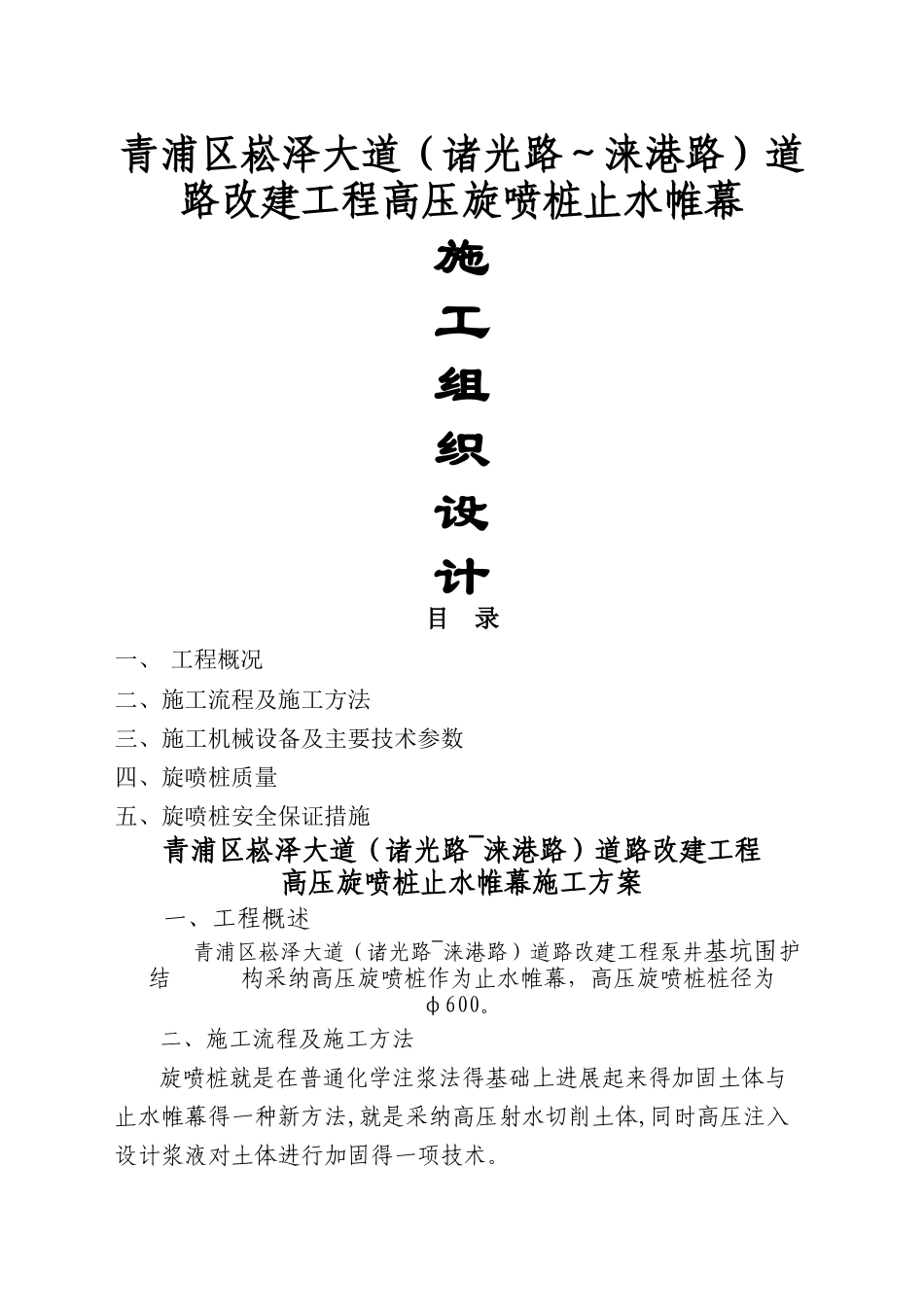

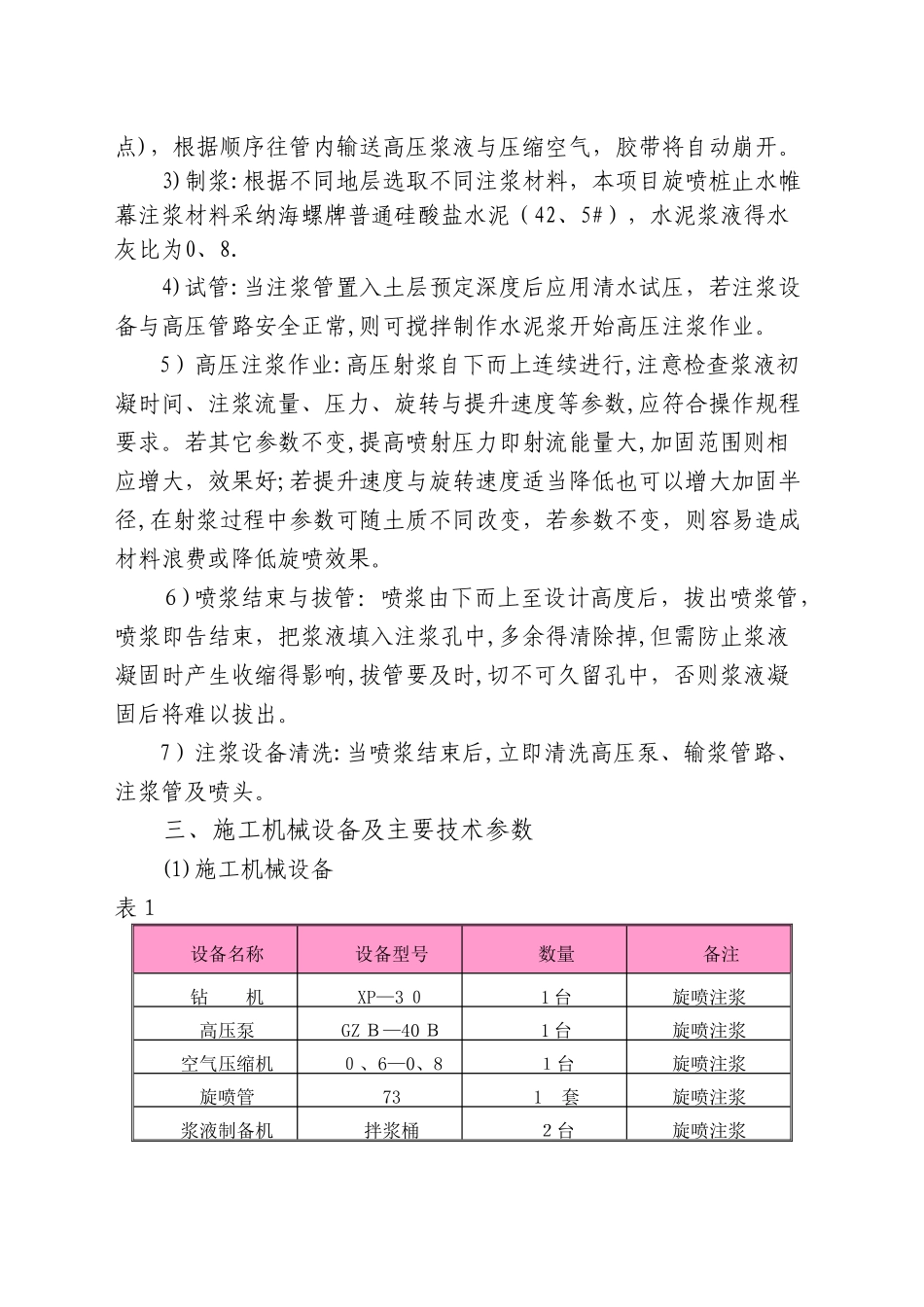

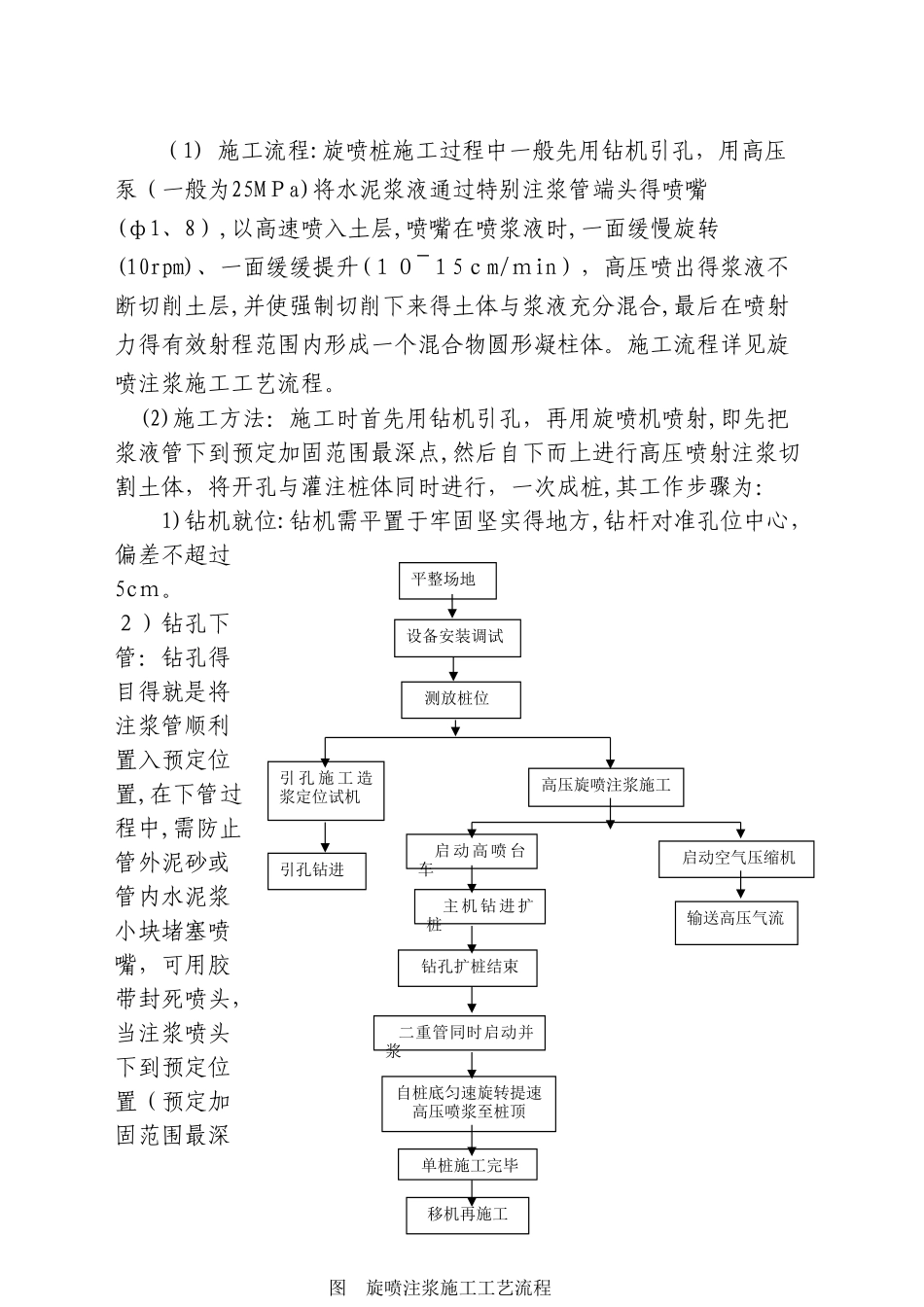

青浦区崧泽大道（诸光路～涞港路）道路改建工程高压旋喷桩止水帷幕施工组织设计目 录一、 工程概况二、施工流程及施工方法三、施工机械设备及主要技术参数四、旋喷桩质量五、旋喷桩安全保证措施青浦区崧泽大道（诸光路~涞港路）道路改建工程高压旋喷桩止水帷幕施工方案一、工程概述 青浦区崧泽大道（诸光路~涞港路）道路改建工程泵井基坑围护结 构采纳高压旋喷桩作为止水帷幕，高压旋喷桩桩径为φ600。二、施工流程及施工方法旋喷桩就是在普通化学注浆法得基础上进展起来得加固土体与止水帷幕得一种新方法,就是采纳高压射水切削土体,同时高压注入设计浆液对土体进行加固得一项技术。（1) 施工流程:旋喷桩施工过程中一般先用钻机引孔，用高压泵（一般为25MＰa)将水泥浆液通过特别注浆管端头得喷嘴(ф1、8）,以高速喷入土层,喷嘴在喷浆液时,一面缓慢旋转(10rpm)、一面缓缓提升(１０~１5ｃm/ｍin），高压喷出得浆液不断切削土层,并使强制切削下来得土体与浆液充分混合,最后在喷射力得有效射程范围内形成一个混合物圆形凝柱体。施工流程详见旋喷注浆施工工艺流程。(2)施工方法：施工时首先用钻机引孔，再用旋喷机喷射,即先把浆液管下到预定加固范围最深点,然后自下而上进行高压喷射注浆切割土体，将开孔与灌注桩体同时进行，一次成桩,其工作步骤为：1)钻机就位:钻机需平置于牢固坚实得地方,钻杆对准孔位中心，偏差不超过5cｍ。２）钻孔下管：钻孔得目得就是将注浆管顺利置入预定位置,在下管过程中,需防止管外泥砂或管内水泥浆小块堵塞喷嘴，可用胶带封死喷头，当注浆喷头下到预定位置（预定加固范围最深设备安装调试高压旋喷注浆施工平整场地 测放桩位 启 动 高 喷 台车引 孔 施 工 造浆定位试机引孔钻进 启动空气压缩机输送高压气流 主 机 钻 进 扩桩 钻孔扩桩结束 二重管同时启动并浆自桩底匀速旋转提速高压喷浆至桩顶 单桩施工完毕移机再施工图 旋喷注浆施工工艺流程点)，根据顺序往管内输送高压浆液与压缩空气，胶带将自动崩开。3)制浆:根据不同地层选取不同注浆材料，本项目旋喷桩止水帷幕注浆材料采纳海螺牌普通硅酸盐水泥（42、5#），水泥浆液得水灰比为0、8.4)试管:当注浆管置入土层预定深度后应用清水试压，若注浆设备与高压管路安全正常,则可搅拌制作水泥浆开始高压注浆作业。5）高压注浆作业:高压射浆自下而上连续进行,注意检查浆液初凝时间、注浆流量、压力、旋转与提升速度等参数,应符合操作规程要求。若其它参...
