高层住宅楼临时用电施工方案

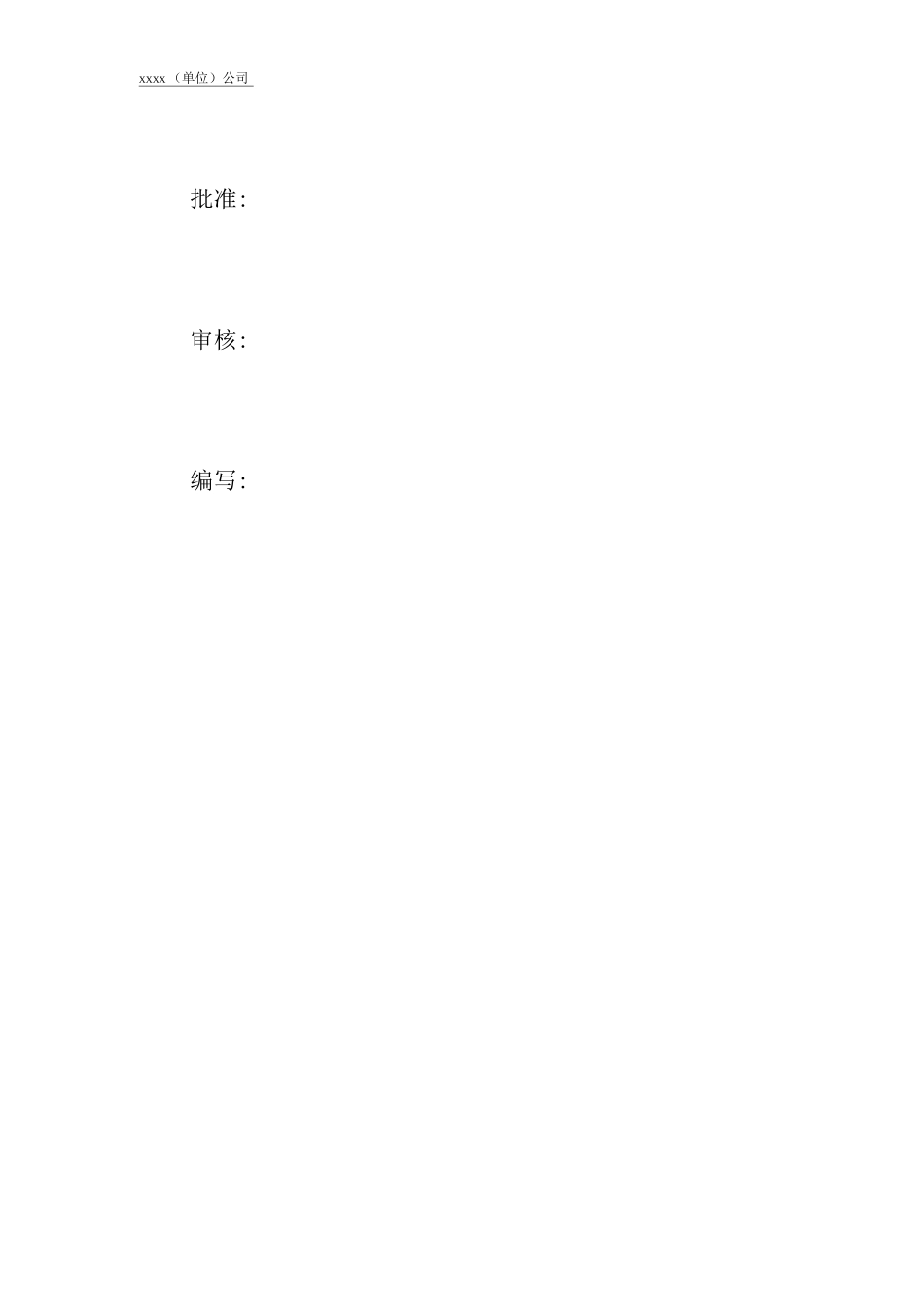

XXXX （单位）公司批准:审核:编写:XXXX （单位）公司一、编制依据:二、工程概况:三、配电系统施工布置:四、负荷计算五、配电室设备六、电缆、电线敷设:七、室内配线八、室外配电箱设置 九、施工场地照明十、现场施工安全手电十一、用电防火措施十二、施工机具设备明细表 XXXX (单位)公司高层住宅楼临时用电施工方案一、编制依据：1.施工现场临时用电安全技术法律规范(JGJ46 - 88 );2.建筑施工安全检查标准(JGJ59 - 99 );3.省建筑施工安全检查标准实施细则；4.《施工现场临时用电施工组织设计》二、工程概况：1.本工程为高层家属住宅楼。地上十九层，楼向座北向南，总建筑面积 10504 平方米。施工用电配电室设在主体施工现场的东侧北角，配电室总电源由建设单位供给。2.用电专业设计范围 380 / 220V 供配电设计，现场用电分设备用电、施工照明用电。动力用电分 6 路，照明分 3 路，施工用电线路采纳 TN-S 接零保护系统。三、配电系统施工布置：1. 第一路混凝土搅拌站。橡皮铜芯电缆由配电室架设到搅拌站二极配电箱。由二级电箱分 6 路分别(埋地)向木工加工车间、混凝土搅拌站供电。2. 第二路户处电梯。橡皮铜芯电缆由配电室架设到户处电梯侧二极配电箱供电梯专用。XXXX (单位)公司3.第三路钢筋加工车间。橡皮铜芯电缆室架设到户处电梯侧二极配电箱。由二极电箱分 7 路分别对弯曲、切断和对焊机供电。4.第四路塔吊。橡皮铜芯电缆由配电室架设到塔吊侧二级配电箱，由二级配电箱分 3 路分别向塔吊供电，两路备用开关。5.第五路电焊加工车间。橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱，由二极箱分两路路供电焊机三级开关箱。3 路备用。6.第六路振捣电机。橡皮铜芯电缆由五路备用开关架设至主体施工现场，分别引到三极漏电开关箱供振捣电机用电。施工所有设备用电采纳三级用电二极保护。三级开关箱:一机一闸一漏一箱配电。详见临电施工平面图。四、负荷计算每一路：混凝土搅拌站、木机加工车间用电设备总功率为 91.3 千瓦，选电缆截面为( 3 x 50 + 2 x 25 )P 机千瓦五、配电室设备总负荷：180 千瓦XXXX （单位）公司1.配电室高度大于 3m。2.成排与电屏。电屏之间应采纳不小于 6m2 铜芯导线相互连接与接地线连接。3.配电屏正面的操作宽度不应小于 1・5m,通过人通道不小于 0.6m。配电室门向外开并配锁。4.满足供电运行可靠、操作灵活、检修方便、有专人值班。六、电缆、电线敷设：1.避开电缆...
