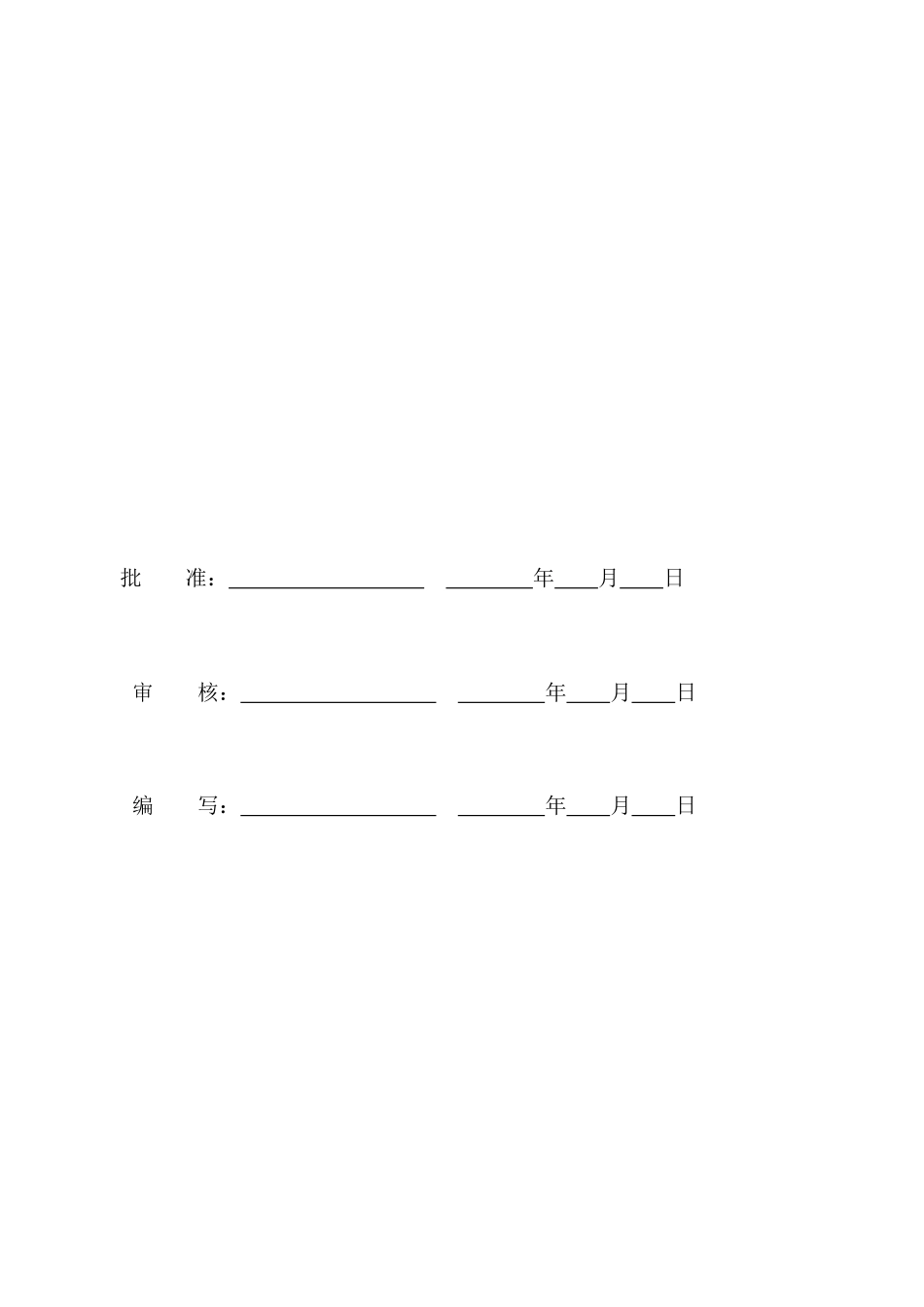

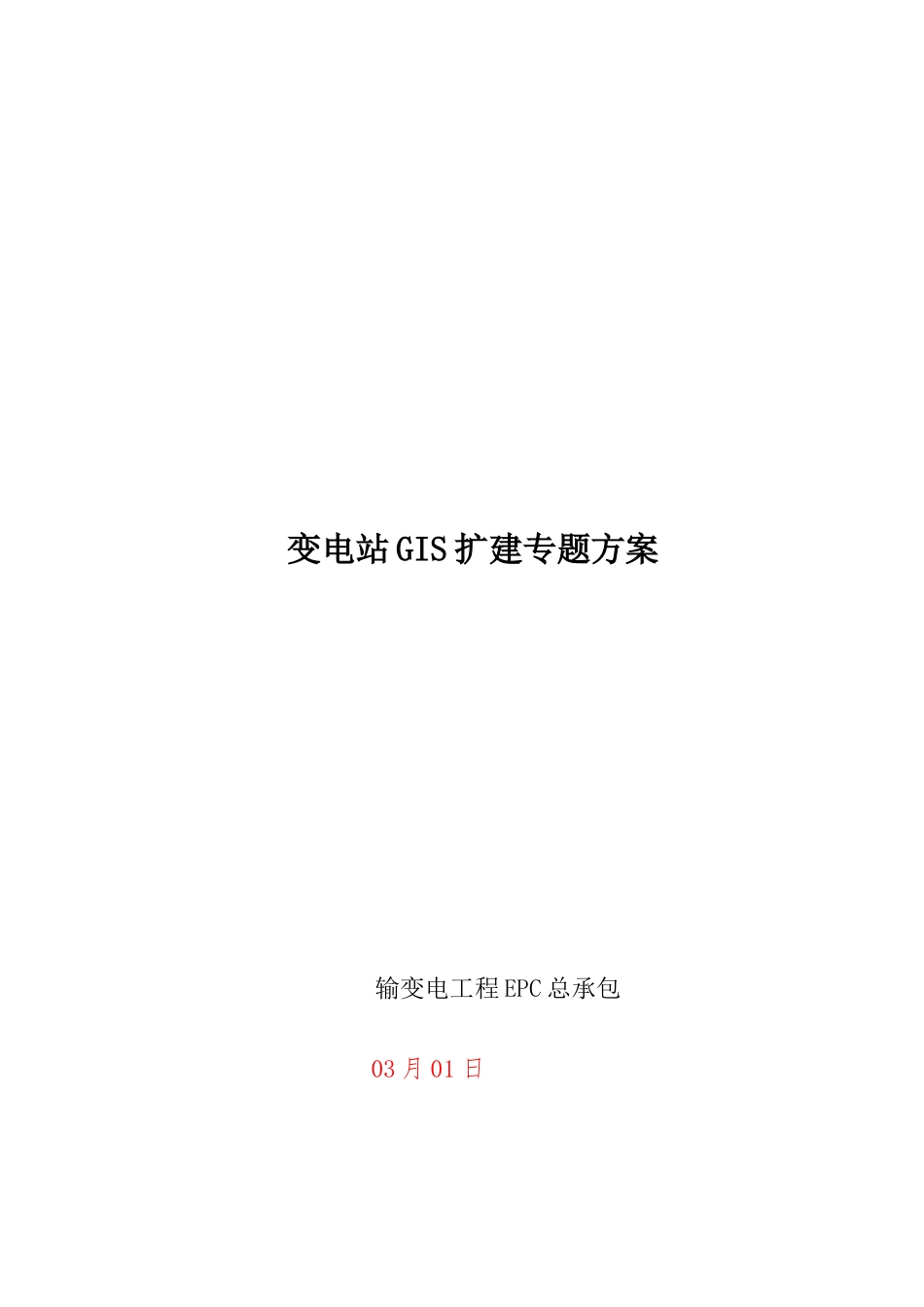

变电站 GIS 扩建专题方案输变电工程 EPC 总承包 03 月 01 日 批 准： 年 月 日审 核： 年 月 日编 写： 年 月 日 一、编制依据1、《电气装置设备安装工程 电气设备交接试验标准》GB50150-2、《电业安全工作规程（发电厂和变电所电气部分）》DL 408-19913、《电力建设安全工作规程（变电所部分）》DL 5009.3-4、《托克逊 110kV 能化变间隔扩建-110kV 组合电器技术协议》5、《电气装置安装工程质量检验及评定规程》DL/T5161-6、西安西电高压开关有限责任企业提供设备出厂文件7、新疆西域恒通电力设计《施工图纸》8、《电力建设安全健康和环境管理工作要求》9、《国家电网企业十八项电网重大反事故方法（修订版）》（国家电网生[]352 号）10、《国家电网企业输变电工程质量通病防治工作要求及技术方法》基建质量[]19 号11、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-12、《国家电网企业输变电工程质量通病防治工作要求及技术方法》基建质量[]19 号二、工程概况1、参建单位 建设单位： 监理单位： 设计单位： 总承包单位： 施工单位： 2、建设规模新增 110kV GIS 设备 4 台、GIS 汇控柜 4 面、保护测控屏 4 面，新增设备电缆敷设及二次接线安装、调试，和旧设备母线装置连接。110kV GIS 设备由西安西电高压开关有限责任企业提供。3、工期计划 本工程计划在 月 日开工，计划在 月 日完工。附施工进度计划三、施工组织方法1、人员组织方法施工项目经理： 施工项目总工： 施工责任人: 技术责任人： 安全员： 2、现场人员配置关键工序施工人员（人）责任人安全监护人施工前准备4GIS 设备安装6设备接地施工3汇控柜及保护屏安装5和原设备对接6GIS 抽真空2SF6 气体充注3二次回路施工5停电接火6设备调试53、施工机械配置图 关键工器具表及材料表 序号名称规格、型号数量备注1吊车25T1 辆2吊带5T/2T各 2 条3U 型环10T4 个4吸尘器1 个5力矩扳手2 个6真空回收装置1 台7电焊机1 台8弯排机1 台设备接地用9切割机1 台10角磨机1 台11链条葫芦2T1 个12水平尺1 米2 个13撬杠2 个14梅花扳手2 套15开口扳手2 套16套筒扳手2 套17活动扳手2 把18焊条Φ3.22 包19平板锉1 把20圆锉1 把21电动扳手2 把22内六角扳手1 套四、设备安装技术方法1、施工步骤图2、安装注意事项：1）吊装设备前必需确定起重设备，如：吊车、吊绳、吊带、吊环等起重能力及产品自重，严禁盲目作...
