14钢桁架安装工艺标准要点

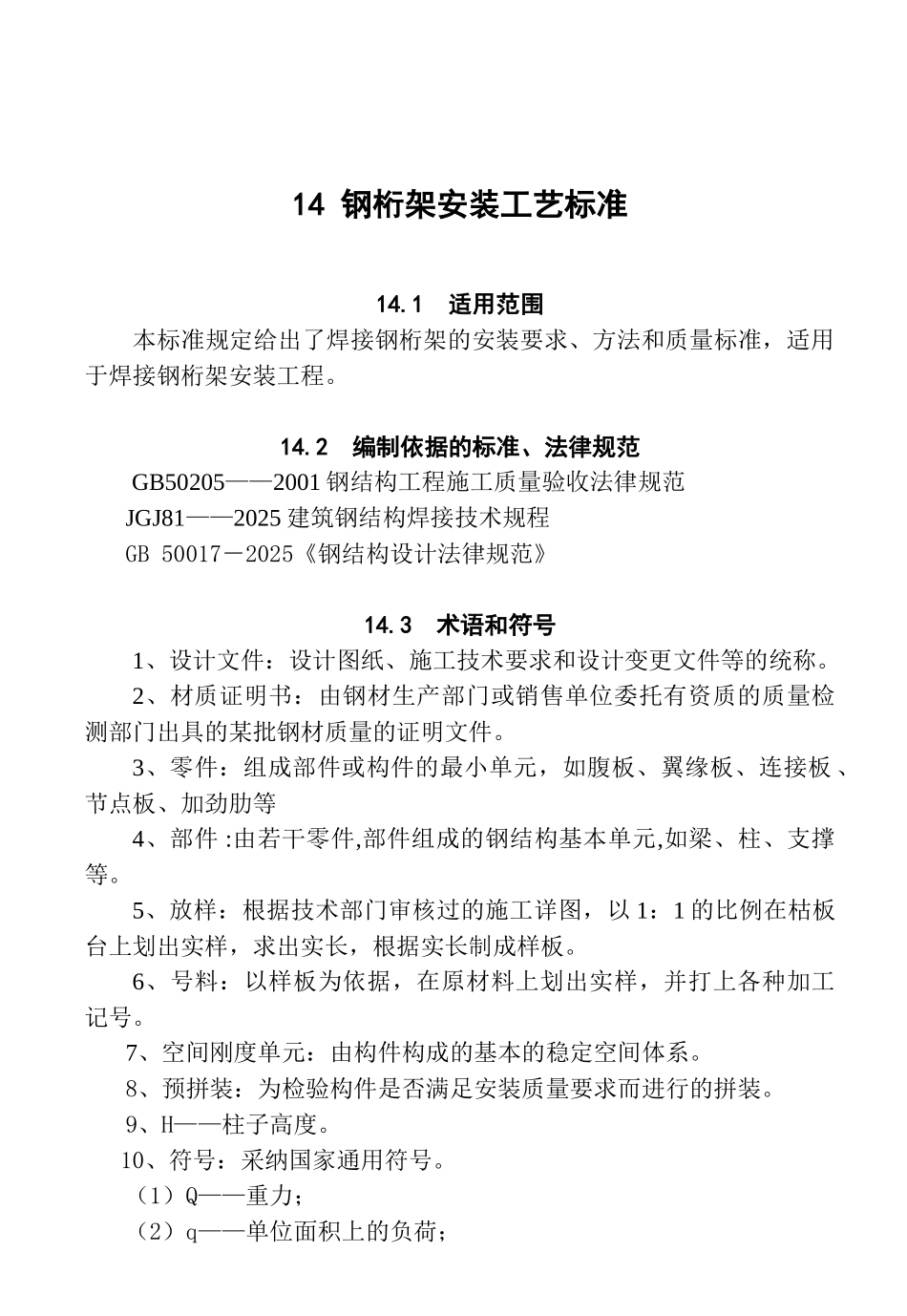

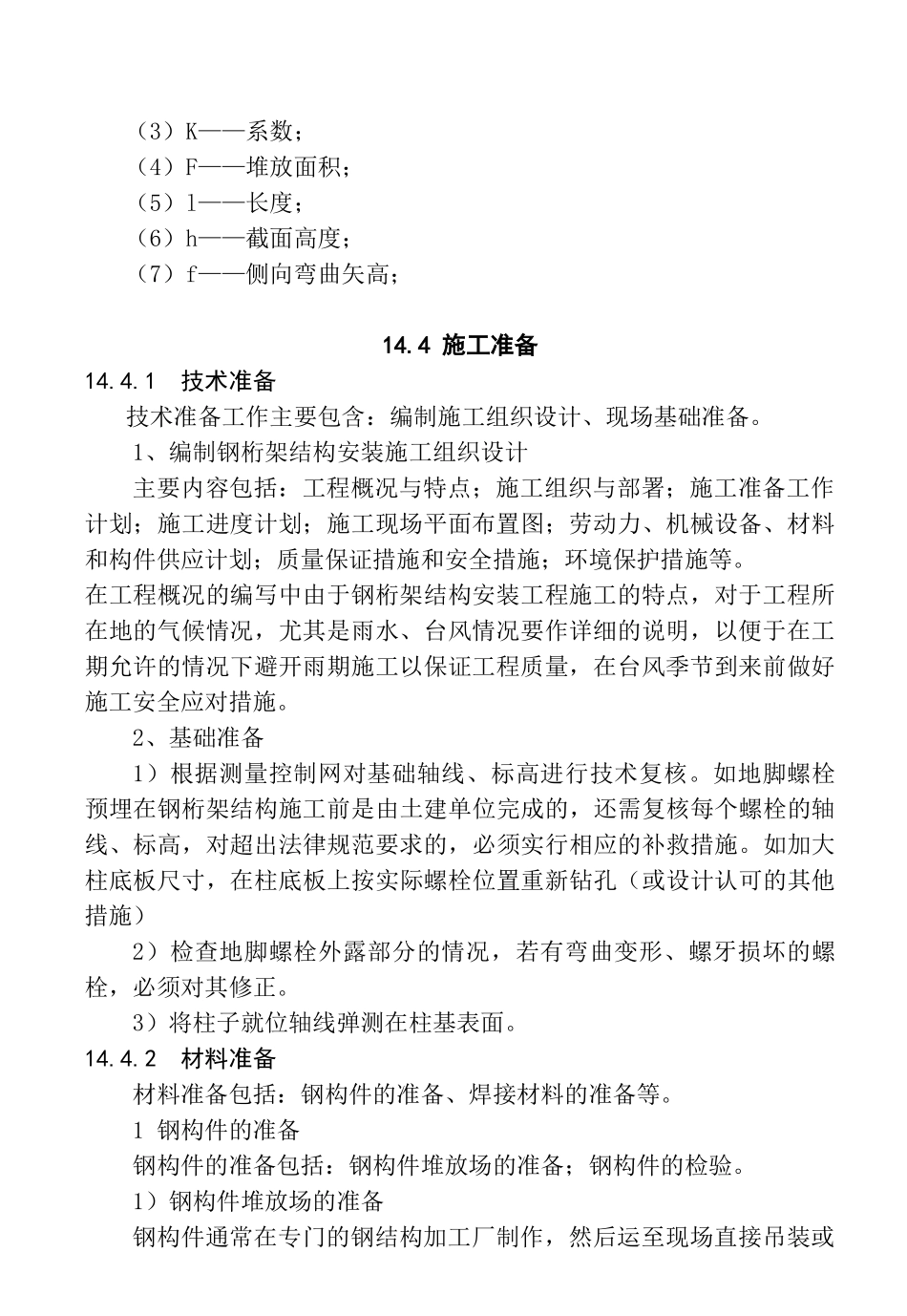

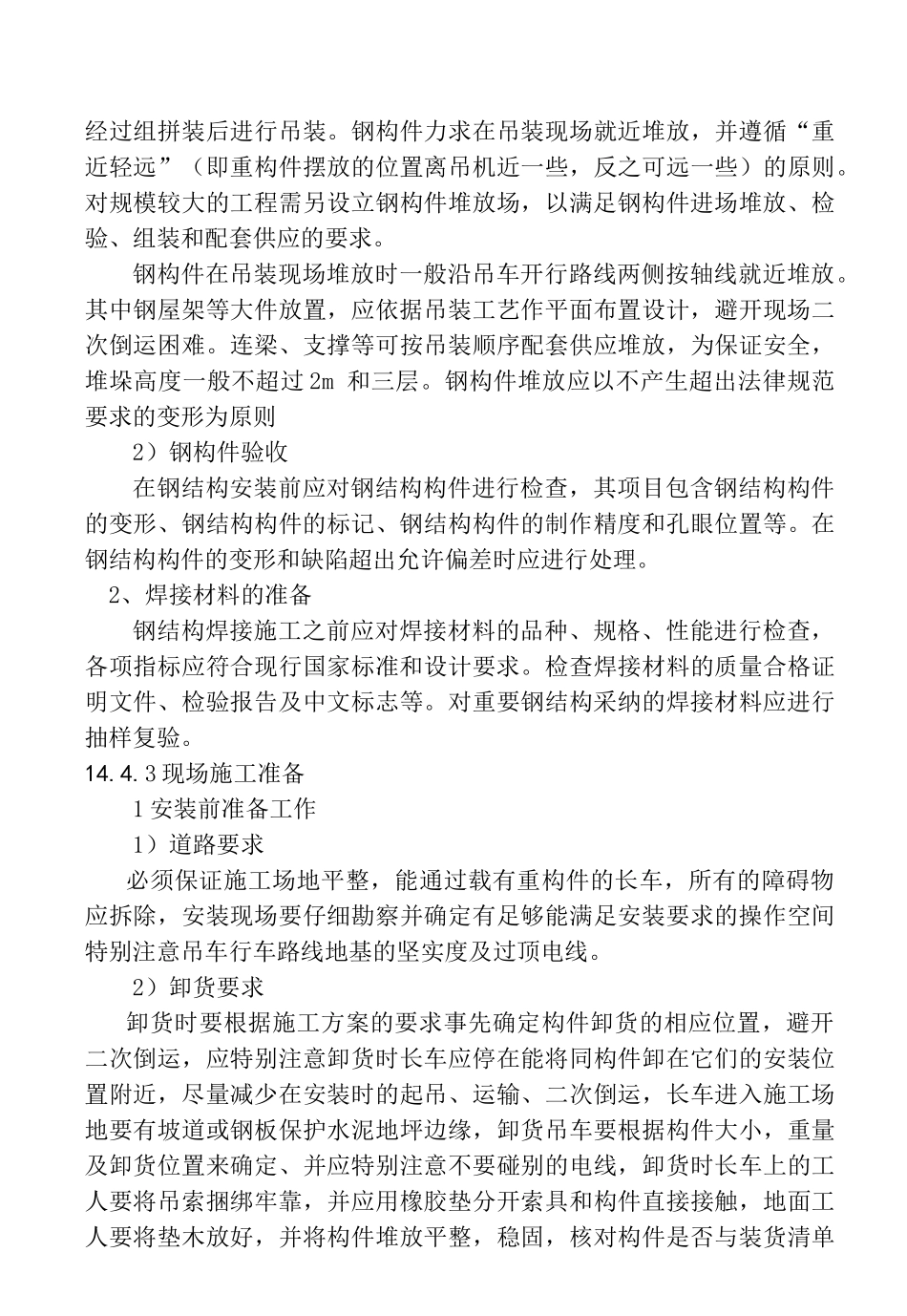

14 钢桁架安装工艺标准14.1 适用范围本标准规定给出了焊接钢桁架的安装要求、方法和质量标准，适用于焊接钢桁架安装工程。14.2 编制依据的标准、法律规范GB50205——2001 钢结构工程施工质量验收法律规范JGJ81——2025 建筑钢结构焊接技术规程GB 50017－2025《钢结构设计法律规范》14.3 术语和符号1、设计文件：设计图纸、施工技术要求和设计变更文件等的统称。2、材质证明书：由钢材生产部门或销售单位委托有资质的质量检测部门出具的某批钢材质量的证明文件。3、零件：组成部件或构件的最小单元，如腹板、翼缘板、连接板 、节点板、加劲肋等4、部件 :由若干零件,部件组成的钢结构基本单元,如梁、柱、支撑等。5、放样：根据技术部门审核过的施工详图，以 1：1 的比例在枯板台上划出实样，求出实长，根据实长制成样板。6、号料：以样板为依据，在原材料上划出实样，并打上各种加工记号。7、空间刚度单元：由构件构成的基本的稳定空间体系。8、预拼装：为检验构件是否满足安装质量要求而进行的拼装。9、H——柱子高度。10、符号：采纳国家通用符号。（1）Q——重力；（2）q——单位面积上的负荷；（3）K——系数；（4）F——堆放面积；（5）l——长度；（6）h——截面高度；（7）f——侧向弯曲矢高；14.4 施工准备14.4.1 技术准备技术准备工作主要包含：编制施工组织设计、现场基础准备。1、编制钢桁架结构安装施工组织设计主要内容包括：工程概况与特点；施工组织与部署；施工准备工作计划；施工进度计划；施工现场平面布置图；劳动力、机械设备、材料和构件供应计划；质量保证措施和安全措施；环境保护措施等。在工程概况的编写中由于钢桁架结构安装工程施工的特点，对于工程所在地的气候情况，尤其是雨水、台风情况要作详细的说明，以便于在工期允许的情况下避开雨期施工以保证工程质量，在台风季节到来前做好施工安全应对措施。2、基础准备1）根据测量控制网对基础轴线、标高进行技术复核。如地脚螺栓预埋在钢桁架结构施工前是由土建单位完成的，还需复核每个螺栓的轴线、标高，对超出法律规范要求的，必须实行相应的补救措施。如加大柱底板尺寸，在柱底板上按实际螺栓位置重新钻孔（或设计认可的其他措施）2）检查地脚螺栓外露部分的情况，若有弯曲变形、螺牙损坏的螺栓，必须对其修正。3）将柱子就位轴线弹测在柱基表面。14.4.2 材料准备材料准备包括：钢构件的准备、焊接材料的准备等。1 钢构件的准备钢构件的准备包括：钢构...
