180万吨年催化装置结构防腐施工方案解析

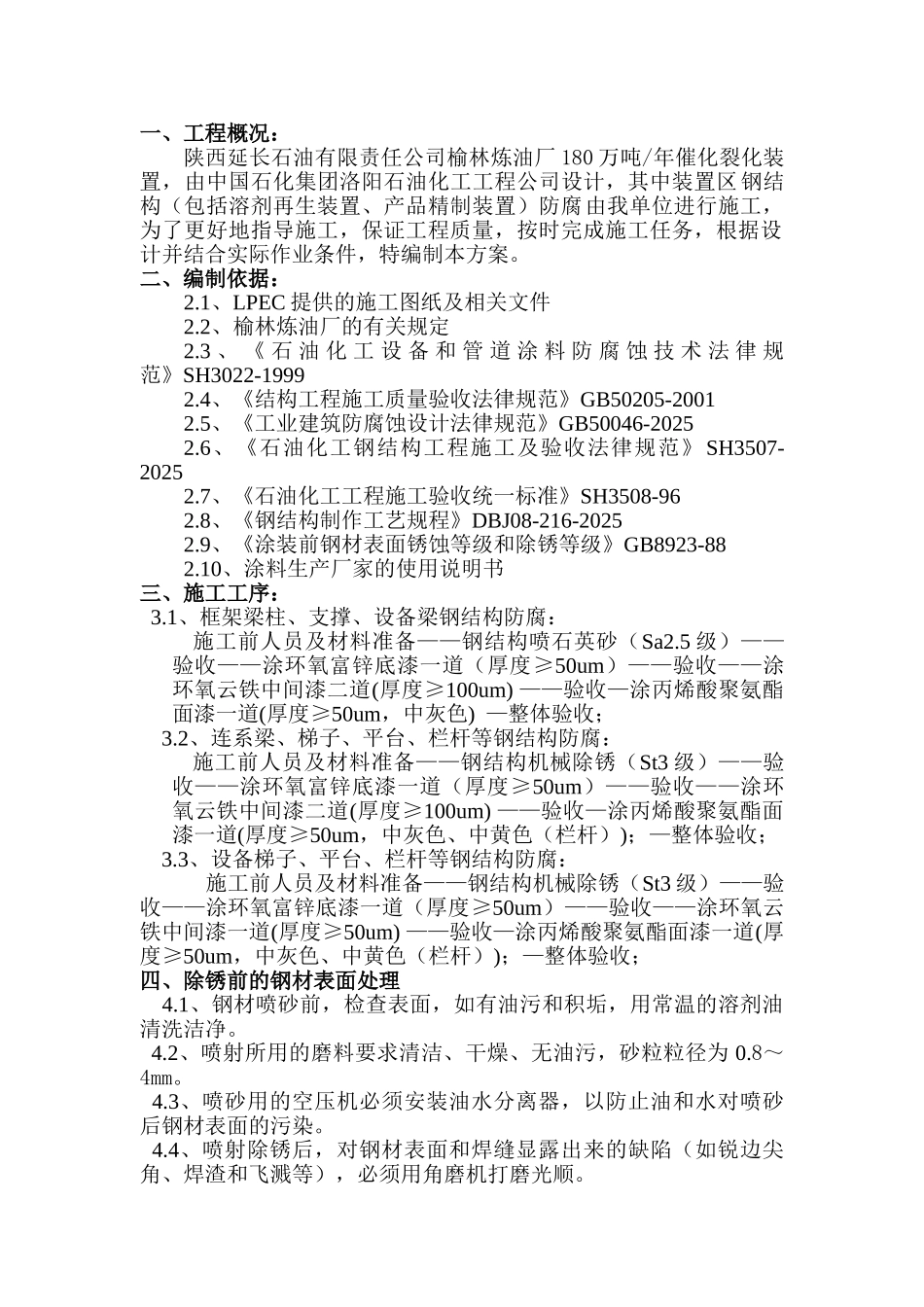

一、工程概况：陕西延长石油有限责任公司榆林炼油厂 180 万吨/年催化裂化装置，由中国石化集团洛阳石油化工工程公司设计，其中装置区钢结构（包括溶剂再生装置、产品精制装置）防腐由我单位进行施工，为了更好地指导施工，保证工程质量，按时完成施工任务，根据设计并结合实际作业条件，特编制本方案。二、编制依据：2.1、LPEC 提供的施工图纸及相关文件2.2、榆林炼油厂的有关规定2.3 、 《 石 油 化 工 设 备 和 管 道 涂 料 防 腐 蚀 技 术 法 律 规范》SH3022-19992.4、《结构工程施工质量验收法律规范》GB50205-20012.5、《工业建筑防腐蚀设计法律规范》GB50046-20252.6、《石油化工钢结构工程施工及验收法律规范》 SH3507-20252.7、《石油化工工程施工验收统一标准》SH3508-962.8、《钢结构制作工艺规程》DBJ08-216-20252.9、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-882.10、涂料生产厂家的使用说明书三、施工工序： 3.1、框架梁柱、支撑、设备梁钢结构防腐： 施工前人员及材料准备——钢结构喷石英砂（Sa2.5 级）——验收——涂环氧富锌底漆一道（厚度≥50um）——验收——涂环氧云铁中间漆二道(厚度≥100um) ——验收—涂丙烯酸聚氨酯面漆一道(厚度≥50um，中灰色) —整体验收；3.2、连系梁、梯子、平台、栏杆等钢结构防腐： 施工前人员及材料准备——钢结构机械除锈（St3 级）——验收——涂环氧富锌底漆一道（厚度≥50um）——验收——涂环氧云铁中间漆二道(厚度≥100um) ——验收—涂丙烯酸聚氨酯面漆一道(厚度≥50um，中灰色、中黄色（栏杆）)；—整体验收；3.3、设备梯子、平台、栏杆等钢结构防腐： 施工前人员及材料准备——钢结构机械除锈（St3 级）——验收——涂环氧富锌底漆一道（厚度≥50um）——验收——涂环氧云铁中间漆一道(厚度≥50um) ——验收—涂丙烯酸聚氨酯面漆一道(厚度≥50um，中灰色、中黄色（栏杆）)；—整体验收；四、除锈前的钢材表面处理 4.1、钢材喷砂前，检查表面，如有油污和积垢，用常温的溶剂油清洗洁净。 4.2、喷射所用的磨料要求清洁、干燥、无油污，砂粒粒径为 0.8～4mm。 4.3、喷砂用的空压机必须安装油水分离器，以防止油和水对喷砂后钢材表面的污染。 4.4、喷射除锈后，对钢材表面和焊缝显露出来的缺陷（如锐边尖角、焊渣和飞溅等），必须用角磨机打磨光顺。 4.5、当空气相对湿度大于 80%时，不得进行喷砂作业。 4.6、喷砂处理后的钢结构表面，采...
