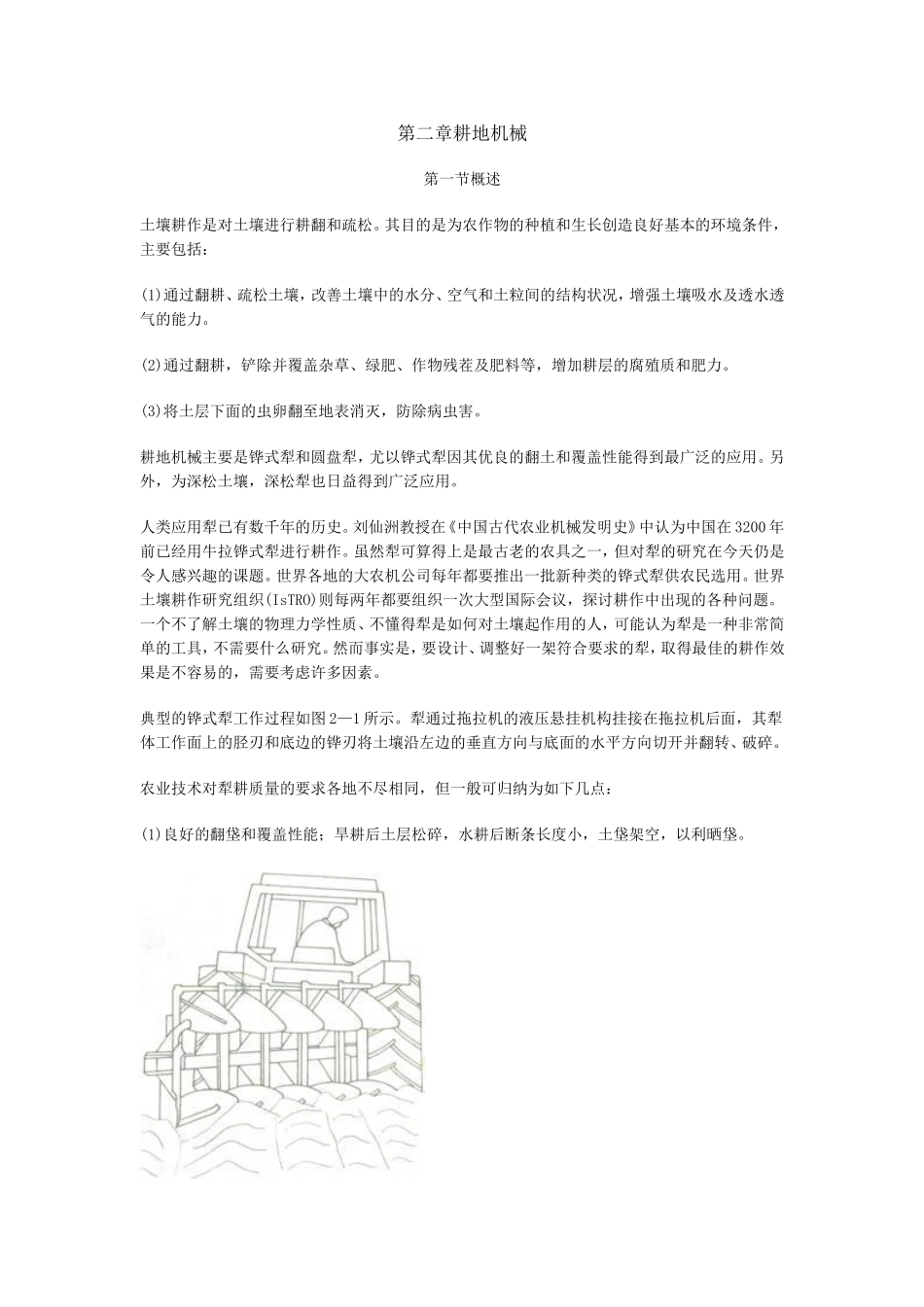

第二章耕地机械第一节概述土壤耕作是对土壤进行耕翻和疏松。其目的是为农作物的种植和生长创造良好基本的环境条件，主要包括：(1)通过翻耕、疏松土壤，改善土壤中的水分、空气和土粒间的结构状况，增强土壤吸水及透水透气的能力。(2)通过翻耕，铲除并覆盖杂草、绿肥、作物残茬及肥料等，增加耕层的腐殖质和肥力。(3)将土层下面的虫卵翻至地表消灭，防除病虫害。耕地机械主要是铧式犁和圆盘犁，尤以铧式犁因其优良的翻土和覆盖性能得到最广泛的应用。另外，为深松土壤，深松犁也日益得到广泛应用。人类应用犁已有数千年的历史。刘仙洲教授在《中国古代农业机械发明史》中认为中国在3200年前已经用牛拉铧式犁进行耕作。虽然犁可算得上是最古老的农具之一，但对犁的研究在今天仍是令人感兴趣的课题。世界各地的大农机公司每年都要推出一批新种类的铧式犁供农民选用。世界土壤耕作研究组织(IsTRO)则每两年都要组织一次大型国际会议，探讨耕作中出现的各种问题。一个不了解土壤的物理力学性质、不懂得犁是如何对土壤起作用的人，可能认为犁是一种非常简单的工具，不需要什么研究。然而事实是，要设计、调整好一架符合要求的犁，取得最佳的耕作效果是不容易的，需要考虑许多因素。典型的铧式犁工作过程如图2—1所示。犁通过拖拉机的液压悬挂机构挂接在拖拉机后面，其犁体工作面上的胫刃和底边的铧刃将土壤沿左边的垂直方向与底面的水平方向切开并翻转、破碎。农业技术对犁耕质量的要求各地不尽相同，但一般可归纳为如下几点：(1)良好的翻垡和覆盖性能；旱耕后土层松碎，水耕后断条长度小，土垡架空，以利晒垡。图2-l犁耕作业(2)耕深一致、沟底平整。(3)不漏耕、不重耕、耕后地表平整。第二节犁的类型一、普通铧式犁1．一般构造普通铧式犁是指具有铧式犁基本工作部件，用于一般目的的旱地、水田犁等。图2—2为一普通铧式犁，具有犁架、圆犁刀、小前铧、主犁体等主要部件。圆犁刀协助犁体切出侧面沟壁；小前铧将表层右前方的表土层和残茬杂草翻至沟底，提高复盖性能；主犁体和圆犁刀、小前铧一起，完成对土壤的切割与翻转工作。主犁体是铧式犁不可缺少的主要工作部件。有些犁为了结构紧凑，没有圆犁刀和小前犁。除了以上部件外，铧式犁还可有限深轮、调节机构、安全机构、升降机构等附件。2．铧式犁的挂接方式(1)牵引犁这种犁是拖拉机最早发展的机型。它和拖拉机间是以单点挂接，拖拉机的挂接装置对犁只起牵引作用。这种挂接方式对拖拉机和犁之间的配合要求较少，所以发展最早。牵引犁由牵引架、犁架、犁体、机械或液压升降机构、调节机构、行走轮、安全装置等部件组成(图2—3)。耕地时，借助机械或液压机构来控制地轮相对犁体的高度，从而达到控制耕深及水平的目的。图2—2普通铧式犁1．犁架2．圆犁刀3．小前铧4．主犁体图2—3牵引犁1．尾轮拉杆2．水平调节手轮3．深浅调节手轮4．牵引杆5．沟轮6．地轮7．犁架8．犁体9．尾轮（2)悬挂犁悬挂犁通过悬挂架与拖拉机的三点悬挂机构联接，靠拖拉机的液压提升机构升降。悬挂犁结构紧凑、机动性强，是生产中应用最广的类型。除了部分旱地犁外，南方的水田犁由于水田田块一般较小，故都采用悬挂犁。图2—4所示为南方系列水田犁。有的悬挂犁设有支地撑杆，而用一限深轮保持停放稳定，在拖拉机液压悬挂机构采用高度调节时，限深轮还用来控制耕深。手扶拖拉机犁也都采用悬挂式，结构紧凑，重量轻，靠手动升降机构控制犁的升降。(3)半悬挂犁半悬挂犁是在悬挂犁基础上发展起来的新机型。随着现代拖拉机功率的不断提高，所配的犁越来越宽，纵向长度也越来越长，这就使得拖拉机在田头提升悬挂犁转弯以及路上行走时的纵向稳定性和操向性受到影响。为了解决这个问题，出现了介于悬挂犁与牵引犁之间的半悬挂犁。如图2—6所示。这种犁的前部象悬挂犁，通过悬挂架与拖拉机液压悬挂系统相连，但悬挂架与犁架之间不是固定在一起而是杆件绞接。因此液压提升机构提起时，只是犁的前端被提起。犁的后端象牵引犁一样设有限深轮及尾轮机构，通过液压油缸来改变尾轮相对于犁架的高度。前后液压机构配合，就能改变犁的工作深度及实现工作位置与运输位置的转换。机组转弯...
