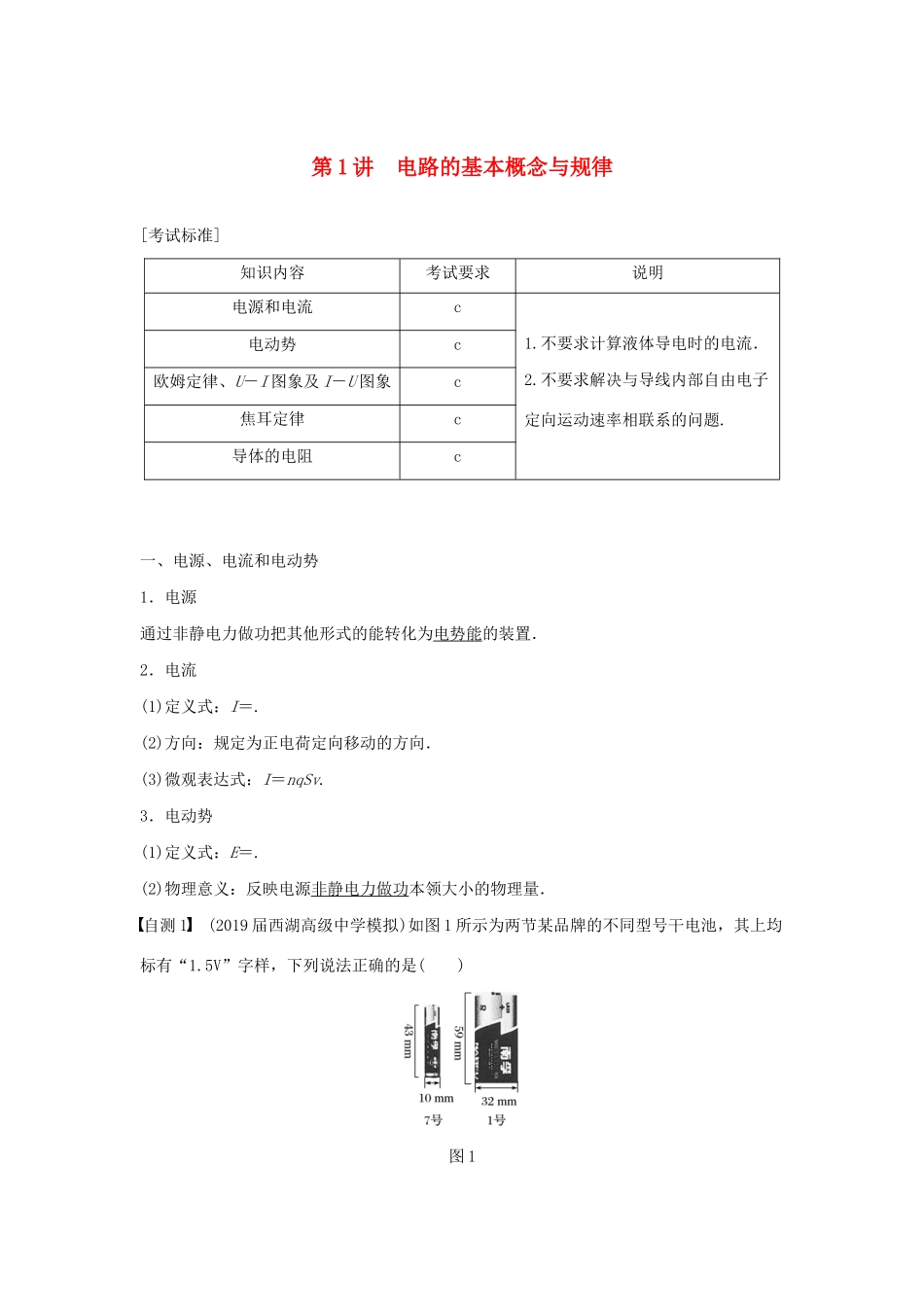

第 1 讲 电路的基本概念与规律[考试标准]知识内容考试要求说明电源和电流c1.不要求计算液体导电时的电流．2.不要求解决与导线内部自由电子定向运动速率相联系的问题.电动势c欧姆定律、U－I 图象及 I－U 图象c焦耳定律c导体的电阻c一、电源、电流和电动势1．电源通过非静电力做功把其他形式的能转化为电势能的装置．2．电流(1)定义式：I＝.(2)方向：规定为正电荷定向移动的方向．(3)微观表达式：I＝nqSv.3．电动势(1)定义式：E＝.(2)物理意义：反映电源非静电力做功本领大小的物理量．自测 1 (2019 届西湖高级中学模拟)如图 1 所示为两节某品牌的不同型号干电池，其上均标有“1.5V”字样，下列说法正确的是( )图 1A．两种型号的电池都有内阻而且一定相同B．两种型号的电池储存的能量一定一样多C．“1.5V”表示电池供电时正负极之间的电压为 1.5VD．“1.5V”表示电池供电时每通过 1C 的电荷量，有 1.5J 的化学能转化为电能答案 D二、欧姆定律、U－I 图象及 I－U 图象1．欧姆定律(1)表达式：I＝.(2)适用范围① 金属导电和电解质溶液导电(对气态导体和半导体元件不适用)．② 纯电阻电路(不含电动机、电解槽等的电路)．2．U－I 图象及 I－U 图象的比较图线比较内容 I－U 图象(伏安特性曲线)U－I 图象斜率图线上的点与坐标原点连线的斜率表示导体电阻的倒数图线上的点与坐标原点连线的斜率表示导体的电阻线性元件R1＞R2R1＜R2非线性元件电阻随电压 U 的增大而增大电阻随电压 U 的增大而减小自测 2 (多选)如图 2 所示是电阻 R 的 I－U 图象，图中 α＝45°，由此得出( )图 2A．通过电阻的电流与两端电压成正比B．电阻 R＝0.5ΩC．因 I－U 图象的斜率表示电阻的倒数，故 R＝＝1.0ΩD．在 R 两端加上 6.0V 的电压时，每秒通过电阻横截面的电荷量是 3.0C答案 AD三、电功、电热、电功率1．电功(1)定义：导体中的恒定电场对自由电荷的电场力做的功．(2)公式：W＝qU＝IUt(适用于任何电路)．(3)电流做功的实质：电能转化为其他形式的能的过程．2．电功率(1)定义：单位时间内电流做的功，表示电流做功的快慢．(2)公式：P＝＝UI(适用于任何电路)．3．焦耳定律(1)电热：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．(2)表达式：Q＝I 2 Rt .4．热功率(1)定义：单位时间内的发热量．(2)表达式：P＝＝I 2 R .自测 3 如果家里的微波炉(1000W)、电视机(100W)和洗衣机(400...
