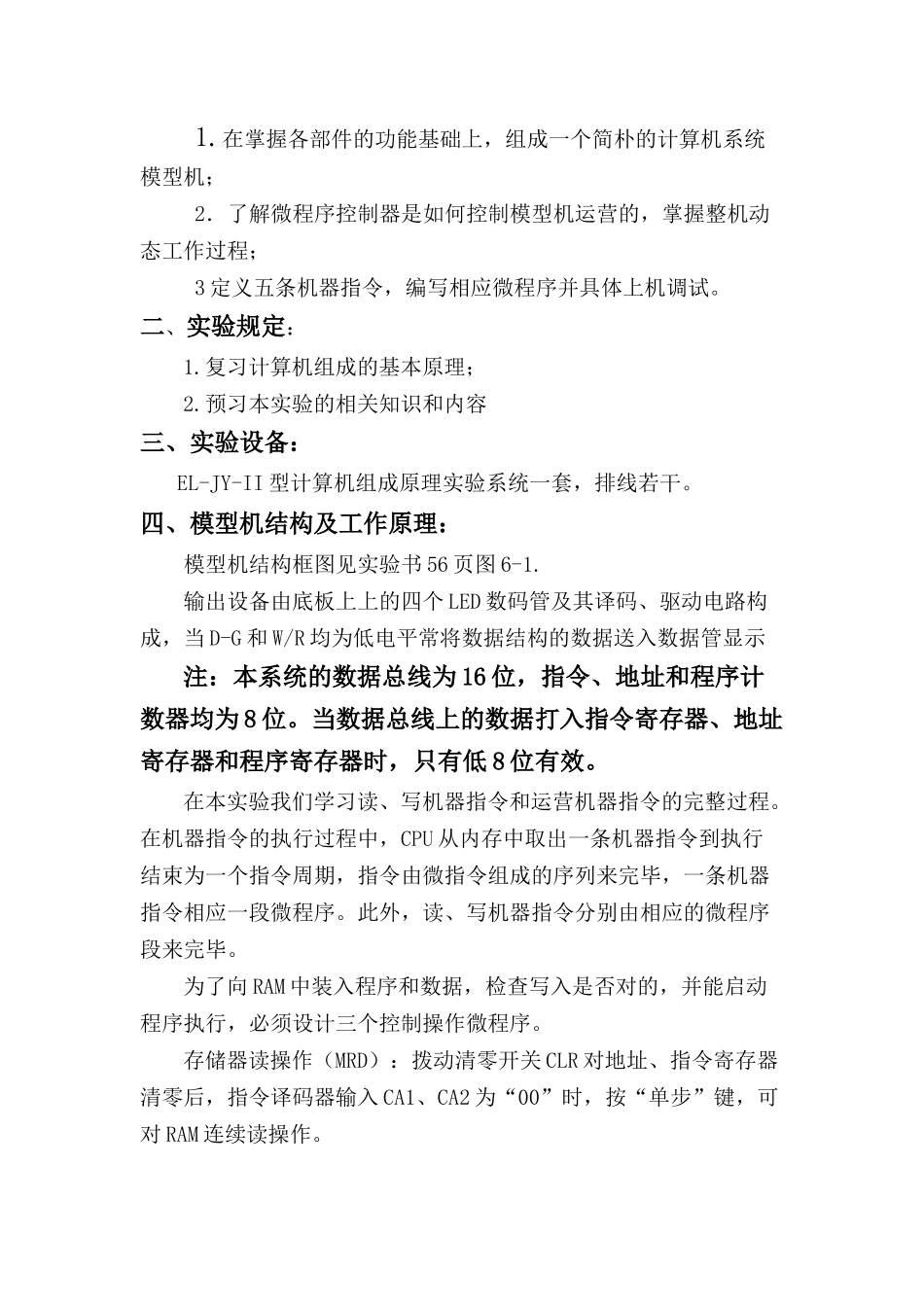

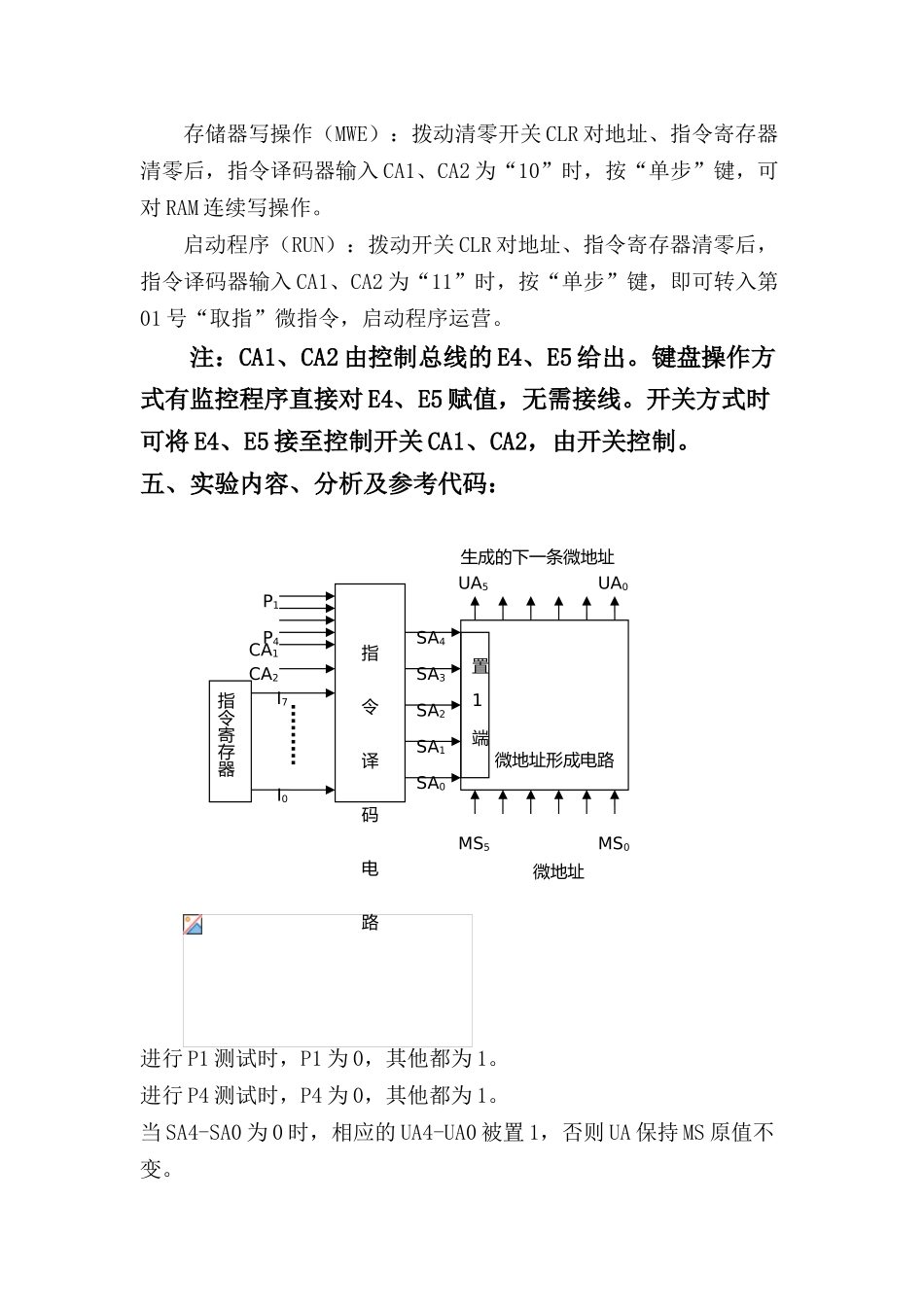

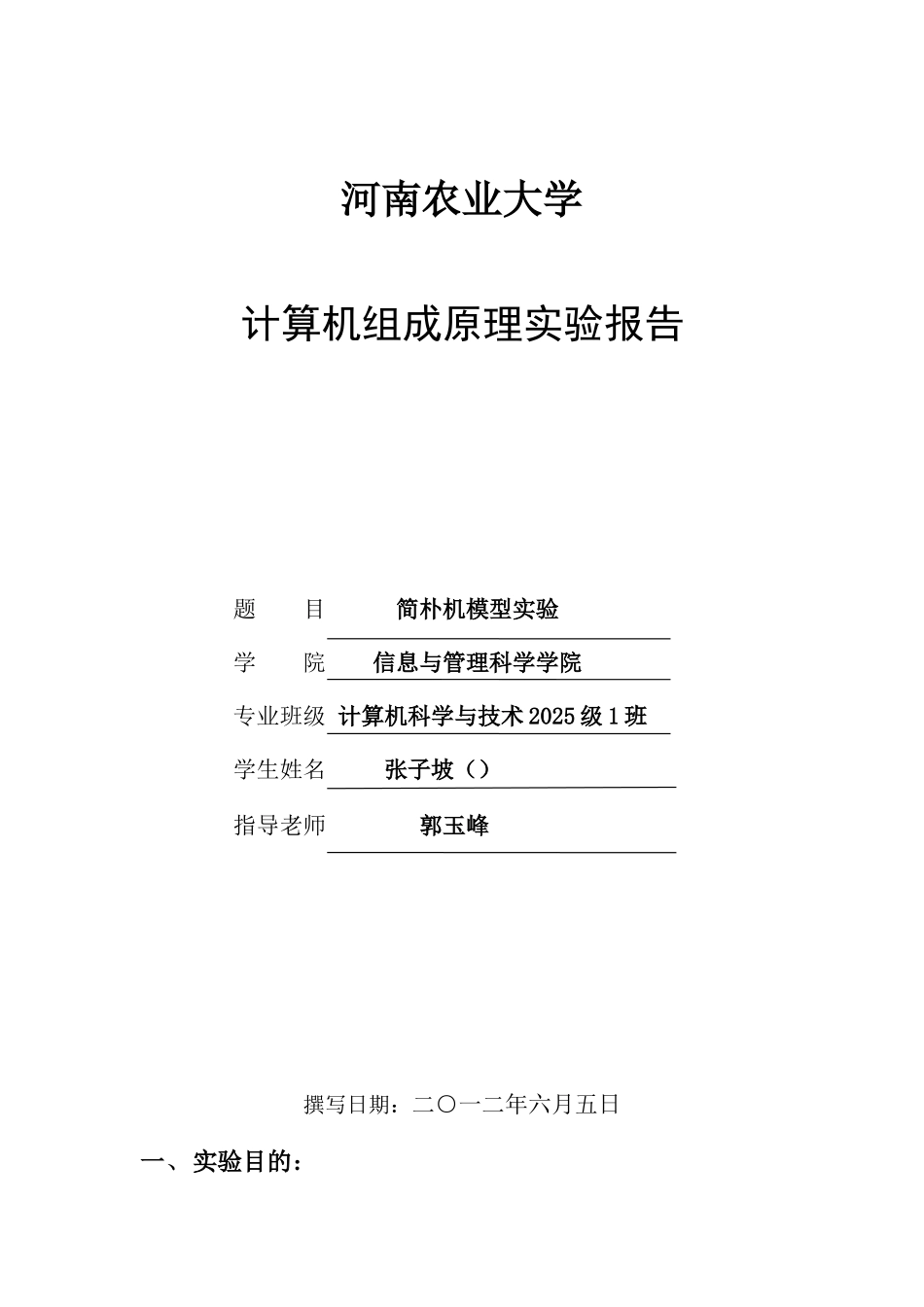

河南农业大学计算机组成原理实验报告 题 目 简朴机模型实验 学 院 信息与管理科学学院 专业班级 计算机科学与技术 2025 级 1 班 学生姓名 张子坡（） 指导老师 郭玉峰 撰写日期：二○一二年六月五日一、实验目的：1.在掌握各部件的功能基础上，组成一个简朴的计算机系统模型机；2．了解微程序控制器是如何控制模型机运营的，掌握整机动态工作过程；3 定义五条机器指令，编写相应微程序并具体上机调试。二、实验规定：1.复习计算机组成的基本原理；2.预习本实验的相关知识和内容三、实验设备： EL-JY-II 型计算机组成原理实验系统一套，排线若干。四、模型机结构及工作原理： 模型机结构框图见实验书 56 页图 6-1. 输出设备由底板上上的四个 LED 数码管及其译码、驱动电路构成，当 D-G 和 W/R 均为低电平常将数据结构的数据送入数据管显示 注：本系统的数据总线为 16 位，指令、地址和程序计数器均为 8 位。当数据总线上的数据打入指令寄存器、地址寄存器和程序寄存器时，只有低 8 位有效。在本实验我们学习读、写机器指令和运营机器指令的完整过程。在机器指令的执行过程中，CPU 从内存中取出一条机器指令到执行结束为一个指令周期，指令由微指令组成的序列来完毕，一条机器指令相应一段微程序。此外，读、写机器指令分别由相应的微程序段来完毕。为了向 RAM 中装入程序和数据，检查写入是否对的，并能启动程序执行，必须设计三个控制操作微程序。存储器读操作（MRD）：拨动清零开关 CLR 对地址、指令寄存器清零后，指令译码器输入 CA1、CA2 为“00”时，按“单步”键，可对 RAM 连续读操作。存储器写操作（MWE）：拨动清零开关 CLR 对地址、指令寄存器清零后，指令译码器输入 CA1、CA2 为“10”时，按“单步”键，可对 RAM 连续写操作。启动程序（RUN）：拨动开关 CLR 对地址、指令寄存器清零后，指令译码器输入 CA1、CA2 为“11”时，按“单步”键，即可转入第01 号“取指”微指令，启动程序运营。 注：CA1、CA2 由控制总线的 E4、E5 给出。键盘操作方式有监控程序直接对 E4、E5 赋值，无需接线。开关方式时可将 E4、E5 接至控制开关 CA1、CA2，由开关控制。五、实验内容、分析及参考代码：进行 P1 测试时，P1 为 0，其他都为 1。进行 P4 测试时，P4 为 0，其他都为 1。当 SA4-SA0 为 0 时，相应的 UA4-UA0 被置 1，否则 UA 保持 MS 原值不变。指令译...
