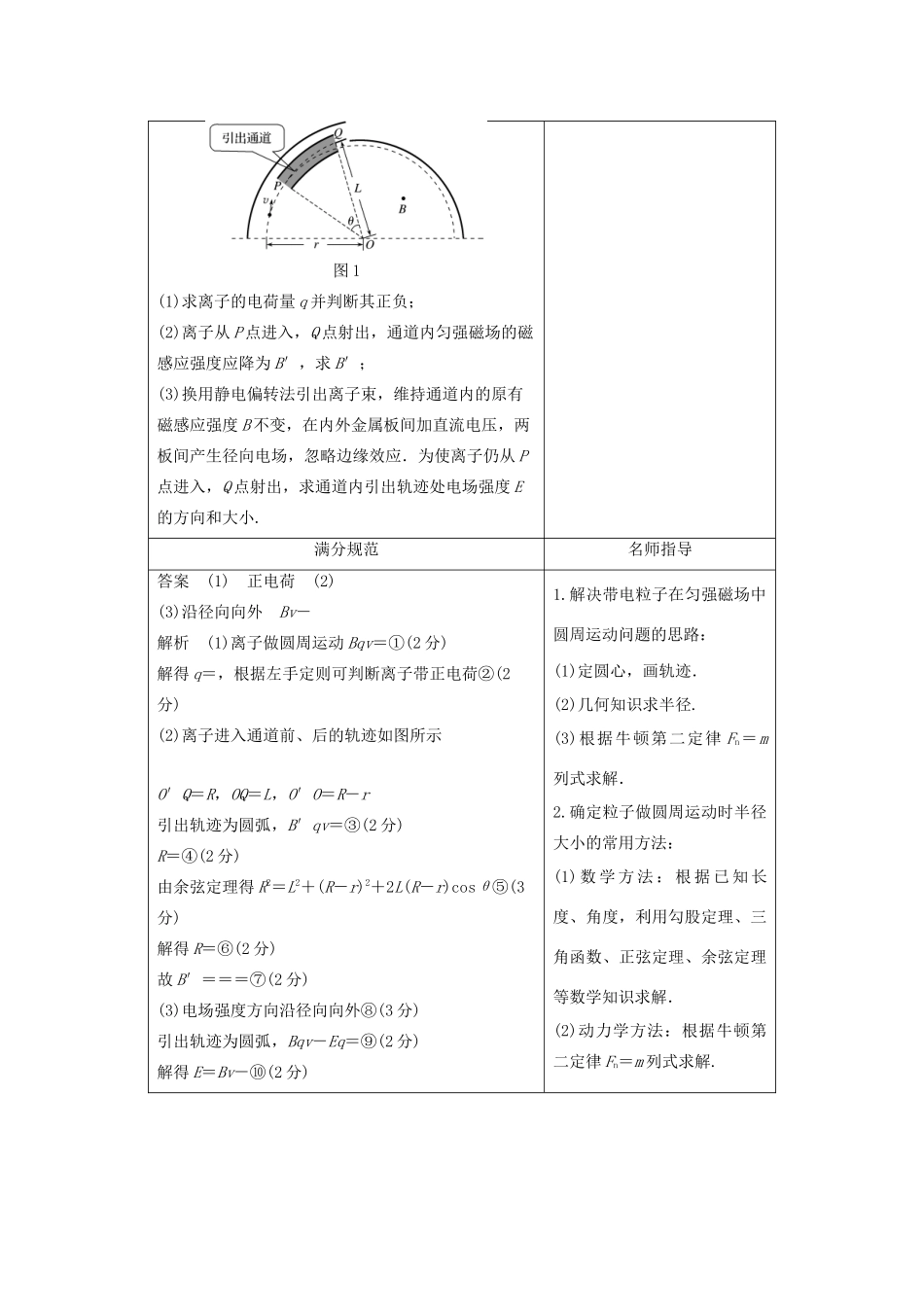

第九章 磁场规范表达不仅仅是要书写工整和美观的问题，更侧重的是学科思维和学科潜能的问题．物理学科对规范的要求主要包括以下几个方面：(1)思维规范：主要是指从审题到挖掘题目隐含条件；从读题到信息提取和提炼，再到建立物理模型的过程．思维规范最能反映一个学生的学科素养和学科能力．(2)表达规范：实际上表达的内容正是思维流程的呈现，语言表达要准确应用物理学科语言．(3)书写规范：一组美观的文字，给人赏心悦目的感觉，特别是在繁重的阅卷任务前，给老师以惊喜．经典案例审题流程(22 分)(2015·浙江高考)使用回旋加速器的实验需要把离子束从加速器中引出，离子束引出的方法有磁屏蔽通道法和静电偏转法等．质量为 m、速度为 v 的离子在回旋加速器内旋转，旋转轨道是半径为 r 的圆，圆心在 O 点，轨道在垂直纸面向外的匀强磁场中，磁感应强度为 B.为引出离子束，使用磁屏蔽通道法设计引出器．引出器原理如图 1 所示，一对圆弧形金属板组成弧形引出通道，通道的圆心位于 O′点(O′点图中未画出)．引出离子时，令引出通道内磁场的磁感应强度降低，从而使离子从 P 点进入通道，沿通道中心线从 Q 点射出．已知 OQ 长度为 L，OQ 与 OP 的夹角为 θ. 图 1(1)求离子的电荷量 q 并判断其正负；(2)离子从 P 点进入，Q 点射出，通道内匀强磁场的磁感应强度应降为 B′，求 B′；(3)换用静电偏转法引出离子束，维持通道内的原有磁感应强度 B 不变，在内外金属板间加直流电压，两板间产生径向电场，忽略边缘效应．为使离子仍从 P点进入，Q 点射出，求通道内引出轨迹处电场强度 E的方向和大小.满分规范名师指导答案 (1) 正电荷 (2)(3)沿径向向外 Bv－解析 (1)离子做圆周运动 Bqv＝①(2 分)解得 q＝，根据左手定则可判断离子带正电荷②(2分)(2)离子进入通道前、后的轨迹如图所示O′Q＝R，OQ＝L，O′O＝R－r引出轨迹为圆弧，B′qv＝③(2 分)R＝④(2 分)由余弦定理得 R2＝L2＋(R－r)2＋2L(R－r)cosθ⑤(3分)解得 R＝⑥(2 分)故 B′＝＝＝⑦(2 分)(3)电场强度方向沿径向向外⑧(3 分)引出轨迹为圆弧，Bqv－Eq＝⑨(2 分)解得 E＝Bv－⑩(2 分)1.解决带电粒子在匀强磁场中圆周运动问题的思路：(1)定圆心，画轨迹．(2)几何知识求半径.(3)根据牛顿第二定律 Fn＝m列式求解．2.确定粒子做圆周运动时半径大小的常用方法：(1) 数 学 方 法 ： 根 据 已 知 长度、角度，利用勾股定理、三角函数、正弦定理、余弦定理等数学知识求解．(2)动力学方法：根据牛顿第二定律 Fn＝m 列式求解.
