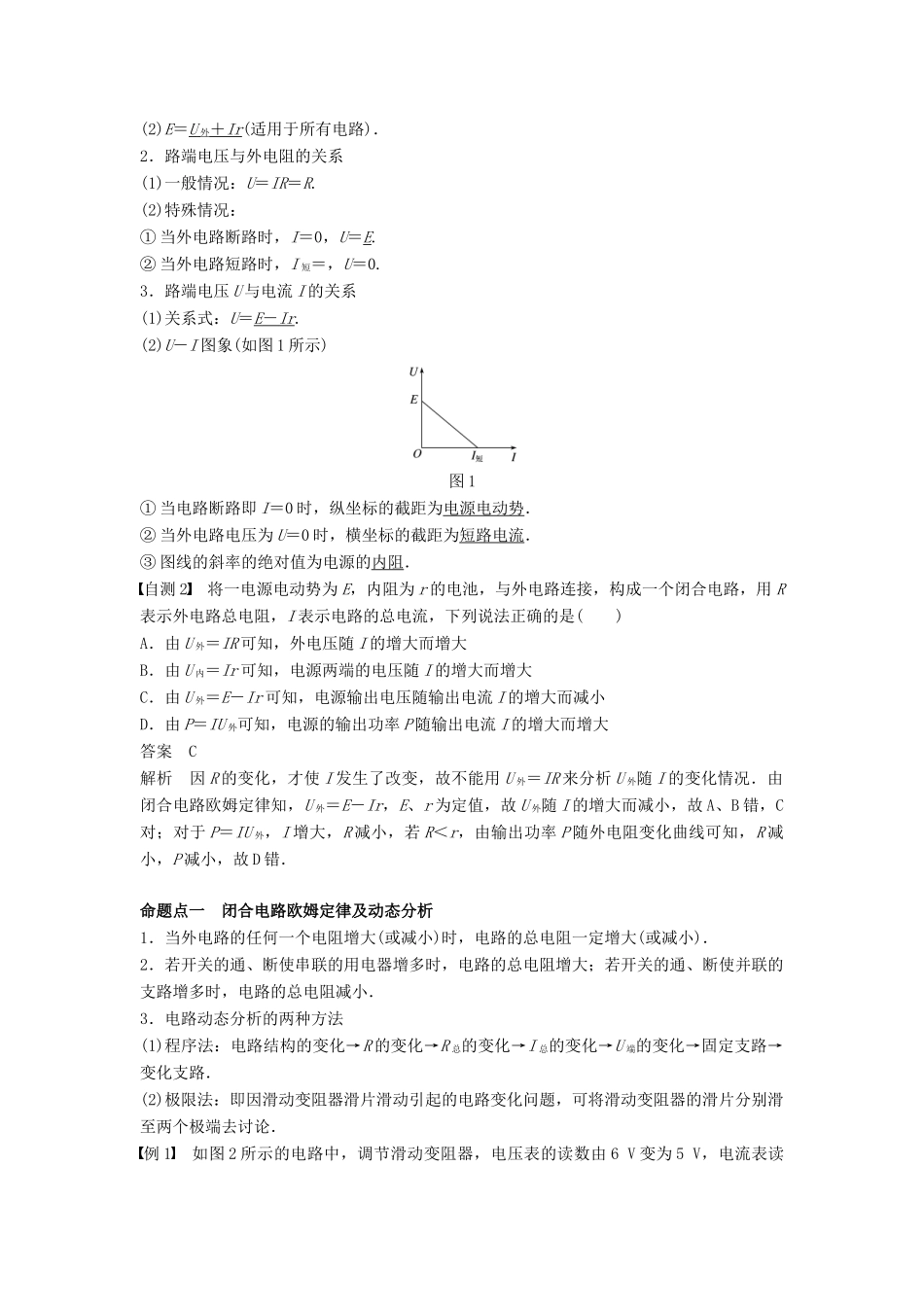

第 2 讲 闭合电路欧姆定律[考试标准]知识内容必考要求加试要求说明串联电路和并联电路cc1.不要求解决无穷网络等复杂电路的问题．2.电表改装只限于改装成单量程电压表和电流表．3.不要求分析外电路为混联电路的动态电路问题.闭合电路的欧姆定律cd一、串联电路和并联电路1．电路的串、并联串联并联电流I＝I1＝I2＝…＝InI＝I1＋ I 2＋…＋ I n电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝＋＋…＋电压与电流分配电压与各部分电路的电阻成正比电流与各支路的电阻成反比功率分配与各部分电路的电阻成正比与各支路的电阻成反比2.两个重要的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻值变大或变小时，串联的总电阻变大或变小．(2)并联电路的总电阻小于电路中任意一个支路电阻，任意一个支路电阻值变大或变小时，电路的总电阻变大或变小．自测 1 电阻 R1与 R2并联在电路中，通过 R1与 R2的电流之比为 1∶2，则当 R1与 R2串联后接入电路中时，R1与 R2两端电压之比 U1∶U2为( )A．1∶2 B．2∶1C．1∶4 D．4∶1答案 B解析 两电阻并联时，两端电压相等，因电流之比为 1∶2，故 R1∶R2＝2∶1；当两电阻串联时，有相同的电流，由 U＝IR 可知，U1∶U2＝2∶1，选项 B 正确．二、闭合电路的欧姆定律1．公式(1)I＝(只适用于纯电阻电路)．(2)E＝U 外＋ Ir (适用于所有电路)．2．路端电压与外电阻的关系(1)一般情况：U＝IR＝R.(2)特殊情况：① 当外电路断路时，I＝0，U＝E.② 当外电路短路时，I 短＝，U＝0.3．路端电压 U 与电流 I 的关系(1)关系式：U＝E － Ir .(2)U－I 图象(如图 1 所示)图 1① 当电路断路即 I＝0 时，纵坐标的截距为电源电动势．② 当外电路电压为 U＝0 时，横坐标的截距为短路电流．③ 图线的斜率的绝对值为电源的内阻．自测 2 将一电源电动势为 E，内阻为 r 的电池，与外电路连接，构成一个闭合电路，用 R表示外电路总电阻，I 表示电路的总电流，下列说法正确的是( )A．由 U 外＝IR 可知，外电压随 I 的增大而增大B．由 U 内＝Ir 可知，电源两端的电压随 I 的增大而增大C．由 U 外＝E－Ir 可知，电源输出电压随输出电流 I 的增大而减小D．由 P＝IU 外可知，电源的输出功率 P 随输出电流 I 的增大而增大答案 C解析 因 R 的变化，才使 I 发生了改变，故不能用 U 外＝IR 来分析 U 外随 I 的变化情况...
