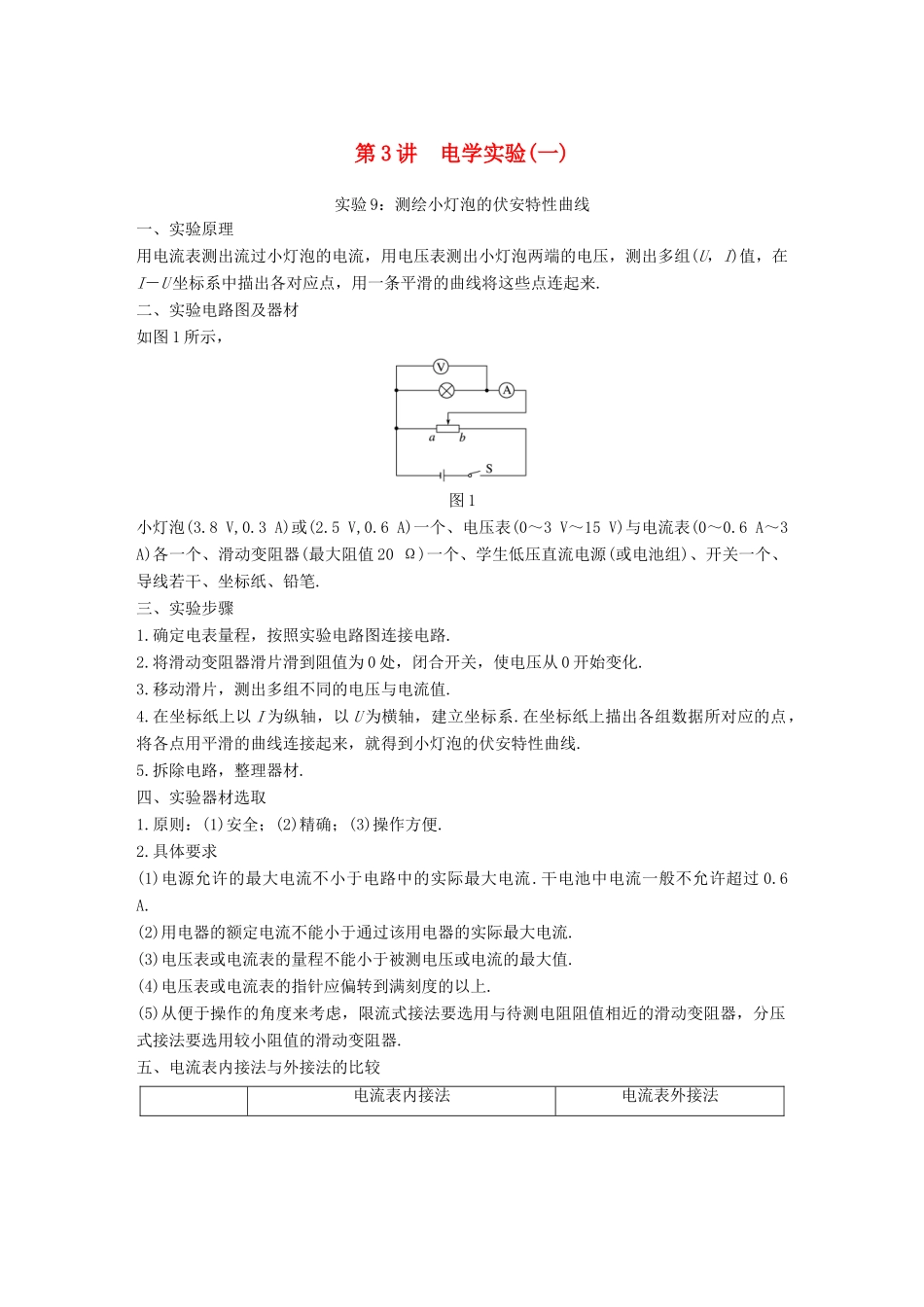

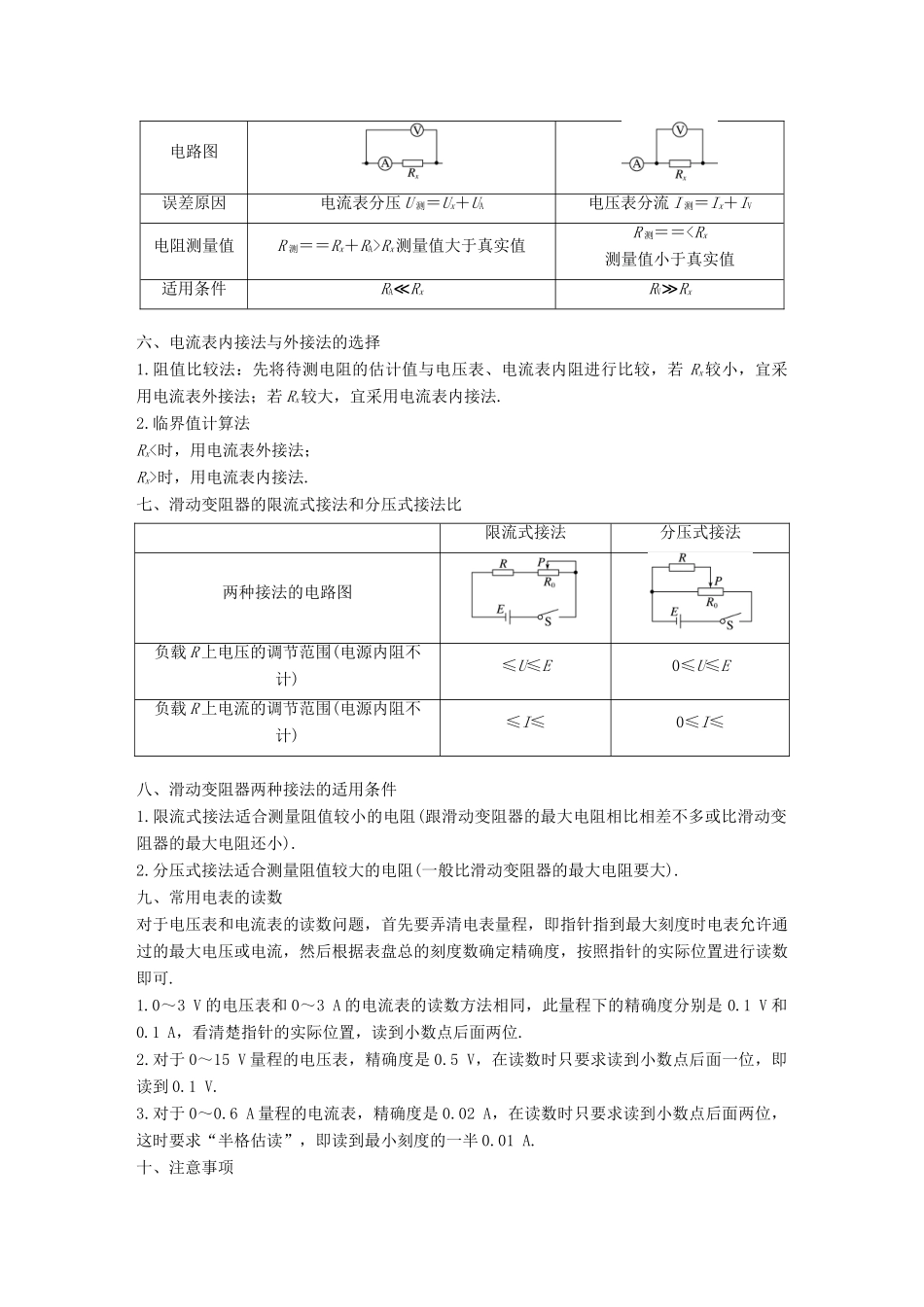

第 3 讲 电学实验(一)实验 9：测绘小灯泡的伏安特性曲线一、实验原理用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在I－U 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来.二、实验电路图及器材如图 1 所示，图 1小灯泡(3.8 V,0.3 A)或(2.5 V,0.6 A)一个、电压表(0～3 V～15 V)与电流表(0～0.6 A～3 A)各一个、滑动变阻器(最大阻值 20 Ω)一个、学生低压直流电源(或电池组)、开关一个、导线若干、坐标纸、铅笔.三、实验步骤1.确定电表量程，按照实验电路图连接电路.2.将滑动变阻器滑片滑到阻值为 0 处，闭合开关，使电压从 0 开始变化.3.移动滑片，测出多组不同的电压与电流值.4.在坐标纸上以 I 为纵轴，以 U 为横轴，建立坐标系.在坐标纸上描出各组数据所对应的点，将各点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线.5.拆除电路，整理器材.四、实验器材选取1.原则：(1)安全；(2)精确；(3)操作方便.2.具体要求(1)电源允许的最大电流不小于电路中的实际最大电流.干电池中电流一般不允许超过 0.6 A.(2)用电器的额定电流不能小于通过该用电器的实际最大电流.(3)电压表或电流表的量程不能小于被测电压或电流的最大值.(4)电压表或电流表的指针应偏转到满刻度的以上.(5)从便于操作的角度来考虑，限流式接法要选用与待测电阻阻值相近的滑动变阻器，分压式接法要选用较小阻值的滑动变阻器.五、电流表内接法与外接法的比较电流表内接法电流表外接法电路图误差原因电流表分压 U 测＝Ux＋UA电压表分流 I 测＝Ix＋IV电阻测量值R 测＝＝Rx＋RA>Rx测量值大于真实值R 测＝＝时，用电流表内接法.七、滑动变阻器的限流式接法和分压式接法比限流式接法分压式接法两种接法的电路图负载 R 上电压的调节范围(电源内阻不计)≤U≤E0≤U≤E负载 R 上电流的调节范围(电源内阻不计)≤I≤0≤I≤八、滑动变阻器两种接法的适用条件1.限流式接法适合测量阻值较小的电阻(跟滑动变阻器的最大电阻相比相差不多或比滑动变阻器的最大电阻还小).2.分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的最大电阻要大).九、常用电表的读数对...
