（浙江选考）高考物理大一轮复习 第十四章 实验与探究 第4讲 电学实验（二）学案-人教版高三全册物理学案

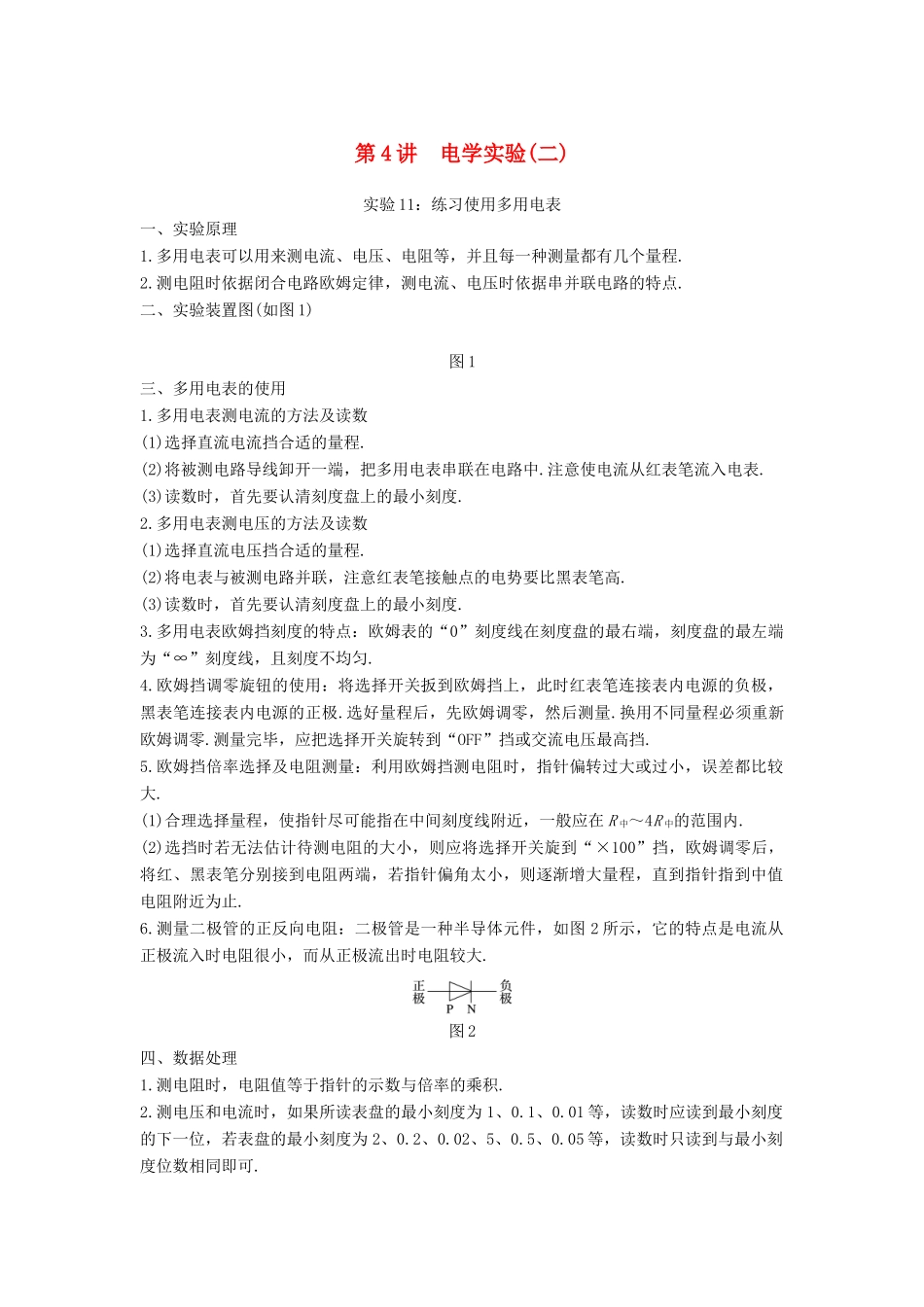

第 4 讲 电学实验(二)实验 11：练习使用多用电表一、实验原理1.多用电表可以用来测电流、电压、电阻等，并且每一种测量都有几个量程.2.测电阻时依据闭合电路欧姆定律，测电流、电压时依据串并联电路的特点.二、实验装置图(如图 1)图 1三、多用电表的使用1.多用电表测电流的方法及读数(1)选择直流电流挡合适的量程.(2)将被测电路导线卸开一端，把多用电表串联在电路中.注意使电流从红表笔流入电表.(3)读数时，首先要认清刻度盘上的最小刻度.2.多用电表测电压的方法及读数(1)选择直流电压挡合适的量程.(2)将电表与被测电路并联，注意红表笔接触点的电势要比黑表笔高.(3)读数时，首先要认清刻度盘上的最小刻度.3.多用电表欧姆挡刻度的特点：欧姆表的“0”刻度线在刻度盘的最右端，刻度盘的最左端为“∞”刻度线，且刻度不均匀.4.欧姆挡调零旋钮的使用：将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极.选好量程后，先欧姆调零，然后测量.换用不同量程必须重新欧姆调零.测量完毕，应把选择开关旋转到“OFF”挡或交流电压最高挡.5.欧姆挡倍率选择及电阻测量：利用欧姆挡测电阻时，指针偏转过大或过小，误差都比较大.(1)合理选择量程，使指针尽可能指在中间刻度线附近，一般应在 R 中～4R 中的范围内.(2)选挡时若无法估计待测电阻的大小，则应将选择开关旋到“×100”挡，欧姆调零后，将红、黑表笔分别接到电阻两端，若指针偏角太小，则逐渐增大量程，直到指针指到中值电阻附近为止.6.测量二极管的正反向电阻：二极管是一种半导体元件，如图 2 所示，它的特点是电流从正极流入时电阻很小，而从正极流出时电阻较大.图 2四、数据处理1.测电阻时，电阻值等于指针的示数与倍率的乘积.2.测电压和电流时，如果所读表盘的最小刻度为 1、0.1、0.01 等，读数时应读到最小刻度的下一位，若表盘的最小刻度为 2、0.2、0.02、5、0.5、0.05 等，读数时只读到与最小刻度位数相同即可.五、注意事项1.使用多用电表前，先调节指针定位螺丝，使指针指在零刻度线.2.两表笔使用时，总是红入黑出.3.测电阻时，每换一次挡位都要进行欧姆调零.4.测量完成后要把表笔拔出，选择开关置于交流电压最高挡或“OFF”挡.例 1 (2016·绍兴市 9 月选考)在“练习使用多用电表”实验中：(1)某同学欲测量一节干电池的电压，下述操作正确的是________(填字母).A.欧姆调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数B.机械调...
