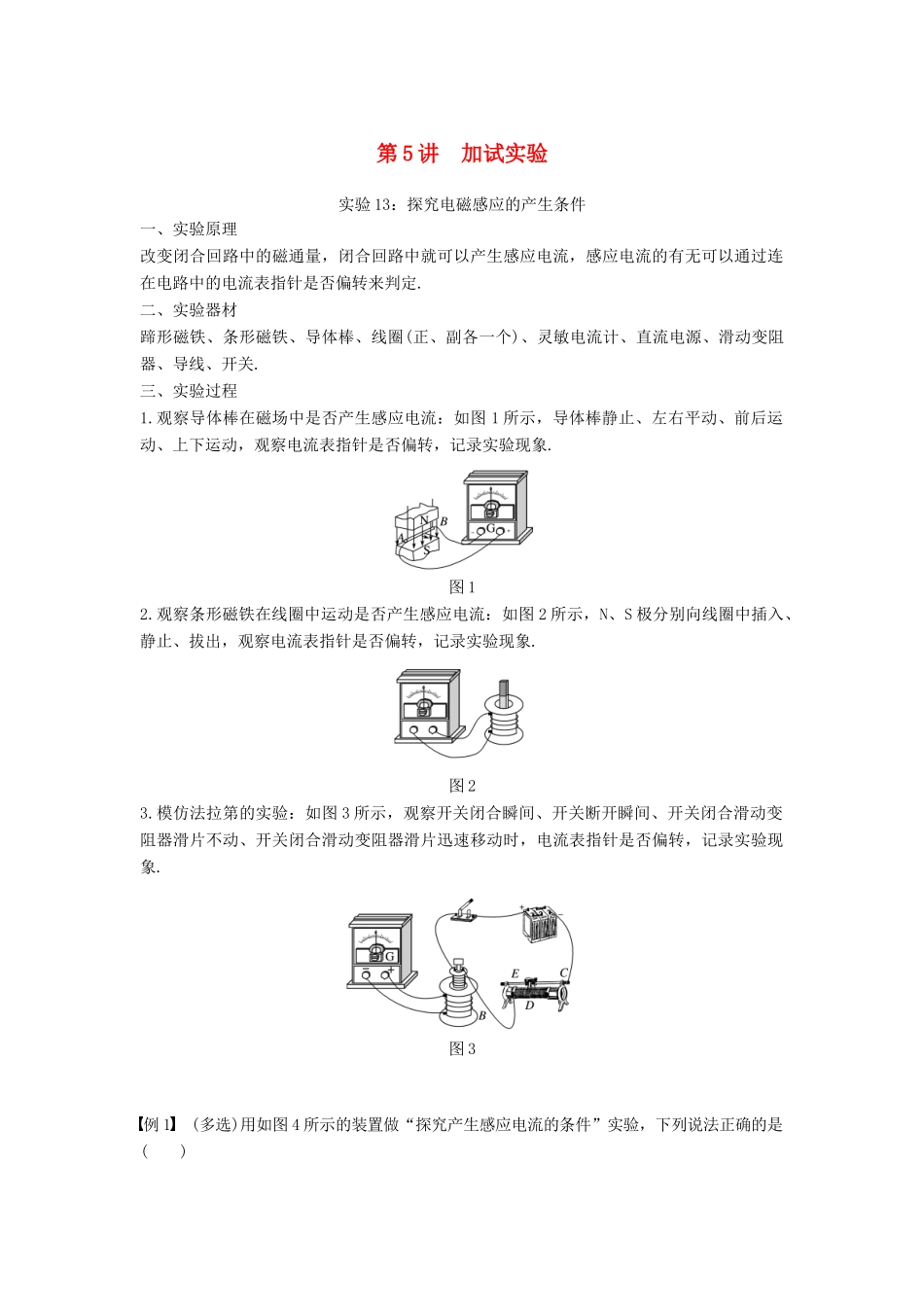

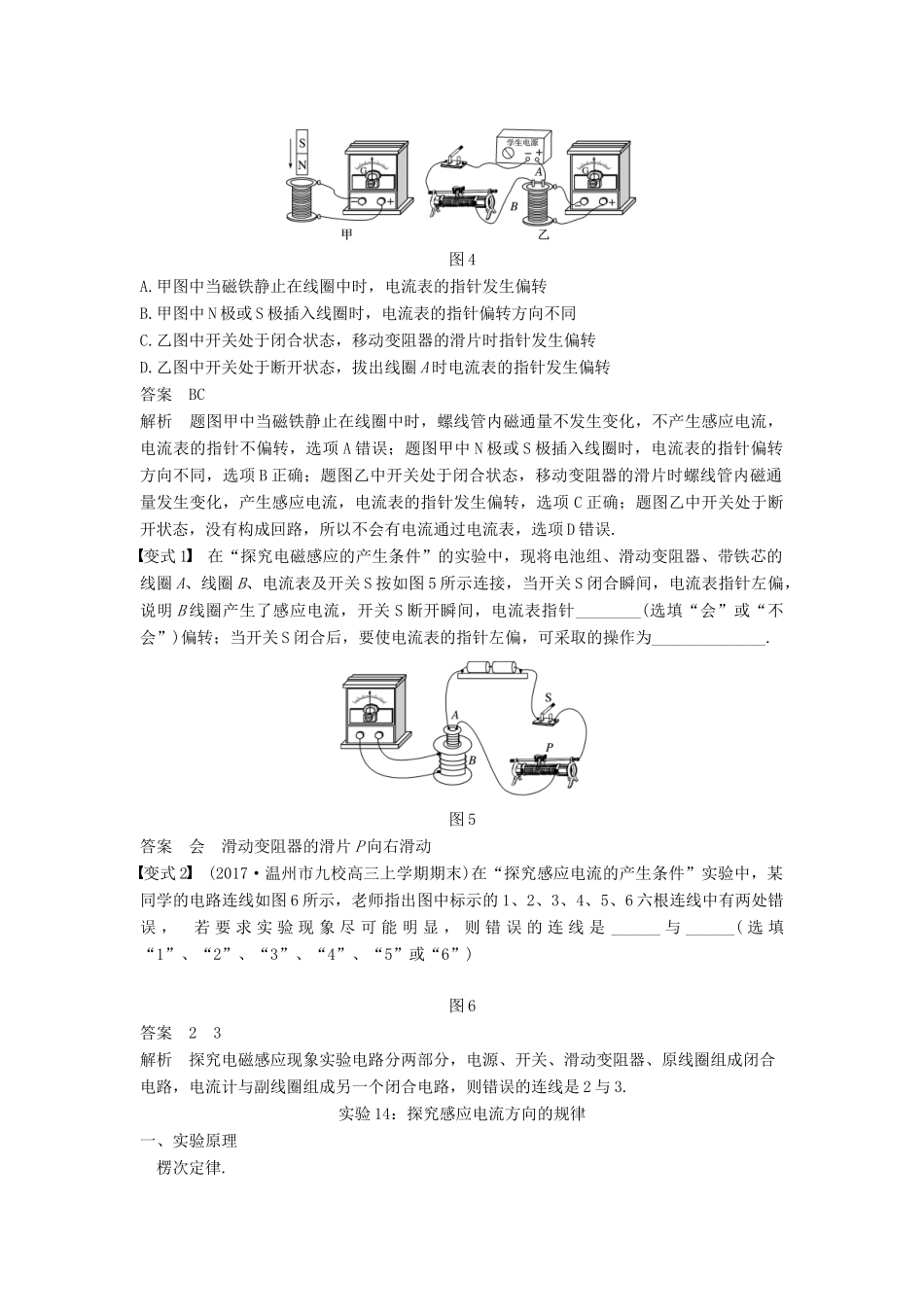

第 5 讲 加试实验实验 13：探究电磁感应的产生条件一、实验原理改变闭合回路中的磁通量，闭合回路中就可以产生感应电流，感应电流的有无可以通过连在电路中的电流表指针是否偏转来判定.二、实验器材蹄形磁铁、条形磁铁、导体棒、线圈(正、副各一个)、灵敏电流计、直流电源、滑动变阻器、导线、开关.三、实验过程1.观察导体棒在磁场中是否产生感应电流：如图 1 所示，导体棒静止、左右平动、前后运动、上下运动，观察电流表指针是否偏转，记录实验现象.图 12.观察条形磁铁在线圈中运动是否产生感应电流：如图 2 所示，N、S 极分别向线圈中插入、静止、拔出，观察电流表指针是否偏转，记录实验现象.图 23.模仿法拉第的实验：如图 3 所示，观察开关闭合瞬间、开关断开瞬间、开关闭合滑动变阻器滑片不动、开关闭合滑动变阻器滑片迅速移动时，电流表指针是否偏转，记录实验现象.图 3例 1 (多选)用如图 4 所示的装置做“探究产生感应电流的条件”实验，下列说法正确的是( )图 4A.甲图中当磁铁静止在线圈中时，电流表的指针发生偏转B.甲图中 N 极或 S 极插入线圈时，电流表的指针偏转方向不同C.乙图中开关处于闭合状态，移动变阻器的滑片时指针发生偏转D.乙图中开关处于断开状态，拔出线圈 A 时电流表的指针发生偏转答案 BC解析 题图甲中当磁铁静止在线圈中时，螺线管内磁通量不发生变化，不产生感应电流，电流表的指针不偏转，选项 A 错误；题图甲中 N 极或 S 极插入线圈时，电流表的指针偏转方向不同，选项 B 正确；题图乙中开关处于闭合状态，移动变阻器的滑片时螺线管内磁通量发生变化，产生感应电流，电流表的指针发生偏转，选项 C 正确；题图乙中开关处于断开状态，没有构成回路，所以不会有电流通过电流表，选项 D 错误.变式 1 在“探究电磁感应的产生条件”的实验中，现将电池组、滑动变阻器、带铁芯的线圈 A、线圈 B、电流表及开关 S 按如图 5 所示连接，当开关 S 闭合瞬间，电流表指针左偏，说明 B 线圈产生了感应电流，开关 S 断开瞬间，电流表指针________(选填“会”或“不会”)偏转；当开关 S 闭合后，要使电流表的指针左偏，可采取的操作为______________.图 5答案 会 滑动变阻器的滑片 P 向右滑动变式 2 (2017·温州市九校高三上学期期末)在“探究感应电流的产生条件”实验中，某同学的电路连线如图 6 所示，老师指出图中标示的 1、2、3、4、5、6 六根连线中有两处错...
