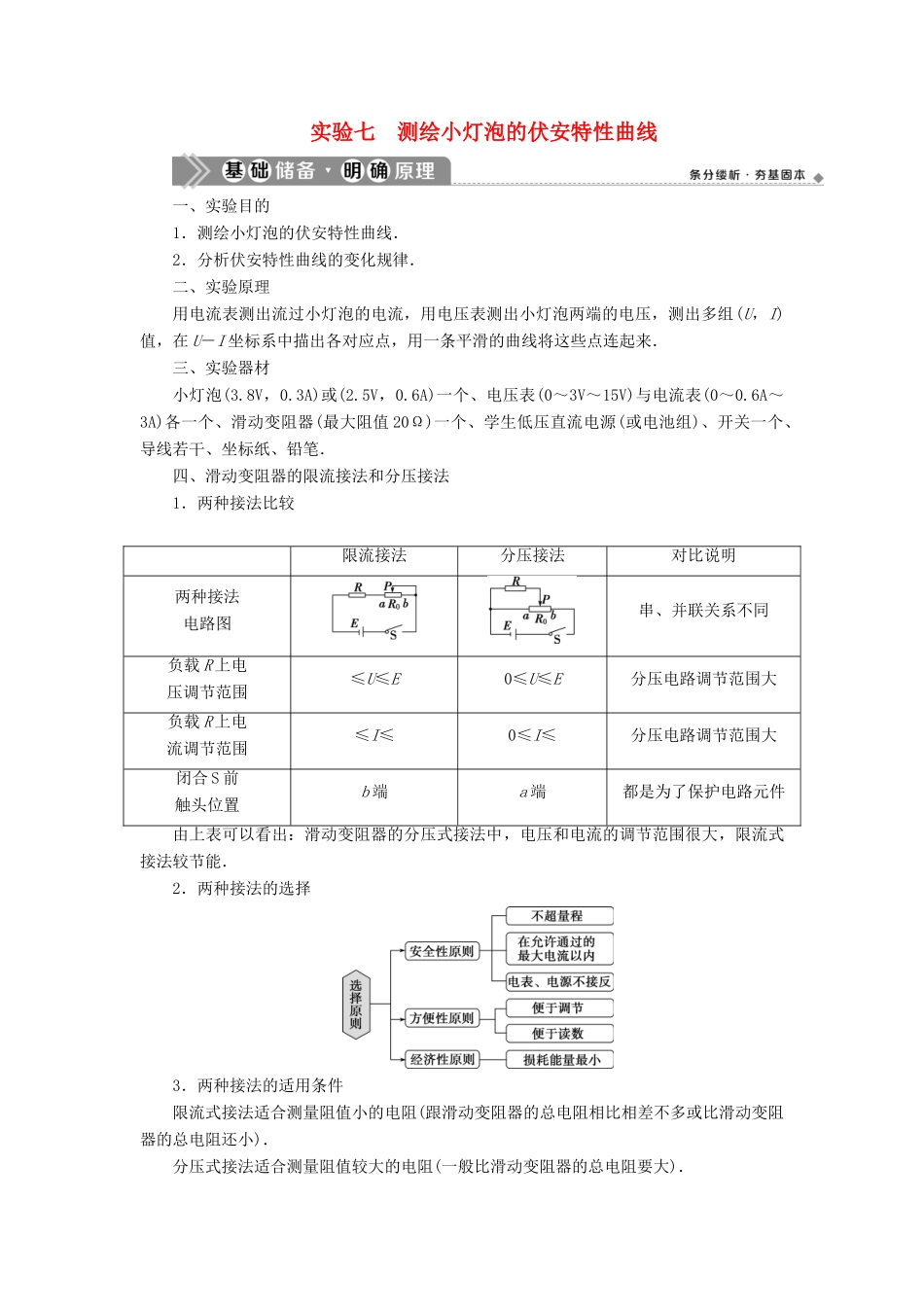

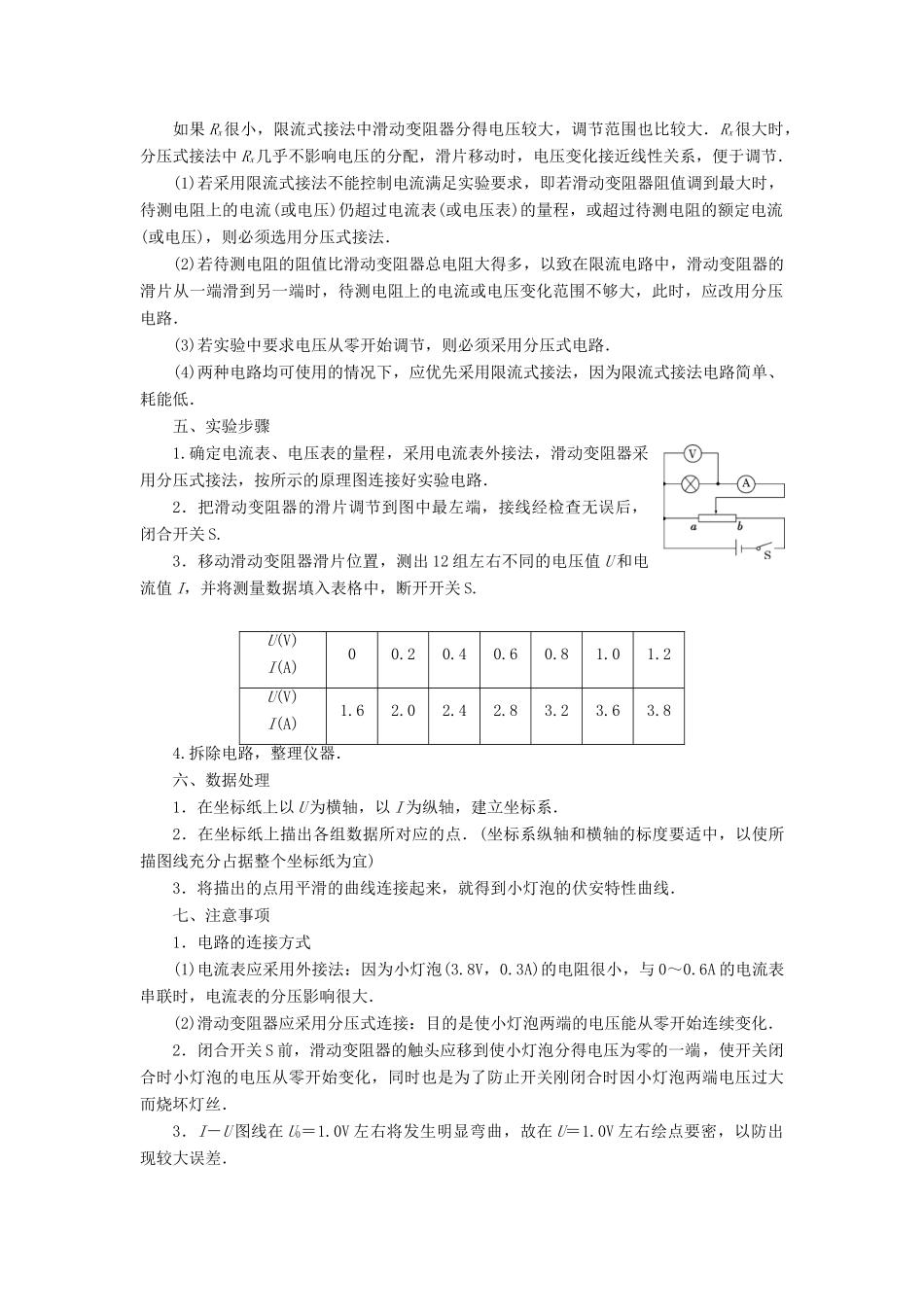

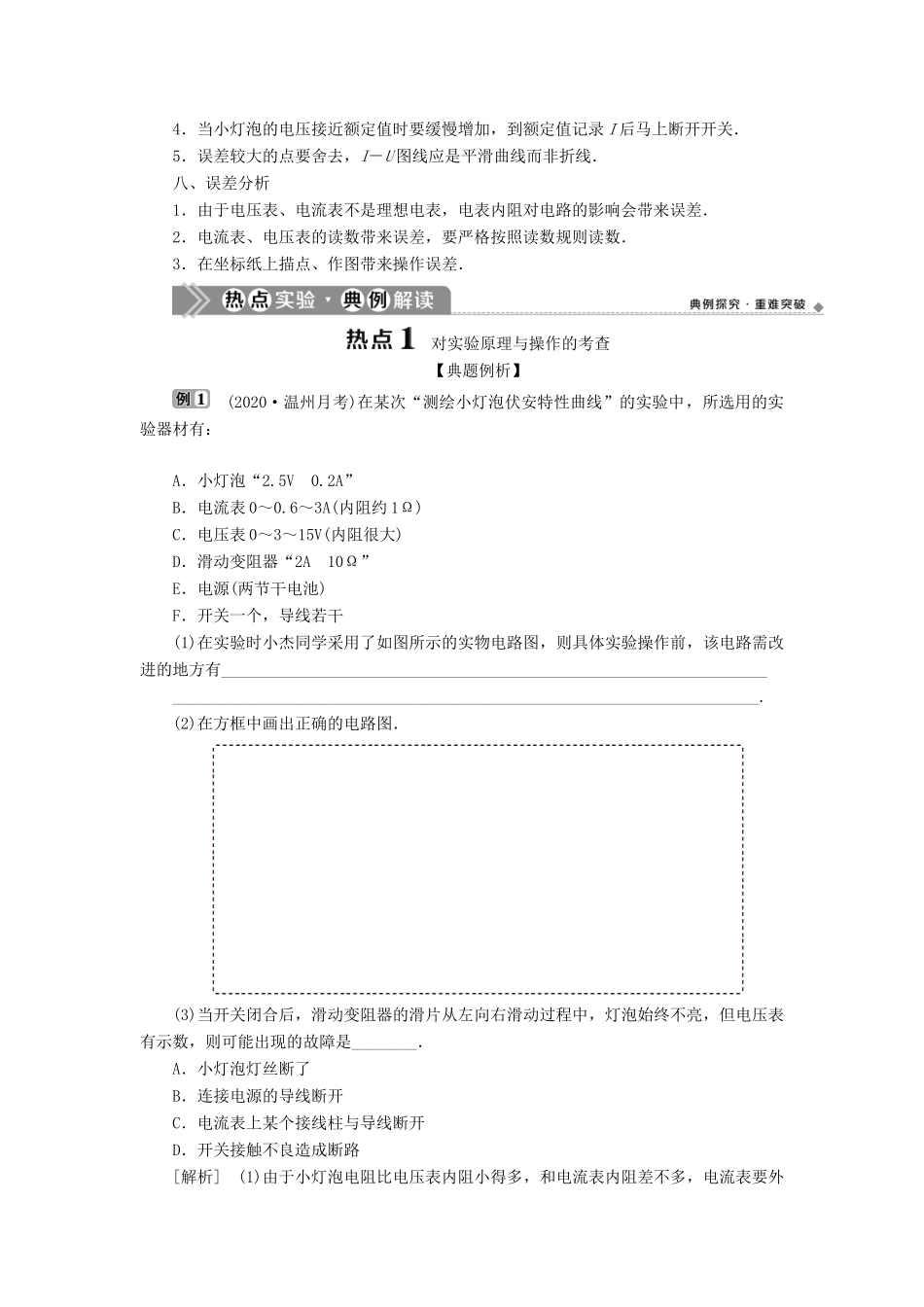

实验七 测绘小灯泡的伏安特性曲线一、实验目的1．测绘小灯泡的伏安特性曲线．2．分析伏安特性曲线的变化规律．二、实验原理用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在 U－I 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来．三、实验器材小灯泡(3.8V，0.3A)或(2.5V，0.6A)一个、电压表(0～3V～15V)与电流表(0～0.6A～3A)各一个、滑动变阻器(最大阻值 20Ω)一个、学生低压直流电源(或电池组)、开关一个、导线若干、坐标纸、铅笔．四、滑动变阻器的限流接法和分压接法1．两种接法比较限流接法分压接法对比说明两种接法电路图串、并联关系不同负载 R 上电压调节范围≤U≤E0≤U≤E分压电路调节范围大负载 R 上电流调节范围≤I≤0≤I≤分压电路调节范围大闭合 S 前触头位置b 端a 端都是为了保护电路元件由上表可以看出：滑动变阻器的分压式接法中，电压和电流的调节范围很大，限流式接法较节能．2．两种接法的选择3．两种接法的适用条件限流式接法适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)．分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．如果 Rx很小，限流式接法中滑动变阻器分得电压较大，调节范围也比较大．Rx很大时，分压式接法中 Rx几乎不影响电压的分配，滑片移动时，电压变化接近线性关系，便于调节．(1)若采用限流式接法不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流(或电压)，则必须选用分压式接法．(2)若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，此时，应改用分压电路．(3)若实验中要求电压从零开始调节，则必须采用分压式电路．(4)两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、耗能低．五、实验步骤1.确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按所示的原理图连接好实验电路．2．把滑动变阻器的滑片调节到图中最左端，接线经检查无误后，闭合开关 S.3．移动滑动变阻器滑片位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格中，断开开关 S.U(V) I(A)00.20.40.60.81.01.2U(V)I(A)1.62.02.42.83.23.63.84.拆除电路，整理仪...
