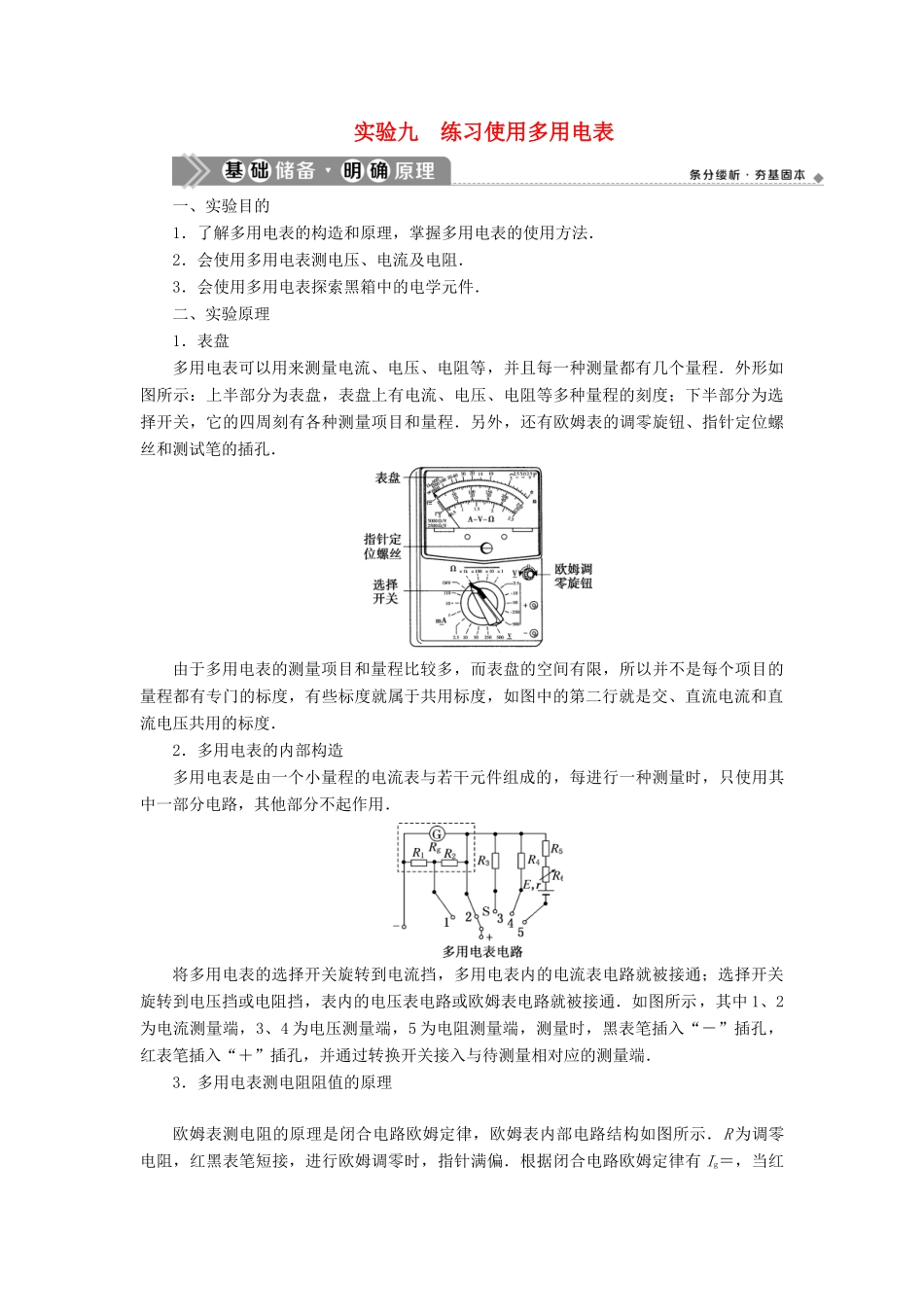

实验九 练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2．多用电表的内部构造多用电表是由一个小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．将多用电表的选择开关旋转到电流挡，多用电表内的电流表电路就被接通；选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．如图所示，其中 1、2为电流测量端，3、4 为电压测量端，5 为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相对应的测量端．3．多用电表测电阻阻值的原理欧姆表测电阻的原理是闭合电路欧姆定律，欧姆表内部电路结构如图所示．R 为调零电阻，红黑表笔短接，进行欧姆调零时，指针满偏．根据闭合电路欧姆定律有 Ig＝，当红黑表笔之间接有未知电阻 Rx时，有 I＝，故每一个未知电阻都对应一个电流值 I

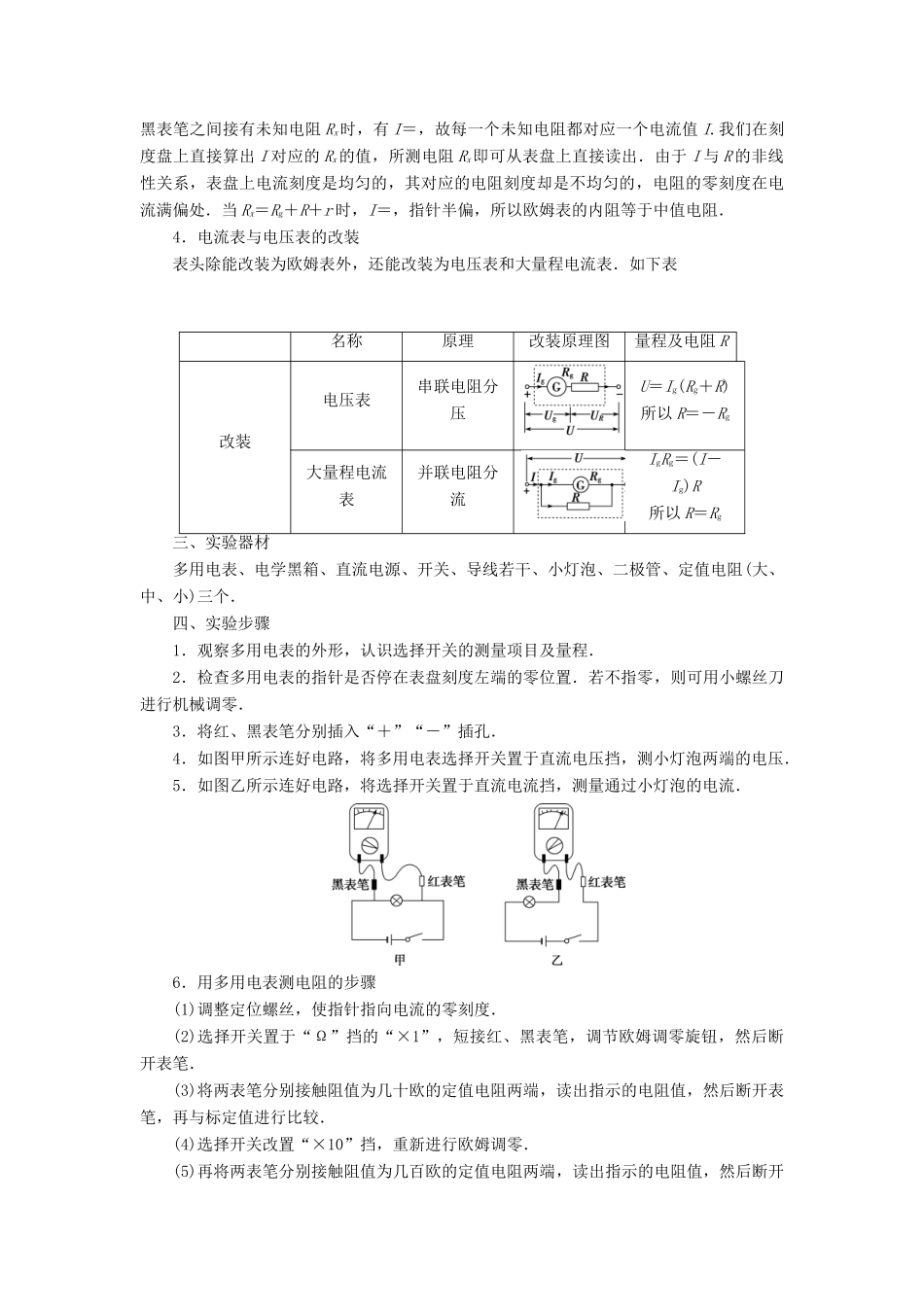

我们在刻度盘上直接算出 I 对应的 Rx的值，所测电阻 Rx即可从表盘上直接读出．由于 I 与 R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当 Rx＝Rg＋R＋r 时，I＝，指针半偏，所以欧姆表的内阻等于中值电阻．4．电流表与电压表的改装表头
