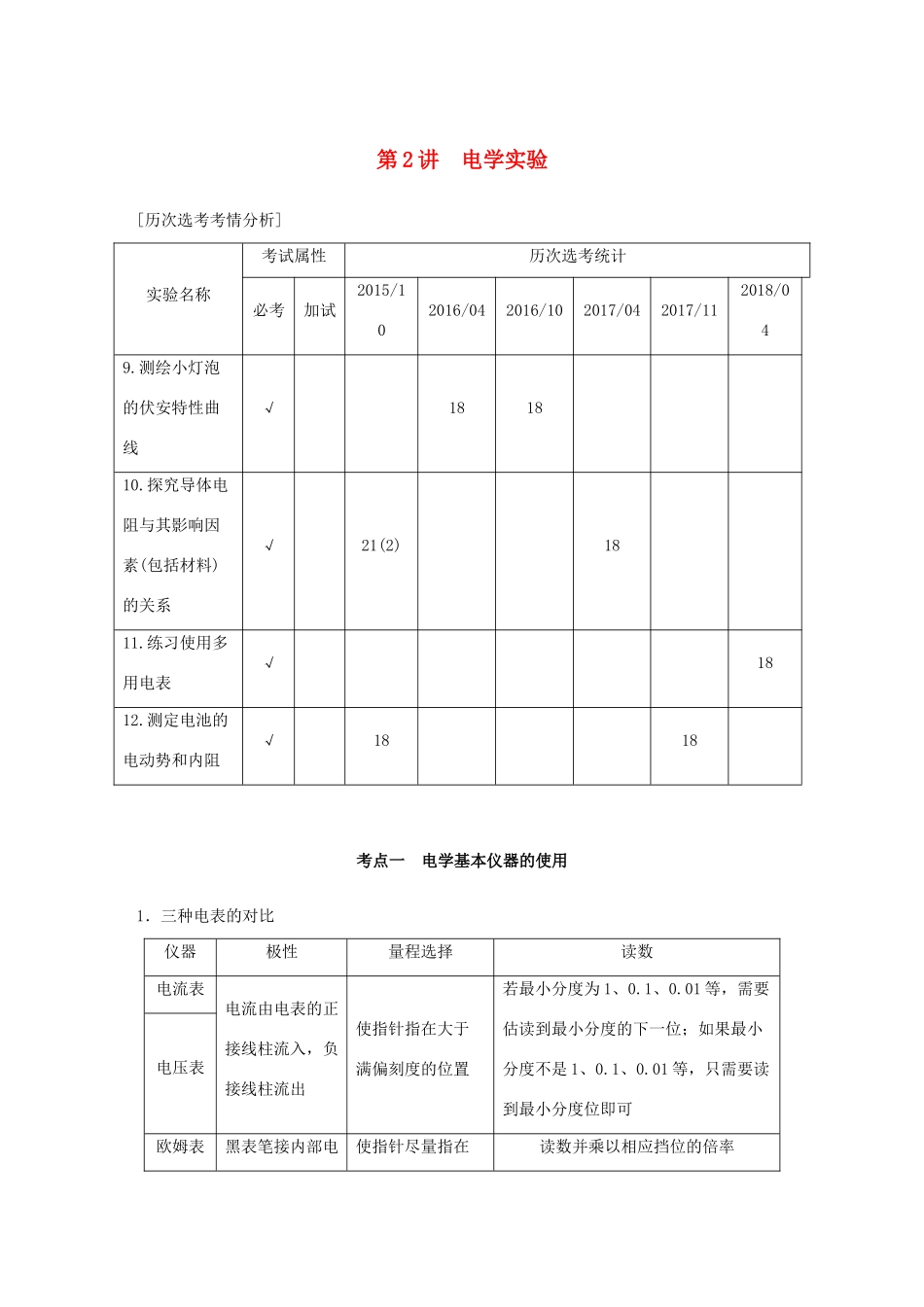

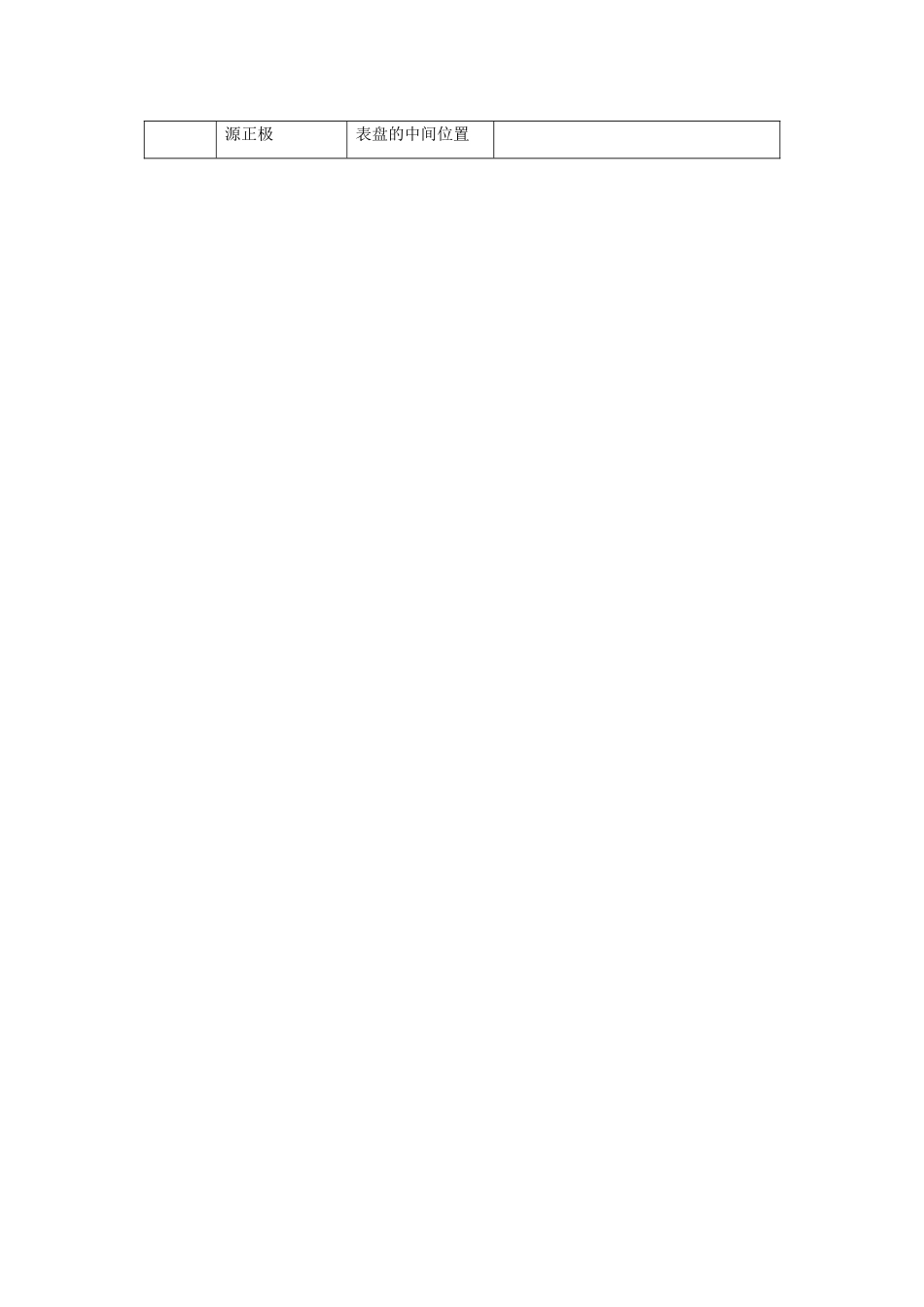

第 2 讲 电学实验[历次选考考情分析]实验名称考试属性历次选考统计必考加试2015/102016/042016/102017/042017/112018/049.测绘小灯泡的伏安特性曲线√181810.探究导体电阻与其影响因素(包括材料)的关系√21(2)1811.练习使用多用电表√1812.测定电池的电动势和内阻√1818考点一 电学基本仪器的使用1．三种电表的对比仪器极性量程选择读数电流表电流由电表的正接线柱流入，负接线柱流出使指针指在大于满偏刻度的位置若最小分度为 1、0.1、0.01 等，需要估读到最小分度的下一位；如果最小分度不是 1、0.1、0.01 等，只需要读到最小分度位即可电压表欧姆表黑表笔接内部电使指针尽量指在读数并乘以相应挡位的倍率源正极表盘的中间位置2.多用电表的使用规范(1)使用多用电表的“五步”法① 选倍率，一般要选择比被测电阻的估计值低一个数量级的倍率，如估计值为 200 Ω 就应该选×10 的倍率；② 进行欧姆调零；③ 将红、黑表笔接在被测电阻两端进行测量；④ 将指针示数乘以倍率，得测量值；⑤ 测量结束后，将选择开关扳到 OFF 挡或交流电压最高挡．(2)多用电表的使用“三注意”① 电流的流向：由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔．② 要区分开“机械零点”与“欧姆零点”“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．③ 选倍率：测量前应根据估计阻值选用适当的挡位．由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大或过小都有较大误差．通常只使用表盘中间一段刻度范围，指针偏转角度在满偏到满偏之间为测量的有效范围．若出现指针偏转角太小(即指针所指的刻度值过大)，应换用大倍率挡，反之要换用小倍率挡，且换挡后必须进行欧姆调零．例 1 (2018·书生中学月考)指针式多用电表是实验室中常用的测量仪器．(1)如图 1 所示为某同学设计的多用电表的原理示意图．虚线框中 S 为 一个单刀多掷开关，通过操作开关，接线柱 B 可以分别与触点 1、2、3 接通，从而实现使用多用电表测量不同物理量的不同功能．关于此多用电表，下列说法中正确的是________．(选填选项前面的字母)图 1A．当 S 接触点 1 时，多用电表处于测量电流的挡位，其中接线柱 B...
