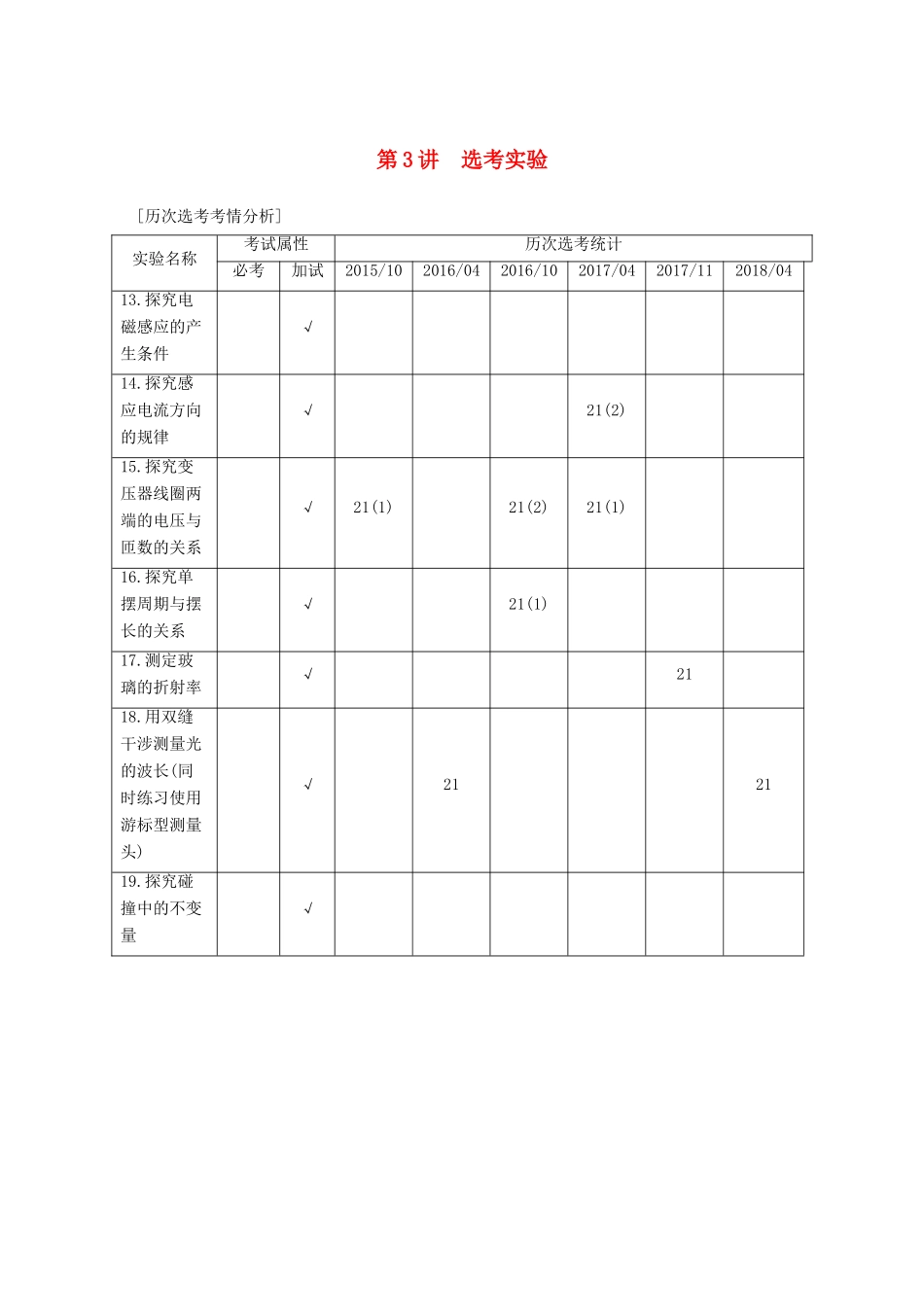

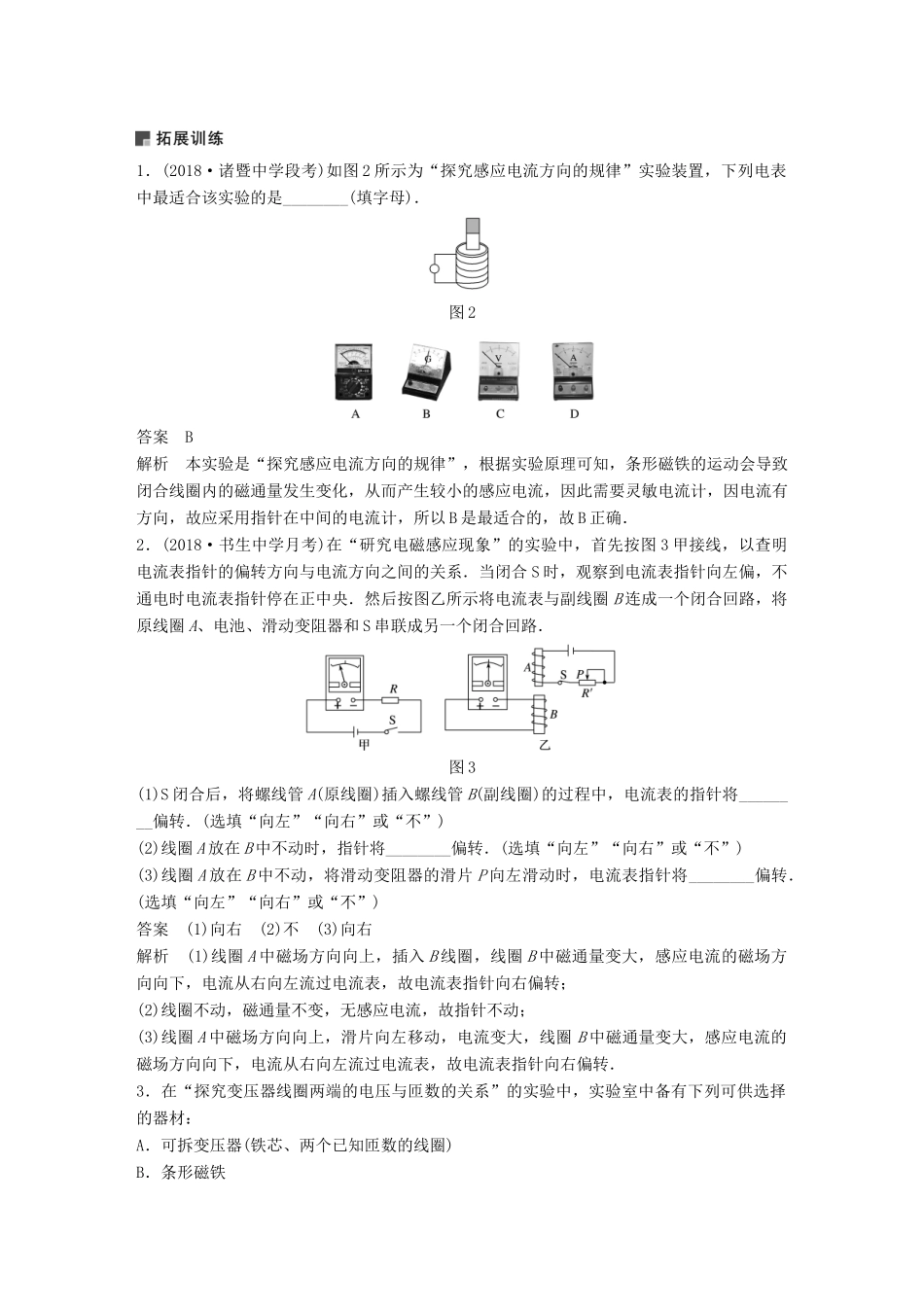

第 3 讲 选考实验[历次选考考情分析]实验名称考试属性历次选考统计必考加试2015/102016/042016/102017/042017/112018/0413.探究电磁感应的产生条件√14.探究感应电流方向的规律√21(2)15.探究变压器线圈两端的电压与匝数的关系√21(1)21(2)21(1)16.探究单摆周期与摆长的关系√21(1)17.测定玻璃的折射率√2118.用双缝干涉测量光的波长(同时练习使用游标型测量头)√212119.探究碰撞中的不变量√考点一 选考电学实验例 1 (2018·义乌市模拟)(1)如图 1 所示是“研究电磁感应现象”的实验装置．图 1① 将图中所缺导线补接完整．② 如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后线圈 A 迅速从线圈 B 中拔出时，电流计指针将________(选填“向右偏”“向左偏”或“不偏转”)．(2)某学生选用匝数可调的可拆变压器来“探究变压器线圈两端的电压与匝数的关系”实验时，原线圈接在学生电源上，用多用电表测量副线圈的电压．① 下列操作正确的是________．A．原线圈接直流电压，多用电表用直流电压挡B．原线圈接直流电压，多用电表用交流电压挡C．原线圈接交流电压，多用电表用直流电压挡D．原线圈接交流电压，多用电表用交流电压挡② 该学生继续做实验，在电源电压不变的情况下，先保持原线圈的匝数不变，增加副线圈的匝数，观察到副线圈两端的电压增大；然后再保持副线圈的匝数不变，增加原线圈的匝数，观察到副线圈两端的电压________(选填“增大”“减小”或“不变”)．答案 (1)① 见解析图 ②向左偏 (2)①D ②减小解析 (1)① 探究电磁感应现象实验电路分两部分，要使原线圈产生磁场必须对其通电，故电源、开关、滑动变阻器、原线圈组成闭合电路，灵敏电流计与副线圈组成另一个闭合电路，如图所示：② 闭合开关瞬间，通过线圈 B 的磁通量增大，感应电流的磁场阻碍原磁场磁通量的增大，感应电流方向和原电流方向相反，灵敏电流计指针向右偏，而把 A 从 B 中拔出来时，通过线圈 B 的磁通量减小，感应电流的磁场要阻碍原磁场磁通量的减小，即感应电流方向和原电流方向相同，故灵敏电流计指针向左偏．(2)① 变压器的工作原理是互感现象，故原线圈接交流电压，输出电压也是交流电压，故电表用交流电压挡，故 A、B、C 错误，D 正确；②根据变压比公式＝，保持副线圈的匝数不变，增加原线圈的匝数，观察到副线圈两端的电压减小．1．(2018·诸暨中学段考)如图 2 所示为“探究感应电流方向的规律”实验...
