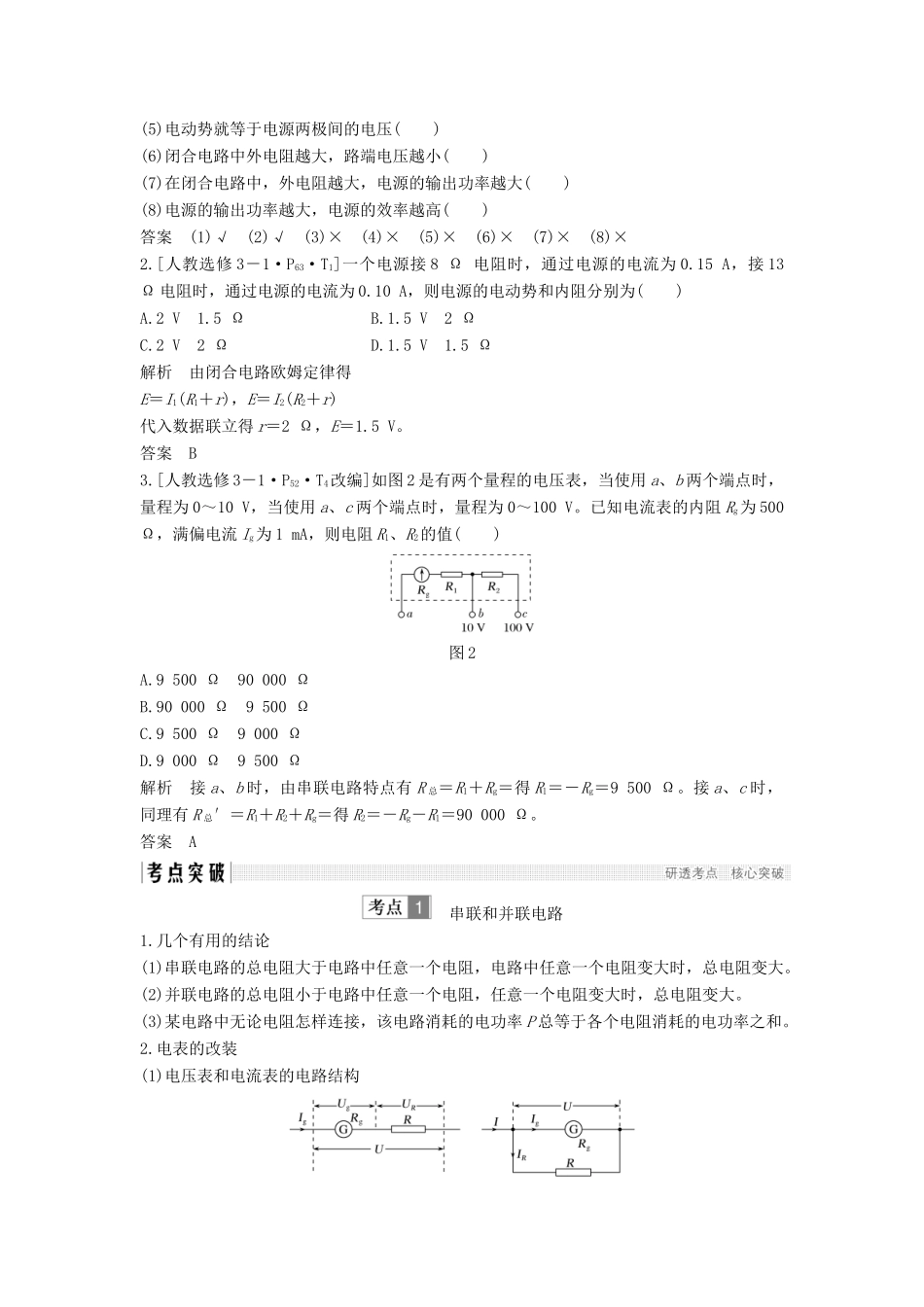

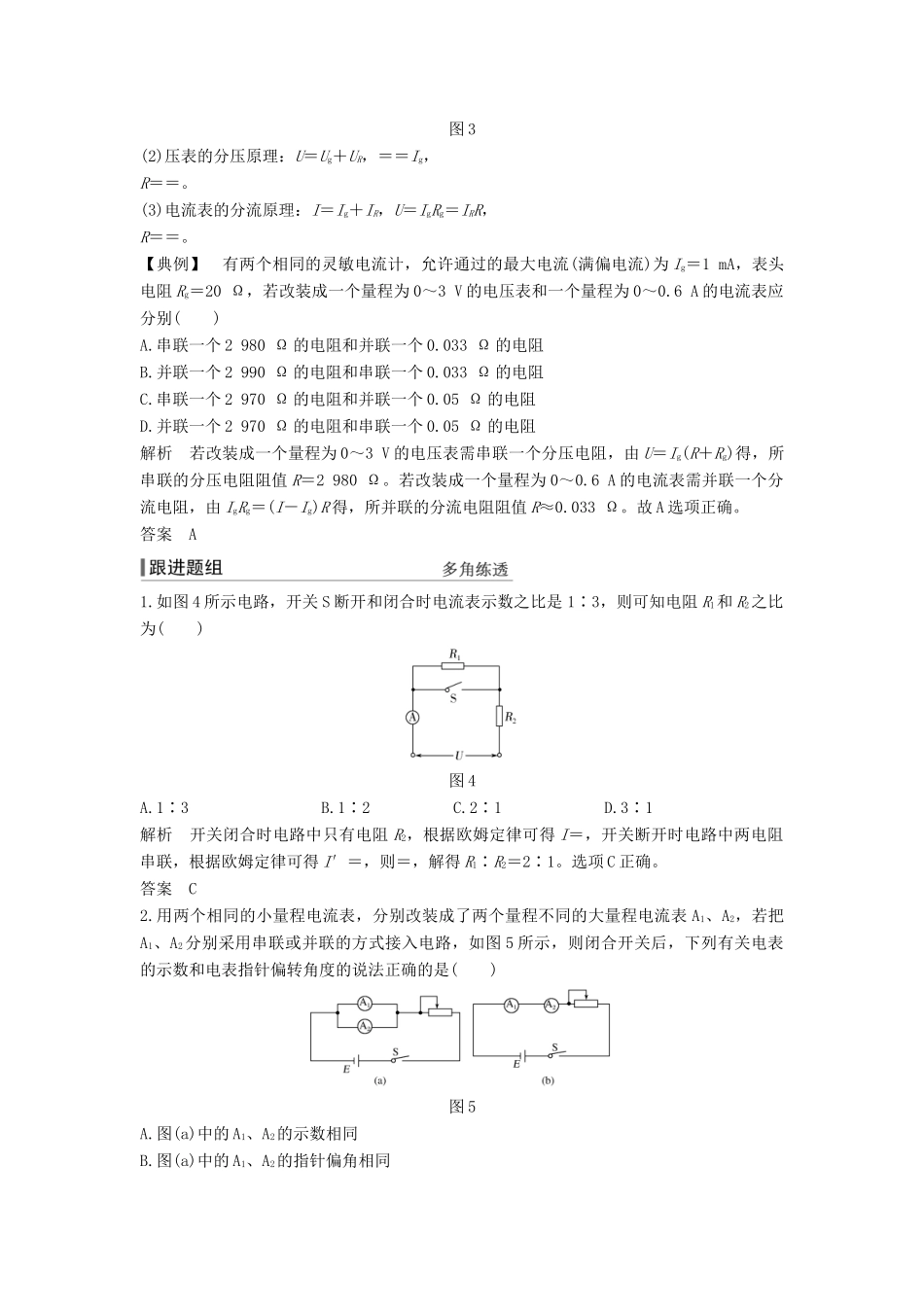

第 2 讲 电路 闭合电路欧姆定律知识排查电阻的串联、并联串联电路并联电路电路图基本特点电压U＝U1＋U2＋U3U＝U1＝U2＝U3电流I＝I1＝I2＝I3I＝I1＋I2＋I3总电阻R 总＝R1＋R2＋R3＝＋＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn闭合电路的欧姆定律1.基本概念、规律2.路端电压与外电阻的关系一般情况U＝IR＝R＝，当 R 增大时，U 增大特殊情况当外电路断路时，I＝0，U＝E；当外电路短路时，I 短＝，U＝03.路端电压跟电流的关系(1)关系式：U＝E－Ir。(2)用图象表示如图 1 所示，其中纵轴截距为电动势，横轴截距为短路电流，斜率的绝对值为内阻。图 1小题速练1.思考判断(1)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比( )(2)当外电阻增大时，路端电压也增大( )(3)闭合电路中的短路电流无限大( )(4)电动势的单位跟电压的单位一致，所以电动势就是两极间的电压( )(5)电动势就等于电源两极间的电压( )(6)闭合电路中外电阻越大，路端电压越小( )(7)在闭合电路中，外电阻越大，电源的输出功率越大( )(8)电源的输出功率越大，电源的效率越高( )答案 (1)√ (2)√ (3)× (4)× (5)× (6)× (7)× (8)×2.[人教选修 3－1·P63·T1]一个电源接 8 Ω 电阻时，通过电源的电流为 0.15 A，接 13 Ω 电阻时，通过电源的电流为 0.10 A，则电源的电动势和内阻分别为( )A.2 V 1.5 Ω B.1.5 V 2 ΩC.2 V 2 Ω D.1.5 V 1.5 Ω解析 由闭合电路欧姆定律得E＝I1(R1＋r)，E＝I2(R2＋r)代入数据联立得 r＝2 Ω，E＝1.5 V。答案 B3.[人教选修 3－1·P52·T4改编]如图 2 是有两个量程的电压表，当使用 a、b 两个端点时，量程为 0～10 V，当使用 a、c 两个端点时，量程为 0～100 V。已知电流表的内阻 Rg为 500 Ω，满偏电流 Ig为 1 mA，则电阻 R1、R2的值( )图 2A.9 500 Ω 90 000 ΩB.90 000 Ω 9 500 ΩC.9 500 Ω 9 000 ΩD.9 000 Ω 9 500 Ω解析 接 a、b 时，由串联电路特点有 R 总＝R1＋Rg＝得 R1＝－Rg＝9 500 Ω。接 a、c 时，同理有 R 总′＝R1＋R2＋Rg＝得 R2＝－Rg－R1＝90 000 Ω。答案 A 串联和并联电路1.几个有用的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻变大时，总电阻变大。(2)并联电路的总电阻小于电路中任意一个电阻，任意一个电阻变大时，总电阻变大。(3)某电路中无论电阻怎样连接，该电路消耗...
