（浙江选考）高考物理一轮复习 第7章 恒定电流 实验7 测绘小灯泡的伏安特性曲线学案-人教版高三全册物理学案

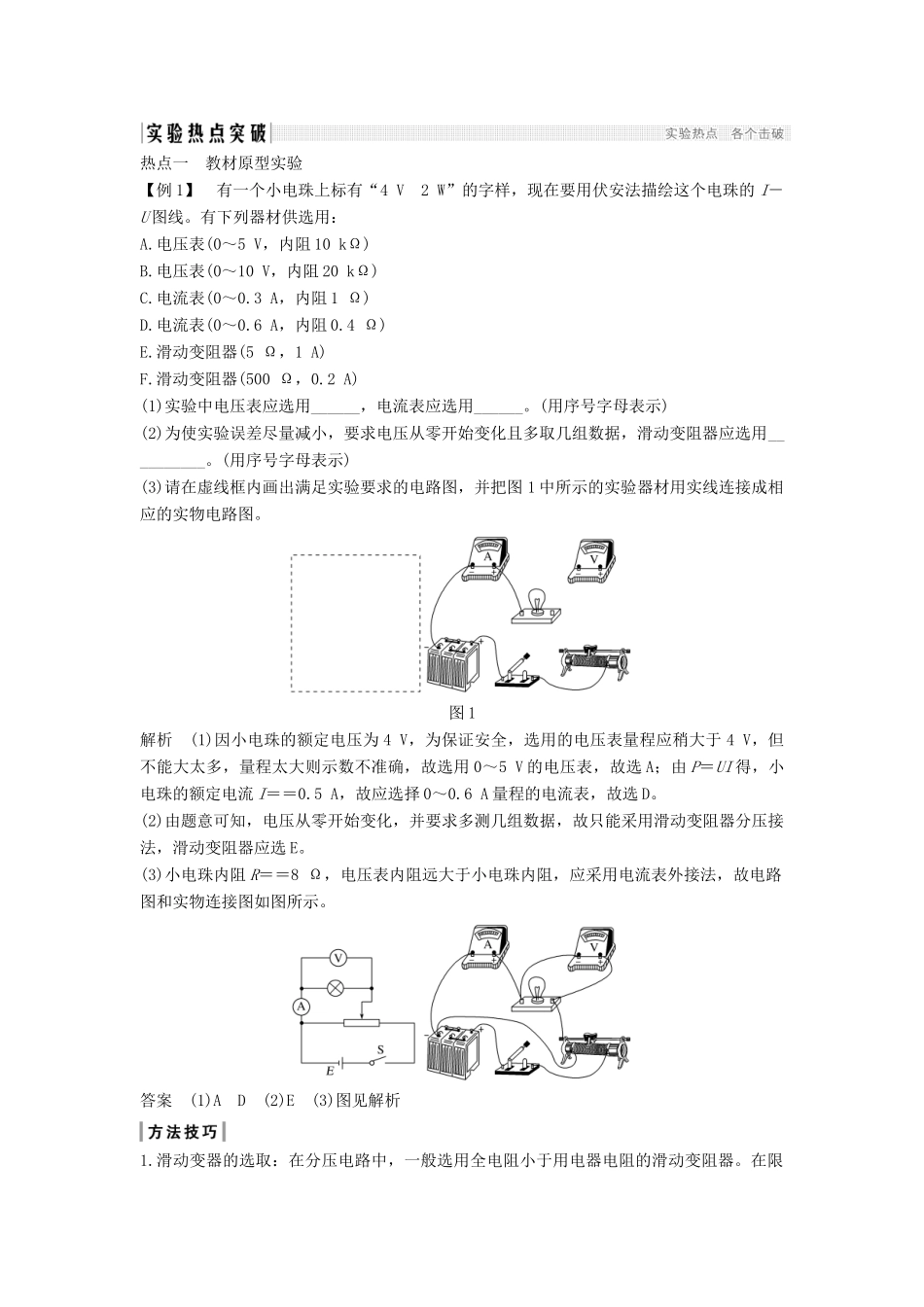

实验 7 测绘小灯泡的伏安特性曲线[考纲解读] (1)会测绘小灯泡的伏安特性曲线。(2)会分析小灯泡伏安特性曲线的变化规律。注意事项1.电流表外接法：本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法。2.滑动变阻器应采用分压式连接本实验要作出 IU 图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法。3.保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端。加在小灯泡两端的电压不要超过其额定电压。误差分析1.由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值。2.测量时读数带来误差。3.在坐标纸上描点、作图带来误差。热点一 教材原型实验【例 1】 有一个小电珠上标有“4 V 2 W”的字样，现在要用伏安法描绘这个电珠的 I－U 图线。有下列器材供选用：A.电压表(0～5 V，内阻 10 kΩ)B.电压表(0～10 V，内阻 20 kΩ)C.电流表(0～0.3 A，内阻 1 Ω)D.电流表(0～0.6 A，内阻 0.4 Ω)E.滑动变阻器(5 Ω，1 A)F.滑动变阻器(500 Ω，0.2 A)(1)实验中电压表应选用______，电流表应选用______。(用序号字母表示)(2)为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用__________。(用序号字母表示)(3)请在虚线框内画出满足实验要求的电路图，并把图 1 中所示的实验器材用实线连接成相应的实物电路图。图 1解析 (1)因小电珠的额定电压为 4 V，为保证安全，选用的电压表量程应稍大于 4 V，但不能大太多，量程太大则示数不准确，故选用 0～5 V 的电压表，故选 A；由 P＝UI 得，小电珠的额定电流 I＝＝0.5 A，故应选择 0～0.6 A 量程的电流表，故选 D。(2)由题意可知，电压从零开始变化，并要求多测几组数据，故只能采用滑动变阻器分压接法，滑动变阻器应选 E。(3)小电珠内阻 R＝＝8 Ω，电压表内阻远大于小电珠内阻，应采用电流表外接法，故电路图和实物连接图如图所示。答案 (1)A D (2)E (3)图见解析1.滑动变器的选取：在分压电路中，一般选用全电阻小于用电器电阻的滑动变阻器。在限流电路中，一般选用全电阻和用电器电阻相差不多或大几倍的滑动变阻器。2.滑动变阻器的两种连接方式两种接法的电路图负载 R 上电压的调节范围～E0～E3.两种接法的适用条件(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的最大电...
