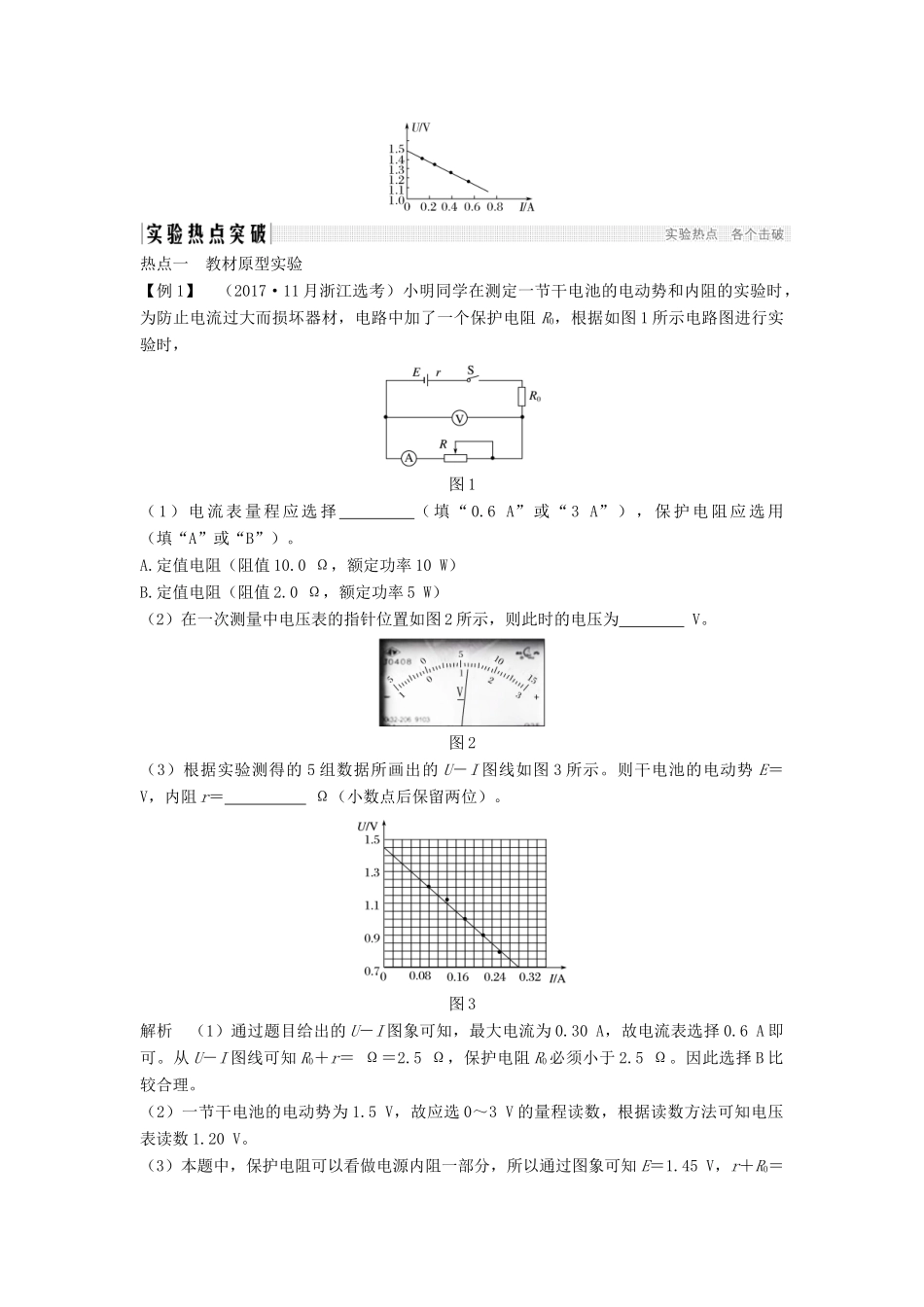

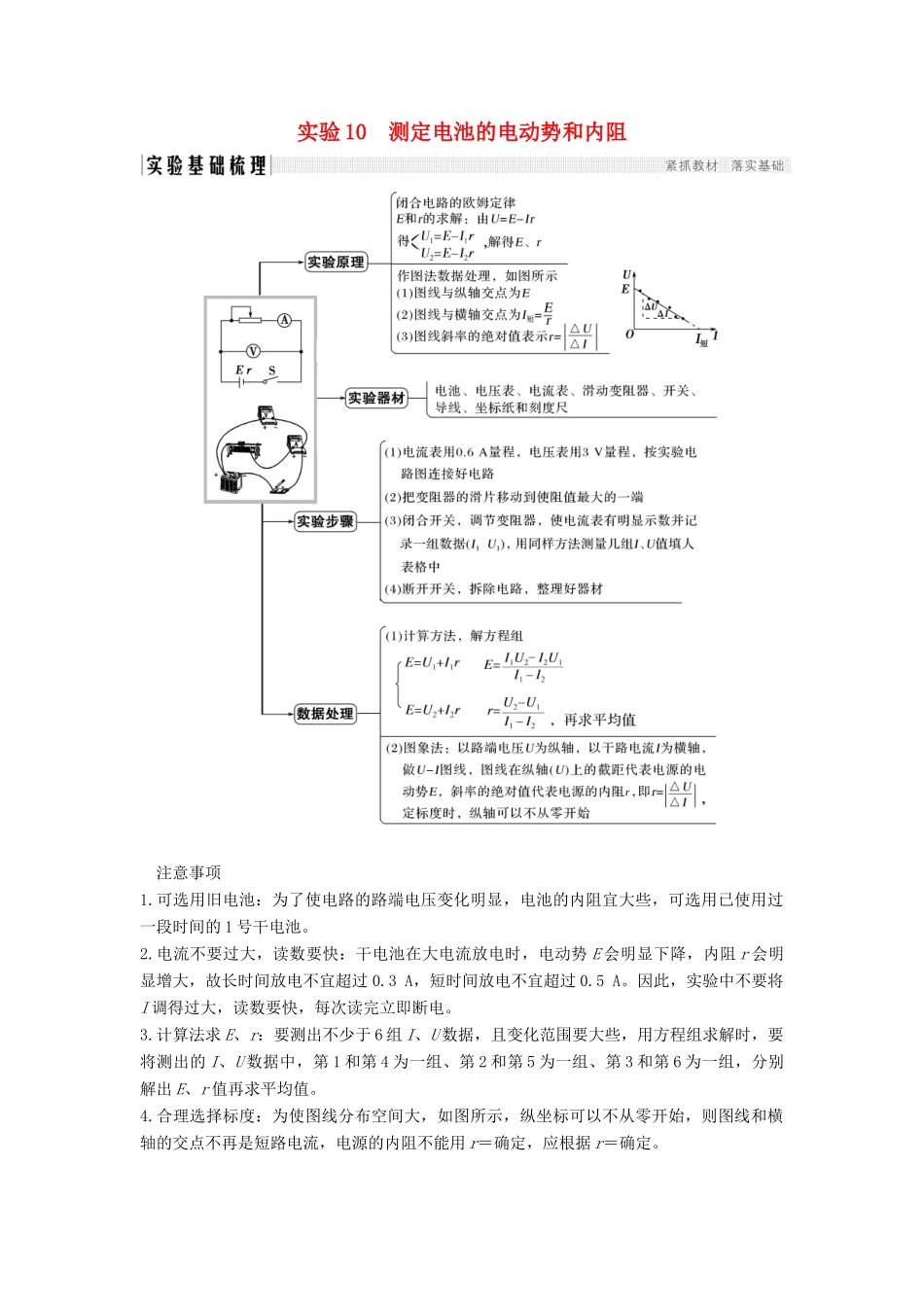

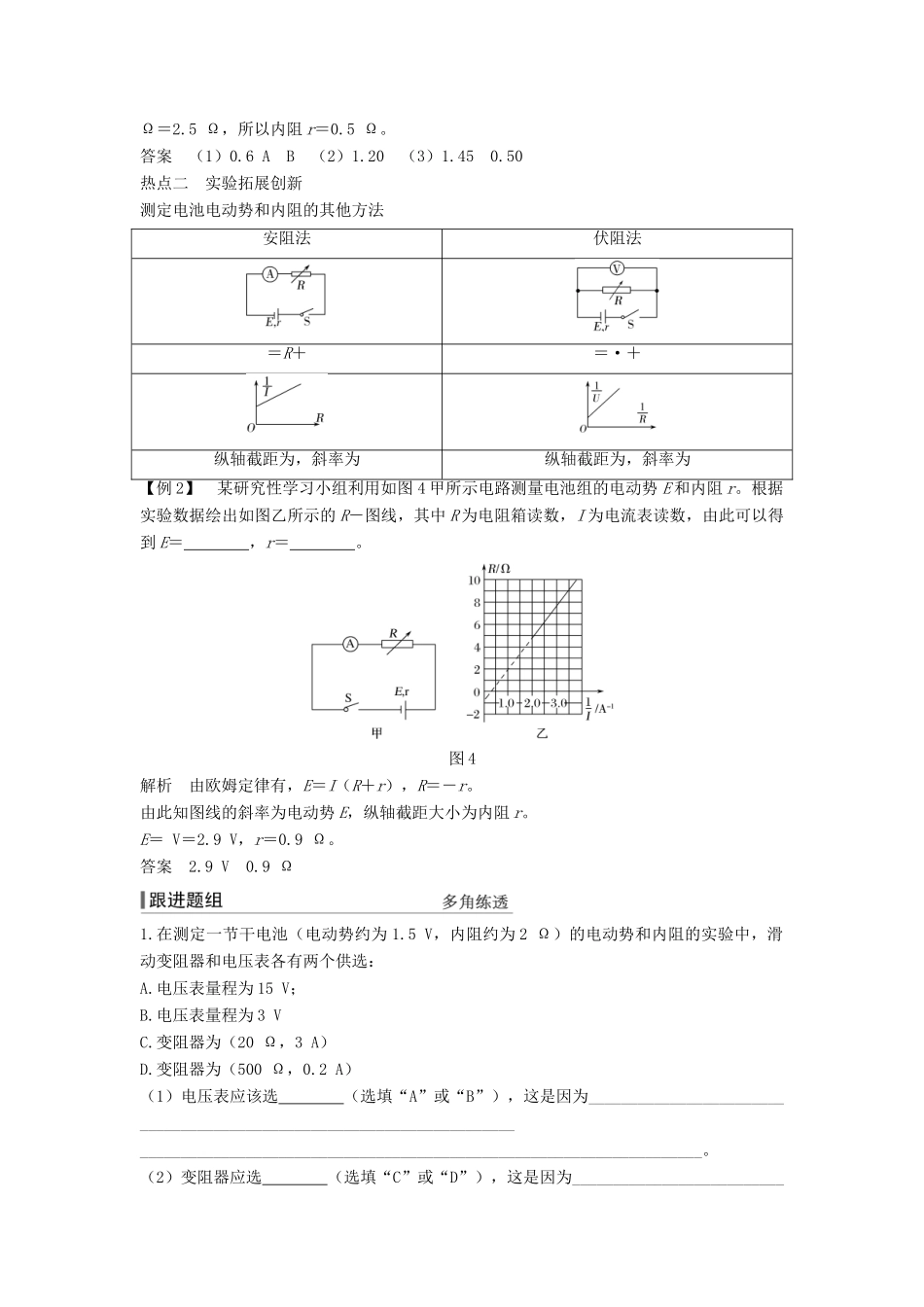

实验 10 测定电池的电动势和内阻注意事项1.可选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的 1 号干电池。2.电流不要过大，读数要快：干电池在大电流放电时，电动势 E 会明显下降，内阻 r 会明显增大，故长时间放电不宜超过 0.3 A，短时间放电不宜超过 0.5 A。因此，实验中不要将I 调得过大，读数要快，每次读完立即断电。3.计算法求 E、r：要测出不少于 6 组 I、U 数据，且变化范围要大些，用方程组求解时，要将测出的 I、U 数据中，第 1 和第 4 为一组、第 2 和第 5 为一组、第 3 和第 6 为一组，分别解出 E、r 值再求平均值。4.合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，电源的内阻不能用 r＝确定，应根据 r＝确定。热点一 教材原型实验【例 1】 （2017·11 月浙江选考）小明同学在测定一节干电池的电动势和内阻的实验时，为防止电流过大而损坏器材，电路中加了一个保护电阻 R0，根据如图 1 所示电路图进行实验时，图 1（ 1 ） 电 流 表 量 程 应 选 择 （ 填 “ 0.6 A” 或 “ 3 A” ） ， 保 护 电 阻 应 选 用 （填“A”或“B”）。A.定值电阻（阻值 10.0 Ω，额定功率 10 W）B.定值电阻（阻值 2.0 Ω，额定功率 5 W）（2）在一次测量中电压表的指针位置如图 2 所示，则此时的电压为 V。图 2（3）根据实验测得的 5 组数据所画出的 U－I 图线如图 3 所示。则干电池的电动势 E＝ V，内阻 r＝ Ω（小数点后保留两位）。图 3解析 （1）通过题目给出的 U－I 图象可知，最大电流为 0.30 A，故电流表选择 0.6 A 即可。从 U－I 图线可知 R0＋r＝ Ω＝2.5 Ω，保护电阻 R0必须小于 2.5 Ω。因此选择 B 比较合理。（2）一节干电池的电动势为 1.5 V，故应选 0～3 V 的量程读数，根据读数方法可知电压表读数 1.20 V。（3）本题中，保护电阻可以看做电源内阻一部分，所以通过图象可知 E＝1.45 V，r＋R0＝ Ω＝2.5 Ω，所以内阻 r＝0.5 Ω。答案 （1）0.6 A B （2）1.20 （3）1.45 0.50热点二 实验拓展创新测定电池电动势和内阻的其他方法安阻法伏阻法＝R＋＝·＋纵轴截距为，斜率为纵轴截距为，斜率为【例 2】 某研究性学习小组利用如图 4 甲所示电路测量电池组的电动势 E 和内阻 r。根据实验数...
