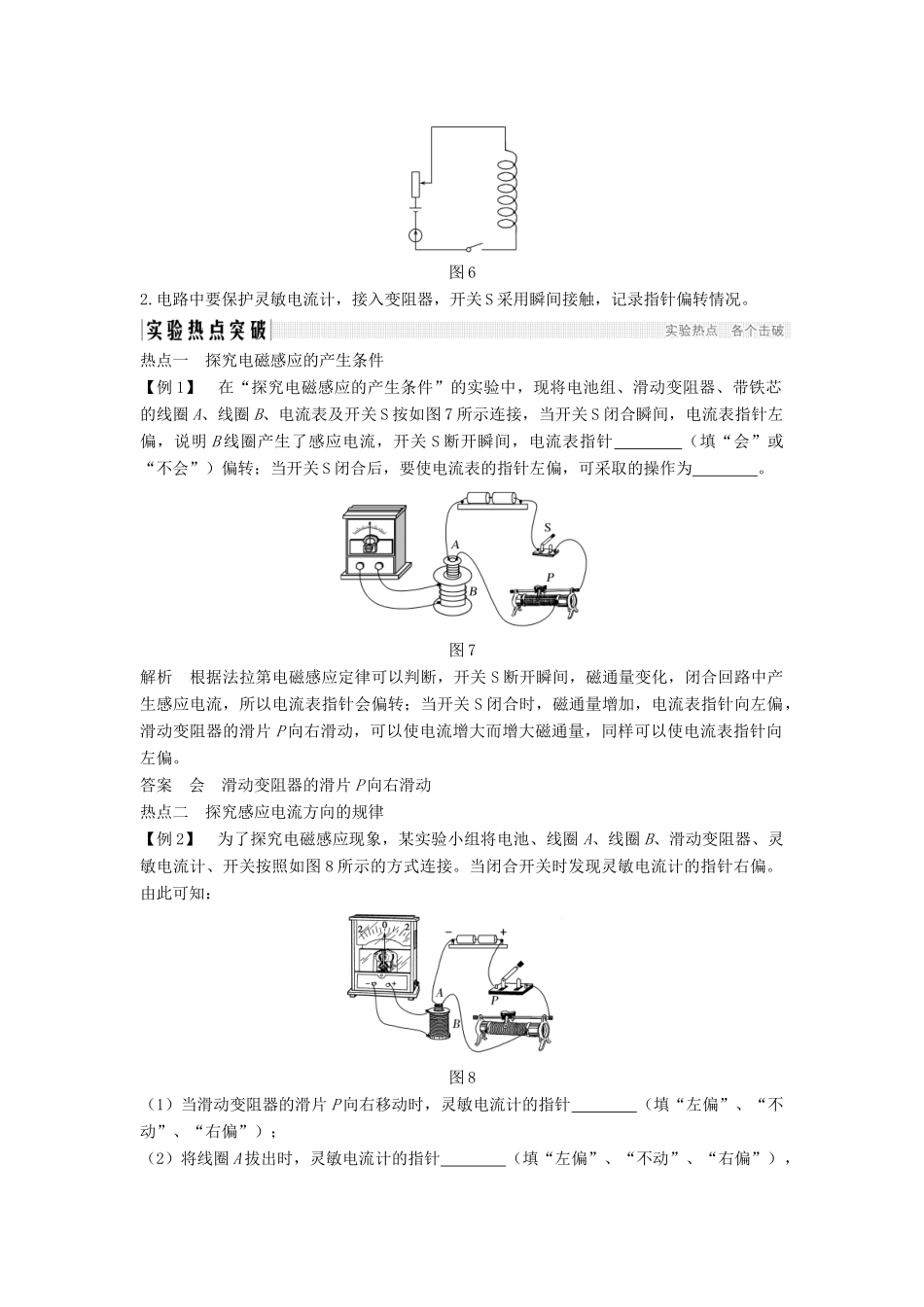

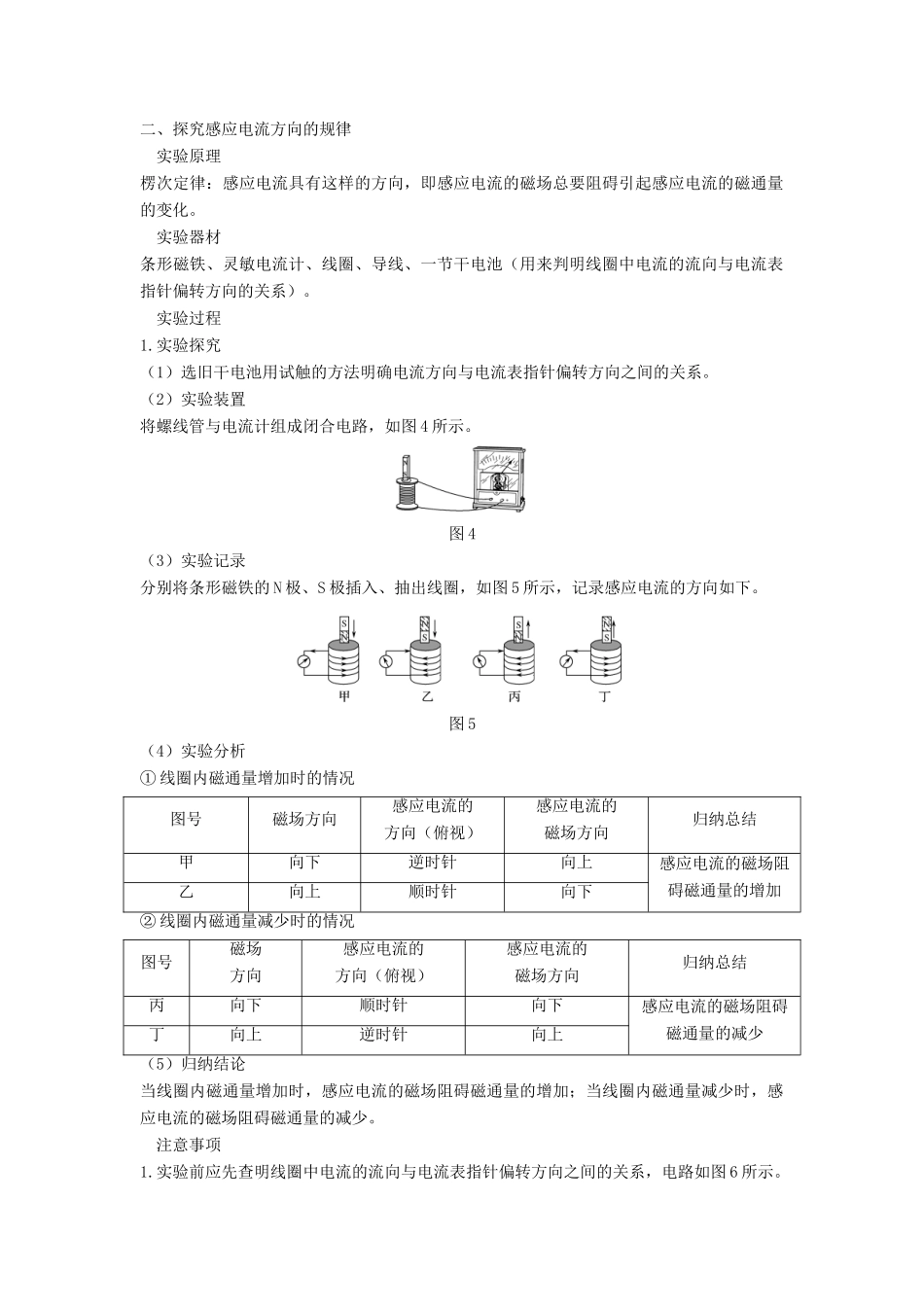

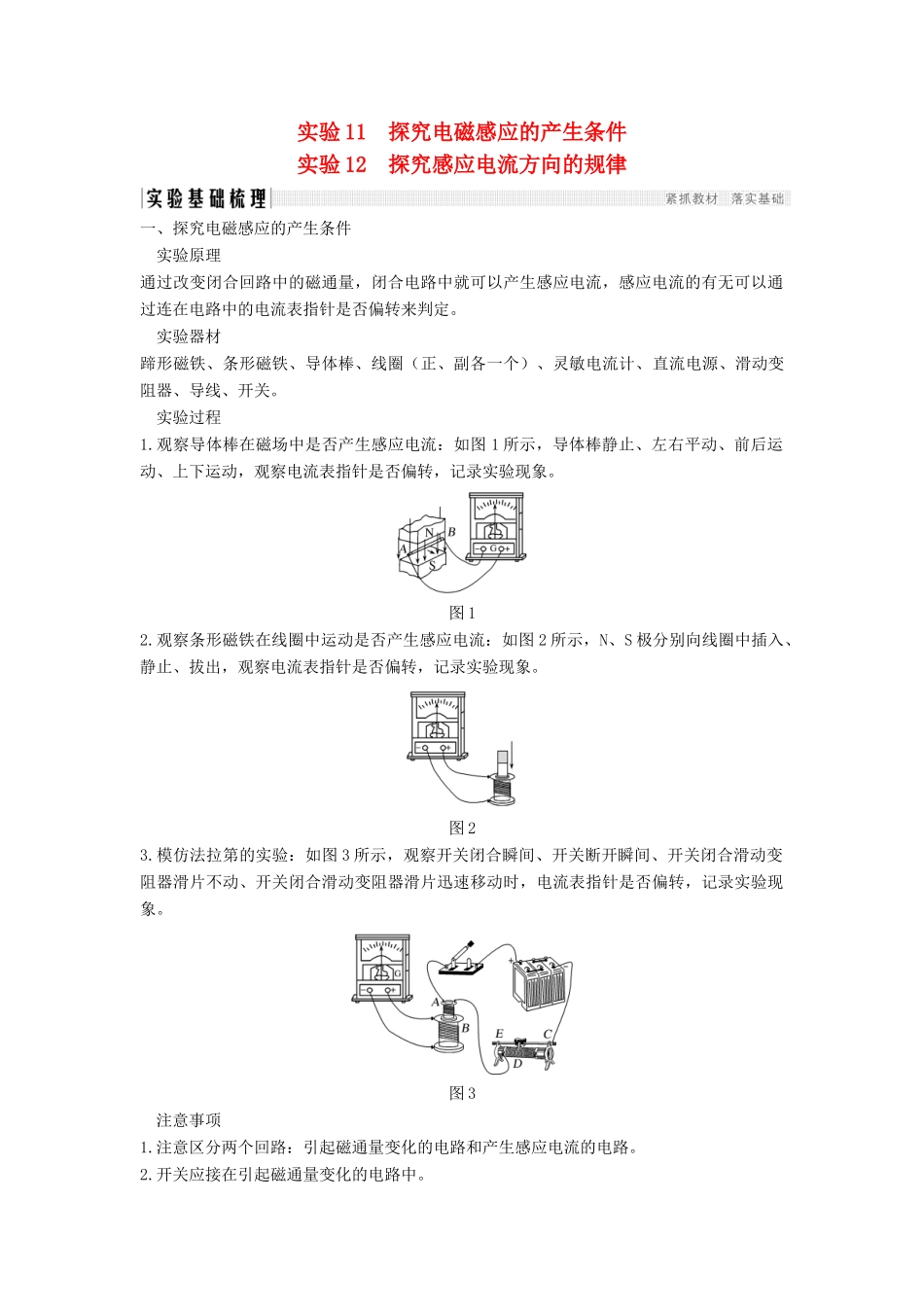

实验 11 探究电磁感应的产生条件实验 12 探究感应电流方向的规律一、探究电磁感应的产生条件实验原理通过改变闭合回路中的磁通量，闭合电路中就可以产生感应电流，感应电流的有无可以通过连在电路中的电流表指针是否偏转来判定。实验器材蹄形磁铁、条形磁铁、导体棒、线圈（正、副各一个）、灵敏电流计、直流电源、滑动变阻器、导线、开关。实验过程1.观察导体棒在磁场中是否产生感应电流：如图 1 所示，导体棒静止、左右平动、前后运动、上下运动，观察电流表指针是否偏转，记录实验现象。图 12.观察条形磁铁在线圈中运动是否产生感应电流：如图 2 所示，N、S 极分别向线圈中插入、静止、拔出，观察电流表指针是否偏转，记录实验现象。图 23.模仿法拉第的实验：如图 3 所示，观察开关闭合瞬间、开关断开瞬间、开关闭合滑动变阻器滑片不动、开关闭合滑动变阻器滑片迅速移动时，电流表指针是否偏转，记录实验现象。图 3注意事项1.注意区分两个回路：引起磁通量变化的电路和产生感应电流的电路。2.开关应接在引起磁通量变化的电路中。二、探究感应电流方向的规律实验原理楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。实验器材条形磁铁、灵敏电流计、线圈、导线、一节干电池（用来判明线圈中电流的流向与电流表指针偏转方向的关系）。实验过程1.实验探究（1）选旧干电池用试触的方法明确电流方向与电流表指针偏转方向之间的关系。（2）实验装置将螺线管与电流计组成闭合电路，如图 4 所示。图 4（3）实验记录分别将条形磁铁的 N 极、S 极插入、抽出线圈，如图 5 所示，记录感应电流的方向如下。图 5（4）实验分析① 线圈内磁通量增加时的情况图号磁场方向感应电流的方向（俯视）感应电流的磁场方向归纳总结甲向下逆时针向上感应电流的磁场阻碍磁通量的增加乙向上顺时针向下② 线圈内磁通量减少时的情况图号磁场方向感应电流的方向（俯视）感应电流的磁场方向归纳总结丙向下顺时针向下感应电流的磁场阻碍磁通量的减少丁向上逆时针向上（5）归纳结论当线圈内磁通量增加时，感应电流的磁场阻碍磁通量的增加；当线圈内磁通量减少时，感应电流的磁场阻碍磁通量的减少。注意事项1.实验前应先查明线圈中电流的流向与电流表指针偏转方向之间的关系，电路如图 6 所示。图 62.电路中要保护灵敏电流计，接入变阻器，开关 S 采用瞬间接触，记录指针偏转情况。热点一 ...
