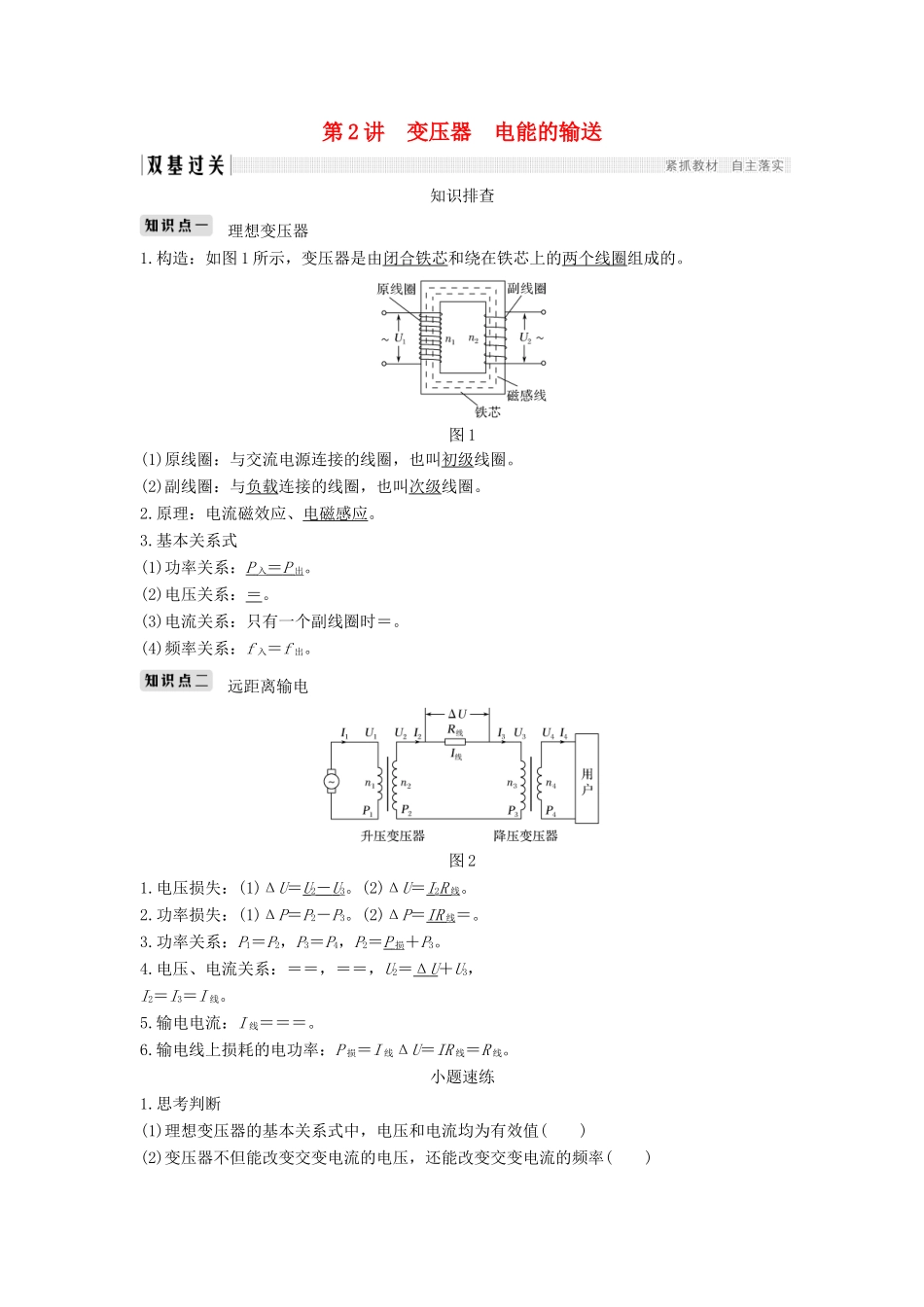

第 2 讲 变压器 电能的输送知识排查理想变压器1.构造：如图 1 所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。图 1(1)原线圈：与交流电源连接的线圈，也叫初级线圈。(2)副线圈：与负载连接的线圈，也叫次级线圈。2.原理：电流磁效应、电磁感应。3.基本关系式(1)功率关系：P 入＝ P 出。(2)电压关系：＝。(3)电流关系：只有一个副线圈时＝。(4)频率关系：f 入＝f 出。远距离输电图 21.电压损失：(1)ΔU＝U2－ U 3。(2)ΔU＝I2R 线。2.功率损失：(1)ΔP＝P2－P3。(2)ΔP＝IR 线＝。3.功率关系：P1＝P2，P3＝P4，P2＝P 损＋P3。4.电压、电流关系：＝＝，＝＝，U2＝Δ U ＋U3，I2＝I3＝I 线。5.输电电流：I 线＝＝＝。6.输电线上损耗的电功率：P 损＝I 线ΔU＝IR 线＝R 线。小题速练1.思考判断(1)理想变压器的基本关系式中，电压和电流均为有效值( )(2)变压器不但能改变交变电流的电压，还能改变交变电流的频率( )(3)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压( )(4)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小( )(5)增大输电导线的横截面积有利于减少输电过程中的电能损失( )(6)高压输电是通过减小输电电流来减少电路的发热损耗( )答案 (1)√ (2)× (3)× (4)× (5)√ (6)√2.[人教版选修 3－2·P44·T2改编]有些机床为了安全，照明电灯用的电压是 36 V，这个电压是把 380 V 的电压降压后得到的。如果变压器的原线圈是 1 140 匝，副线圈是( )A.1 081 匝 B.1 800 匝C.108 匝 D.8 010 匝解析 由题意知 U1＝380 V，U2＝36 V，n1＝1 140，则＝得 n2＝n1＝108。选项 C 正确。答案 C3.[人教版选修 3－2·P50·T3 改编]从发电站输出的功率为 220 kW，输电线的总电阻为0.05 Ω，用 110 V 和 11 kV 两种电压输电。两种情况下输电线上由电阻造成的电压损失之比为( )A.100∶1 B.1∶100C.1∶10 D.10∶1解析 由题意知输电线上的电流 I＝，则输电线的总电阻造成的电压损失 ΔU＝Ir＝，故＝＝＝＝，故选项 A 正确。答案 A 变压器的原理和基本关系的应用1.理想变压器的制约关系制约关系电压副线圈电压 U2由原线圈电压 U1和匝数比决定 U2＝U1功率原线圈的输入功率 P 入由副线圈的输出功率 P 出决定 P 入＝P 出电流原线圈电流 I1由副线圈电流 I2和匝数比决定 I1＝I22.几种常用的变压器(1)自耦变压器——调压变压器，如图...
