（浙江专版）高考物理大一轮复习 第九章 电磁感应 实验13 探究电磁感应的产生条件 实验14 探究感应电流方向的规律学案-人教版高三全册物理学案

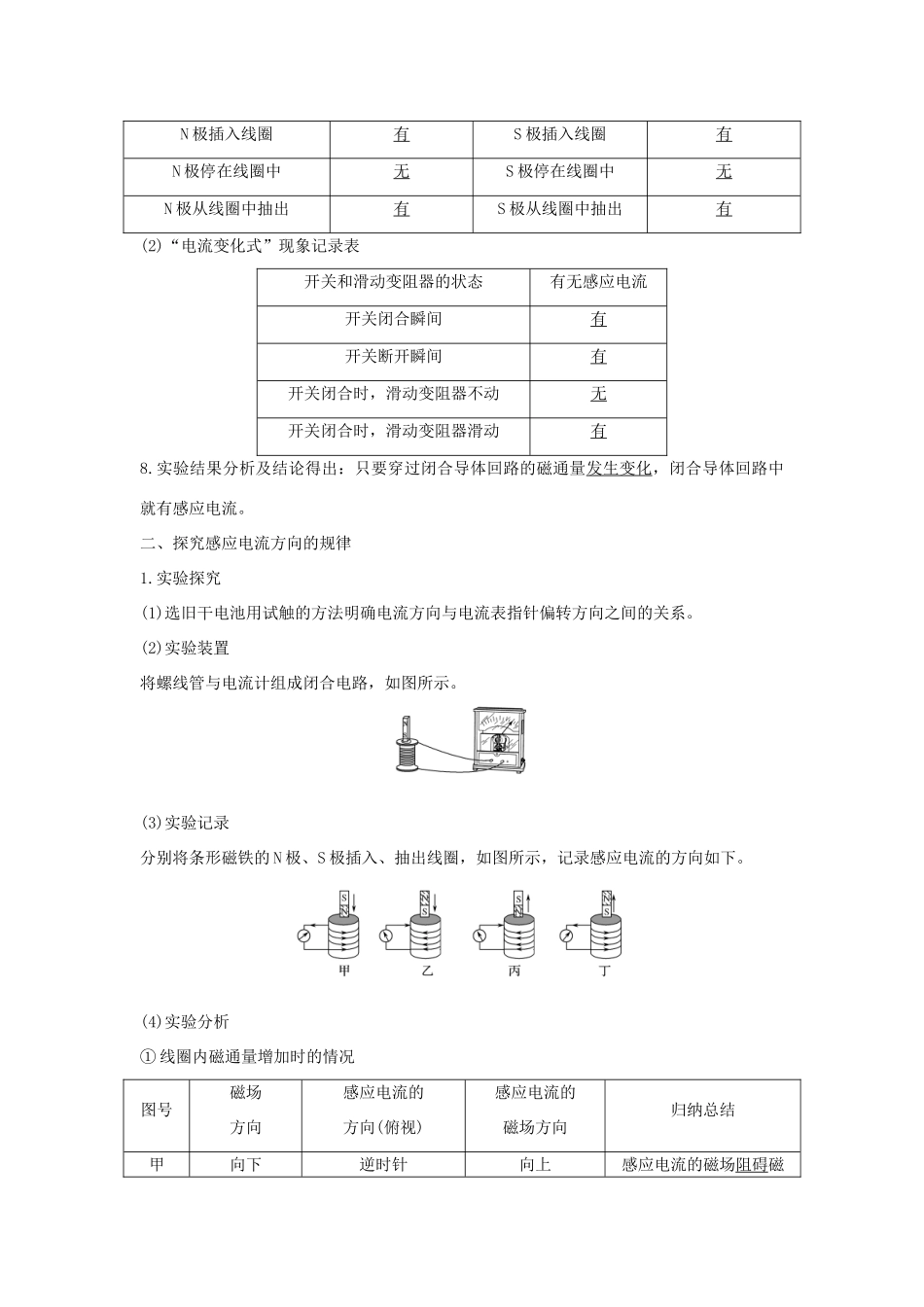

实验 13 探究电磁感应的产生条件(加试)实验 14 探究感应电流方向的规律(加试)[考纲解读] (1)会设计实验记录表，并记录实验现象。(2)能够按照“电流可变”的要求设计电路，并会选择合适的电源电压。(3)知道滑动变阻器滑片移动方向与电流变化的关系。(4)能够对实验步骤进行设计，使电流变化的方式相对完整。(5)能够根据实验记录的数据，总结实验规律。(6)通过探究，初步了解决定感应电流方向的因素。一、探究电磁感应的产生条件1.“磁铁运动式”的实验器材及连接如图所示：2.条形磁铁不同运动方式中的磁通量变化情况：插入磁铁时磁通量增加，拔出磁铁时磁通量减少。3.感应电流有无与条形磁铁运动的关系：无论磁铁插入还是拔出，都有感应电流。4.“电流变化式”的实验器材及连接如图所示：5.电源电压的选择：直流电压。6.电流变化与磁通量变化的关系：磁通量增加时有感应电流，磁通量减少时也有感应电流。7.记录实验现象：(1)“磁铁运动式”现象记录表磁铁的动作有无感应电流磁铁的动作有无感应电流N 极插入线圈有S 极插入线圈有N 极停在线圈中无S 极停在线圈中无N 极从线圈中抽出有S 极从线圈中抽出有(2)“电流变化式”现象记录表开关和滑动变阻器的状态有无感应电流开关闭合瞬间有开关断开瞬间有开关闭合时，滑动变阻器不动无开关闭合时，滑动变阻器滑动有8.实验结果分析及结论得出：只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。二、探究感应电流方向的规律1.实验探究(1)选旧干电池用试触的方法明确电流方向与电流表指针偏转方向之间的关系。(2)实验装置将螺线管与电流计组成闭合电路，如图所示。(3)实验记录分别将条形磁铁的 N 极、S 极插入、抽出线圈，如图所示，记录感应电流的方向如下。(4)实验分析① 线圈内磁通量增加时的情况图号磁场方向感应电流的方向(俯视)感应电流的磁场方向归纳总结甲向下逆时针向上感应电流的磁场阻碍磁通量的增加乙向上顺时针向下② 线圈内磁通量减少时的情况图号磁场方向感应电流的方向(俯视)感应电流的磁场方向归纳总结丙向下顺时针向下感应电流的磁场阻碍磁通量的减少丁向上逆时针向上(5)归纳结论当线圈内磁通量增加时，感应电流的磁场阻碍磁通量的增加；当线圈内磁通量减少时，感应电流的磁场阻碍磁通量的减少。2.楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。考点一 探究电磁感应的产生条件)1.(多选)用如图所示的实验装置来...
