（浙江专版）高考物理大一轮复习 第七章 恒定电流 第2课时 电路 闭合电路欧姆定律学案-人教版高三全册物理学案

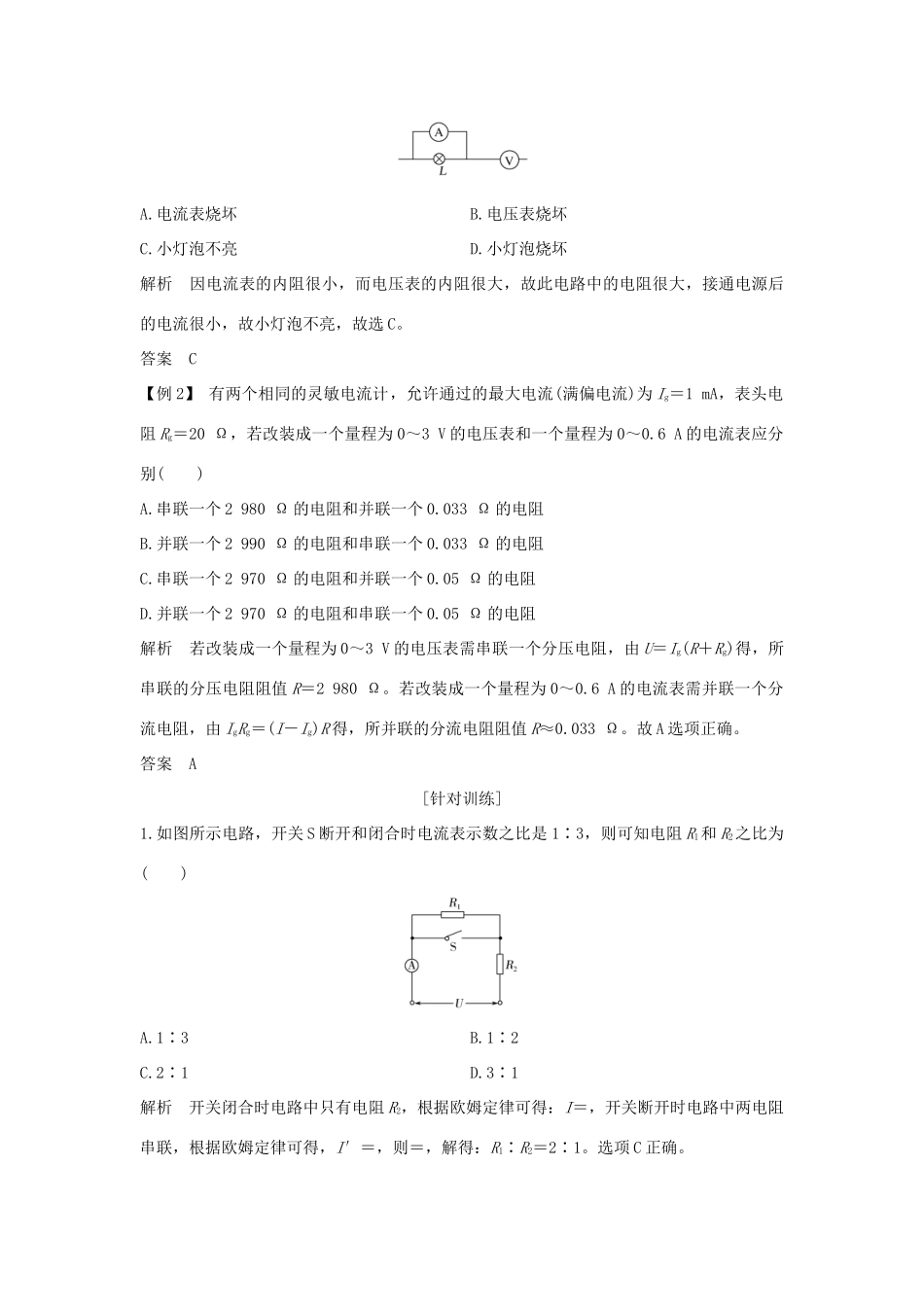

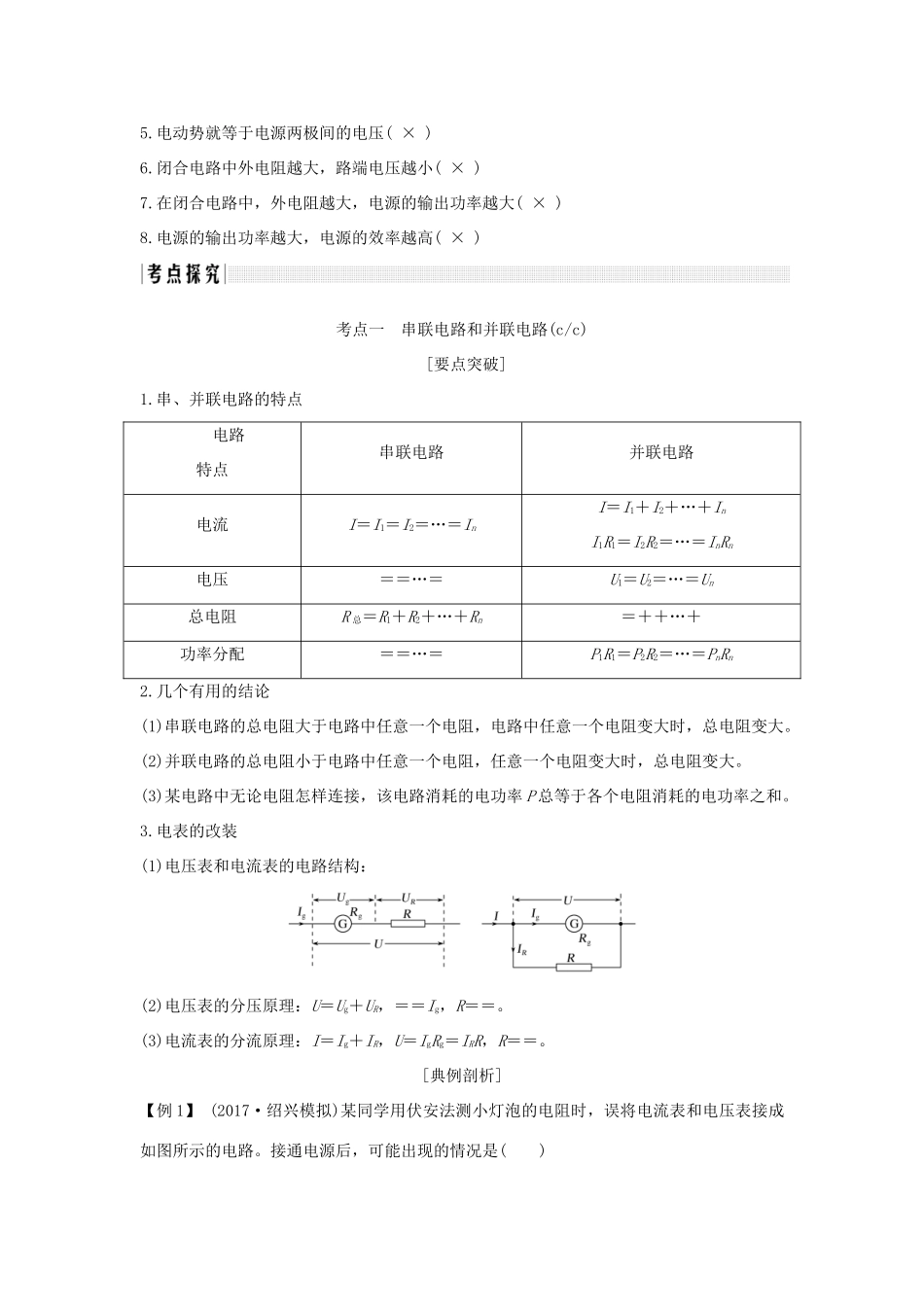

第 2 课时 电路 闭合电路欧姆定律1.电压表和电流表(1)电压表和电流表的电路结构常用的电压表和电流表都是由灵敏电流表(表头)改装而成的。电压表是表头串联了一个分压电阻，电流表是表头并联了一个分流电阻。(2)电压表的分压原理小量程电流表改装成电压表时，要串联一个适当的分压电阻 R，改装后的量程为 U＝Ug＋IgR。(3)电流表的分流原理小量程电流表改装成大量程电流表时，要并联一个适当的分流电阻 R，改装后的量程为 I＝Ig＋。2.闭合电路欧姆定律(1)内容闭合电路的电流跟电源的电动势成正比，跟内、外电阻之和成反比。(2)公式①I＝(只适用于纯电阻电路)；②E＝U 外＋ Ir (适用于所有电路)。3.路端电压与外电阻的关系一般情况U＝IR＝R＝，当 R 增大时，U 增大特殊情况(1)当外电路断路时，I＝0，U＝E(2)当外电路短路时，I 短＝，U＝0【思考判断】1.闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比( √ )2.当外电阻增大时，路端电压也增大( √ )3.闭合电路中的短路电流无限大( × )4.电动势的单位跟电压的单位一致，所以电动势就是两极间的电压( × )5.电动势就等于电源两极间的电压( × )6.闭合电路中外电阻越大，路端电压越小( × )7.在闭合电路中，外电阻越大，电源的输出功率越大( × )8.电源的输出功率越大，电源的效率越高( × )考点一 串联电路和并联电路(c/c) [要点突破]1.串、并联电路的特点 电路特点 串联电路并联电路电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋InI1R1＝I2R2＝…＝InRn电压＝＝…＝U1＝U2＝…＝Un总电阻R 总＝R1＋R2＋…＋Rn＝＋＋…＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn2.几个有用的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻变大时，总电阻变大。(2)并联电路的总电阻小于电路中任意一个电阻，任意一个电阻变大时，总电阻变大。(3)某电路中无论电阻怎样连接，该电路消耗的电功率 P 总等于各个电阻消耗的电功率之和。3.电表的改装(1)电压表和电流表的电路结构：(2)电压表的分压原理：U＝Ug＋UR，＝＝Ig，R＝＝。(3)电流表的分流原理：I＝Ig＋IR，U＝IgRg＝IRR，R＝＝。[典例剖析]【例 1】 (2017·绍兴模拟)某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路。接通电源后，可能出现的情况是( )A.电流表烧坏 B.电压表烧坏C.小灯泡不亮 D.小灯泡烧坏解析 因电流表的内阻很小，而电压表的内阻很大，故此电路中的电阻...
