（浙江专版）高考物理大一轮复习 第十章 交变电流 第2课时 变压器、电能的输送学案-人教版高三全册物理学案

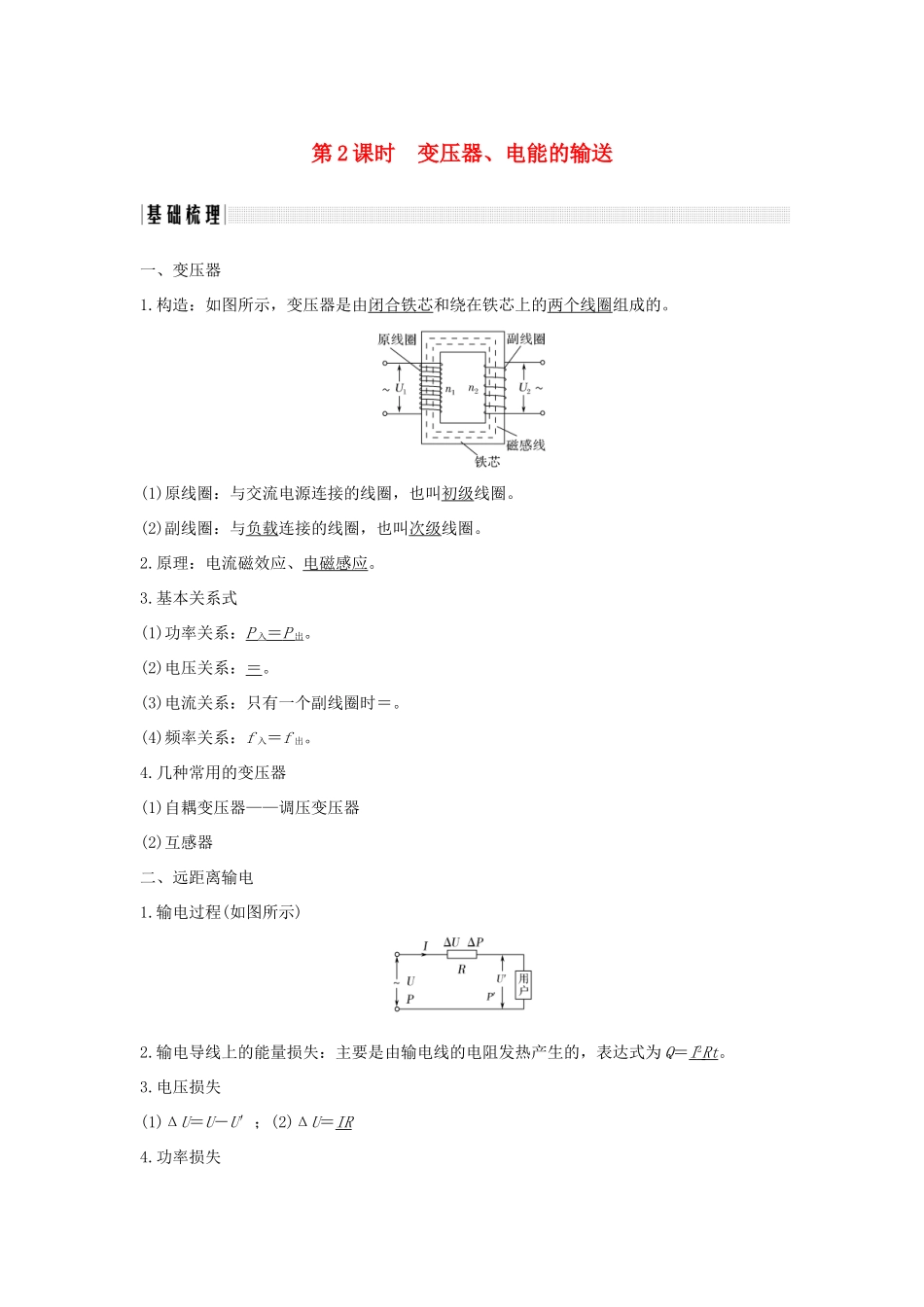

第 2 课时 变压器、电能的输送一、变压器1.构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。(1)原线圈：与交流电源连接的线圈，也叫初级线圈。(2)副线圈：与负载连接的线圈，也叫次级线圈。2.原理：电流磁效应、电磁感应。3.基本关系式(1)功率关系：P 入＝ P 出。(2)电压关系：＝。(3)电流关系：只有一个副线圈时＝。(4)频率关系：f 入＝f 出。4.几种常用的变压器(1)自耦变压器——调压变压器(2)互感器二、远距离输电1.输电过程(如图所示)2.输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为 Q＝I 2 Rt 。3.电压损失(1)ΔU＝U－U′；(2)ΔU＝IR4.功率损失(1)ΔP＝P－P′；(2)ΔP＝I 2 R ＝R5.输送电流(1)I＝；(2)I＝。6.降低输电损耗的两个途径(1)减小输电线的电阻，由电阻定律 R＝ρ 可知，在输电距离一定的情况下，为了减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积。(2)减小输电导线中的输电电流，由 P＝UI 可知，当输送功率一定时，提高输电电压，可以减小输电电流。【思考判断】1.理想变压器的基本关系式中，电压和电流均为有效值( √ )2.变压器不但能改变交变电流的电压，还能改变交变电流的频率( × )3.正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压( × )4.变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小( × )5.增大输电导线的横截面积有利于减少输电过程中的电能损失( √ )6.高压输电是通过减小输电电流来减少电路的发热损耗( √ )7.在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大( √ )考点一 变压器(－/c)[要点突破]1.变压器原理变压器是利用电磁感应原理制成的电学设备，变压器只能用来改变交变电流的电压，不能改变恒定电流的电压。2.基本关系式中物理量之间的决定关系电压副线圈电压 U2由原线圈电压 U1和匝数比决定，即 U2＝U1(原制约副)功率副线圈中的功率 P2由用户负载决定，原线圈的输入功率 P1由副线圈的输出功率 P2决定，即 P1＝P2(副制约原)电流原线圈的电流 I1由副线圈的电流 I2和匝数比决定，即 I1＝I2(副制约原)3.两类理想变压器的动态分析问题(1)匝数比不变的情况(如图甲所示)①U1不变，根据＝，输入电压 U1决定输出电压 U2，不论负载电阻 R 如何变化，U2也不变。② 当负载电阻发生变化时，I2变化，输出电流 I2决定输入电流 I1，故 I1发生变化。③I2变化引起 P2变化，由...
