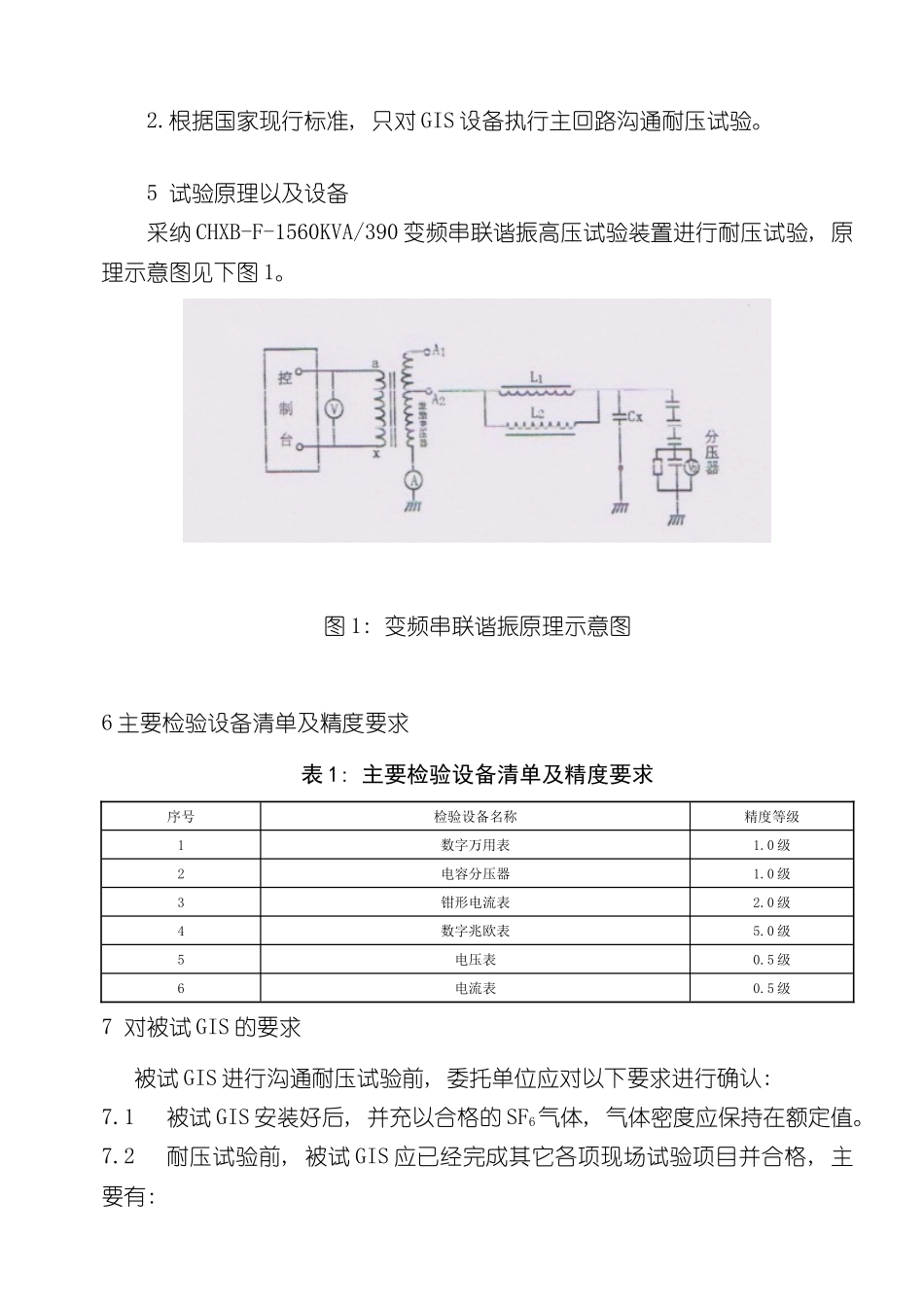

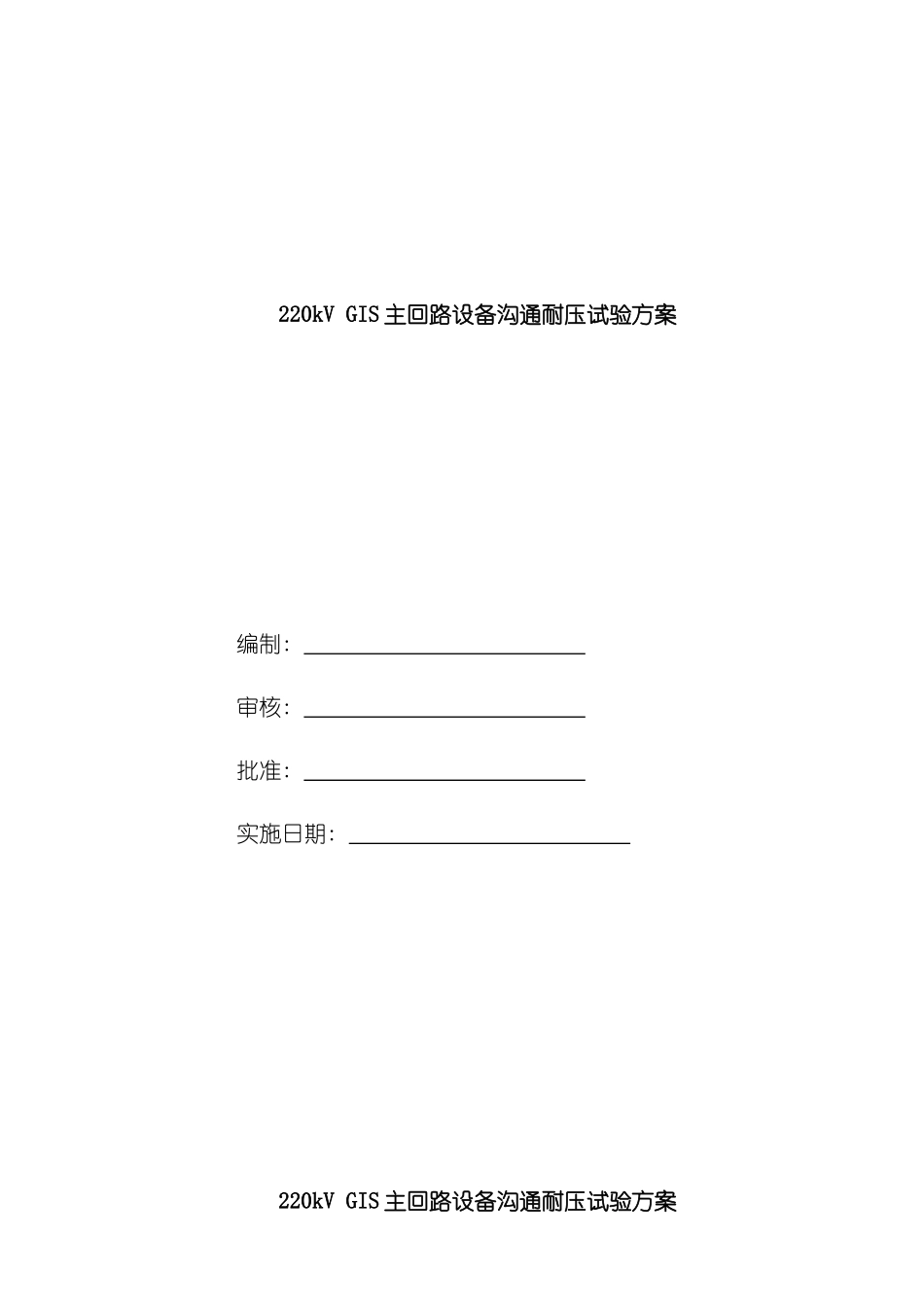

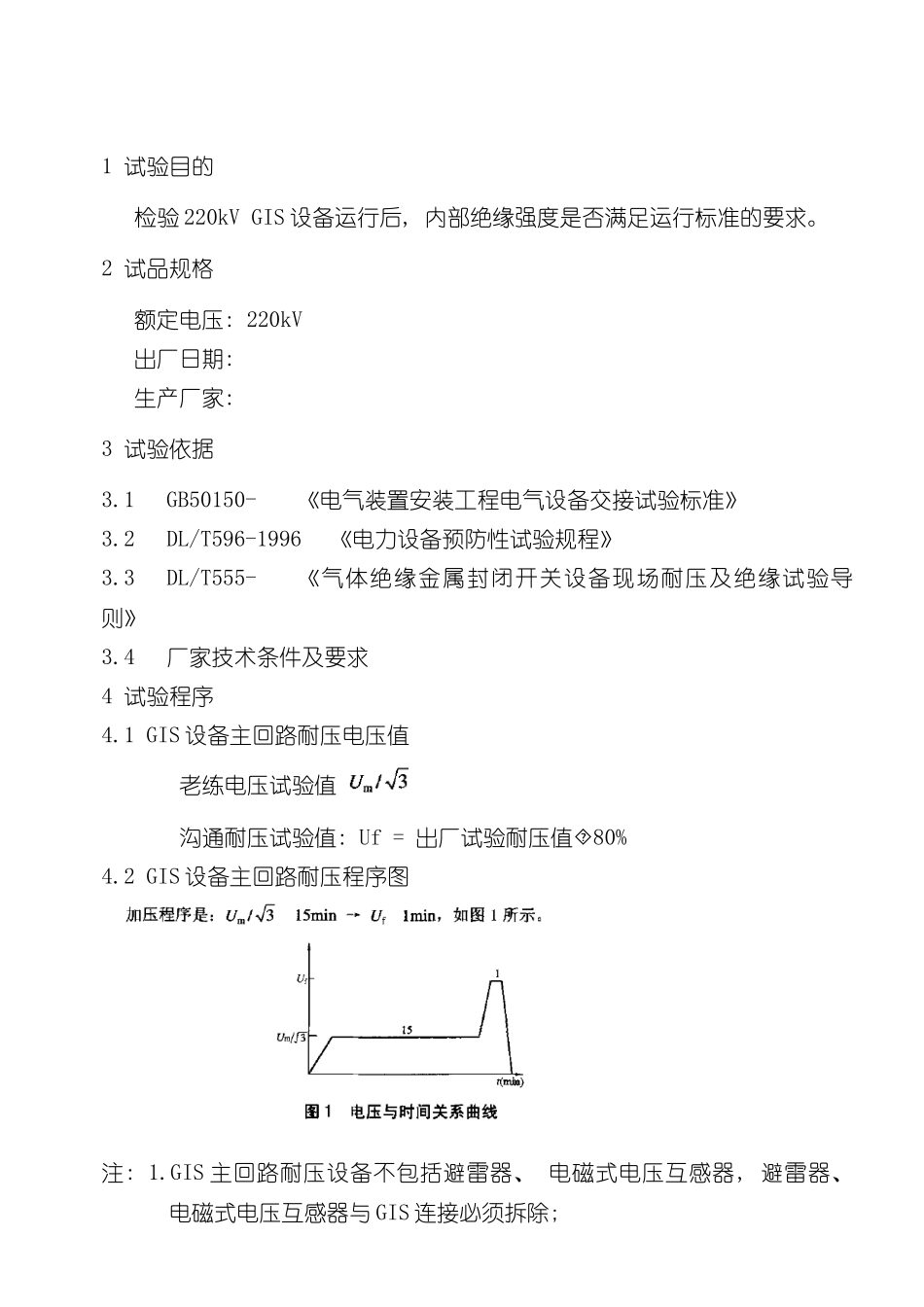

220kV GIS 主回路设备沟通耐压试验方案编制: 审核: 批准: 实施日期: 220kV GIS 主回路设备沟通耐压试验方案1 试验目的检验 220kV GIS 设备运行后, 内部绝缘强度是否满足运行标准的要求。2 试品规格额定电压: 220kV出厂日期: 生产厂家: 3 试验依据3.1GB50150- 《电气装置安装工程电气设备交接试验标准》3.2DL/T596-1996《电力设备预防性试验规程》3.3DL/T555- 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》3.4厂家技术条件及要求4 试验程序 4.1 GIS 设备主回路耐压电压值老练电压试验值 沟通耐压试验值: Uf = 出厂试验耐压值80% 4.2 GIS 设备主回路耐压程序图 注: 1.GIS 主回路耐压设备不包括避雷器、 电磁式电压互感器, 避雷器、 电磁式电压互感器与 GIS 连接必须拆除; 2.根据国家现行标准, 只对 GIS 设备执行主回路沟通耐压试验。5 试验原理以及设备采纳 CHXB-F-1560KVA/390 变频串联谐振高压试验装置进行耐压试验, 原理示意图见下图 1。 图 1: 变频串联谐振原理示意图6 主要检验设备清单及精度要求表 1: 主要检验设备清单及精度要求序号检验设备名称精度等级1数字万用表1.0 级2电容分压器1.0 级3钳形电流表2.0 级4数字兆欧表5.0 级5电压表0.5 级6电流表0.5 级7 对被试 GIS 的要求被试 GIS 进行沟通耐压试验前, 委托单位应对以下要求进行确认: 7.1被试 GIS 安装好后, 并充以合格的 SF6气体, 气体密度应保持在额定值。7.2耐压试验前, 被试 GIS 应已经完成其它各项现场试验项目并合格, 主要有: 7.2.1 外观检查7.2.2 主回路电阻测量7.2.3 元件试验7.2.4 SF6密封性试验7.2.5 SF6气体含水量测量8 试验前准备委托单位负责做好以下试验前准备: 8.1 按要求办理好工作票; 8.2 提供场地放置试验设备; 8.3 提供 5 吨或以上吊车协助装卸试验设备; 8.4 提供 380V/150A 三相四线电源并放至试验场地; 8.5 负责解开所有线路与对应 GIS 间隔出线套管之间的高压引线, 线路侧接地; 8.6 将被试 GIS 所有间隔的电流互感器( CT) 的二次回路短路并接地; 8.7 按试验程序的要求, 将被试 GIS 的开关状态操作到满足老练电压试验和耐压试验的状态。9 试验步骤 9.1 将试验设备安装在 220kVGIS 高压管套管旁, 调试好设备。9.2 会同委托单位、 监理、 厂家对第 8 条的准备工作进行检查确认, 并满试验要求。9.3 检查和确认按试验的要求将...
