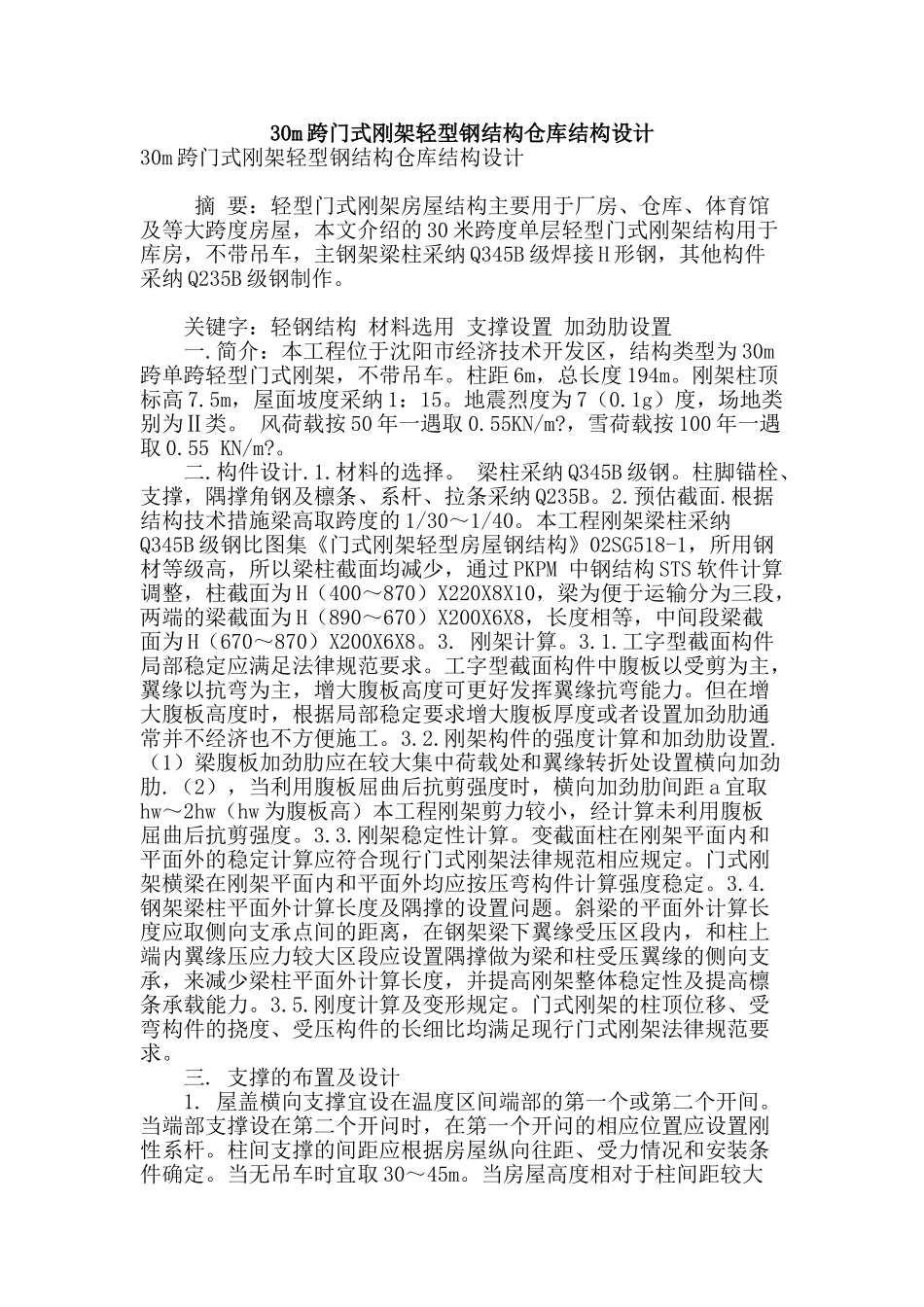

30m跨门式刚架轻型钢结构仓库结构设计

30m 跨门式刚架轻型钢结构仓库结构设计30m 跨门式刚架轻型钢结构仓库结构设计 摘 要：轻型门式刚架房屋结构主要用于厂房、仓库、体育馆及等大跨度房屋，本文介绍的 30 米跨度单层轻型门式刚架结构用于库房，不带吊车，主钢架梁柱采纳 Q345B 级焊接 H 形钢，其他构件采纳 Q235B 级钢制作。 关键字：轻钢结构 材料选用 支撑设置 加劲肋设置 一.简介：本工程位于沈阳市经济技术开发区，结构类型为 30m跨单跨轻型门式刚架，不带吊车。柱距 6m，总长度 194m。刚架柱顶标高 7.5m，屋面坡度采纳 1：15。地震烈度为 7（0.1g）度，场地类别为Ⅱ类。 风荷载按 50 年一遇取 0.55KN/m?，雪荷载按 100 年一遇取 0.55 KN/m?。 二.构件设计.1.材料的选择。 梁柱采纳 Q345B 级钢。柱脚锚栓、支撑，隅撑角钢及檩条、系杆、拉条采纳 Q235B。2.预估截面.根据结构技术措施梁高取跨度的 1/30～1/40。本工程刚架梁柱采纳Q345B 级钢比图集《门式刚架轻型房屋钢结构》02SG518-1，所用钢材等级高，所以梁柱截面均减少，通过 PKPM 中钢结构 STS 软件计算调整，柱截面为 H（400～870）X220X8X10，梁为便于运输分为三段，两端的梁截面为 H（890～670）X200X6X8，长度相等，中间段梁截面为 H（670～870）X200X6X8。3. 刚架计算。3.1.工字型截面构件局部稳定应满足法律规范要求。工字型截面构件中腹板以受剪为主，翼缘以抗弯为主，增大腹板高度可更好发挥翼缘抗弯能力。但在增大腹板高度时，根据局部稳定要求增大腹板厚度或者设置加劲肋通常并不经济也不方便施工。3.2.刚架构件的强度计算和加劲肋设置.（1）梁腹板加劲肋应在较大集中荷载处和翼缘转折处设置横向加劲肋.（2），当利用腹板屈曲后抗剪强度时，横向加劲肋间距 a 宜取hw～2hw（hw 为腹板高）本工程刚架剪力较小，经计算未利用腹板屈曲后抗剪强度。3.3.刚架稳定性计算。变截面柱在刚架平面内和平面外的稳定计算应符合现行门式刚架法律规范相应规定。门式刚架横梁在刚架平面内和平面外均应按压弯构件计算强度稳定。3.4.钢架梁柱平面外计算长度及隅撑的设置问题。斜梁的平面外计算长度应取侧向支承点间的距离，在钢架梁下翼缘受压区段内，和柱上端内翼缘压应力较大区段应设置隅撑做为梁和柱受压翼缘的侧向支承，来减少梁柱平面外计算长度，并提高刚架整体稳定性及提高檩条承载能力。3.5.刚度计算及变形规定。门式刚架的柱顶位移、受弯构件的挠度、受压构件的长细比均满...
