30m现浇连续箱梁满堂支架施工方案

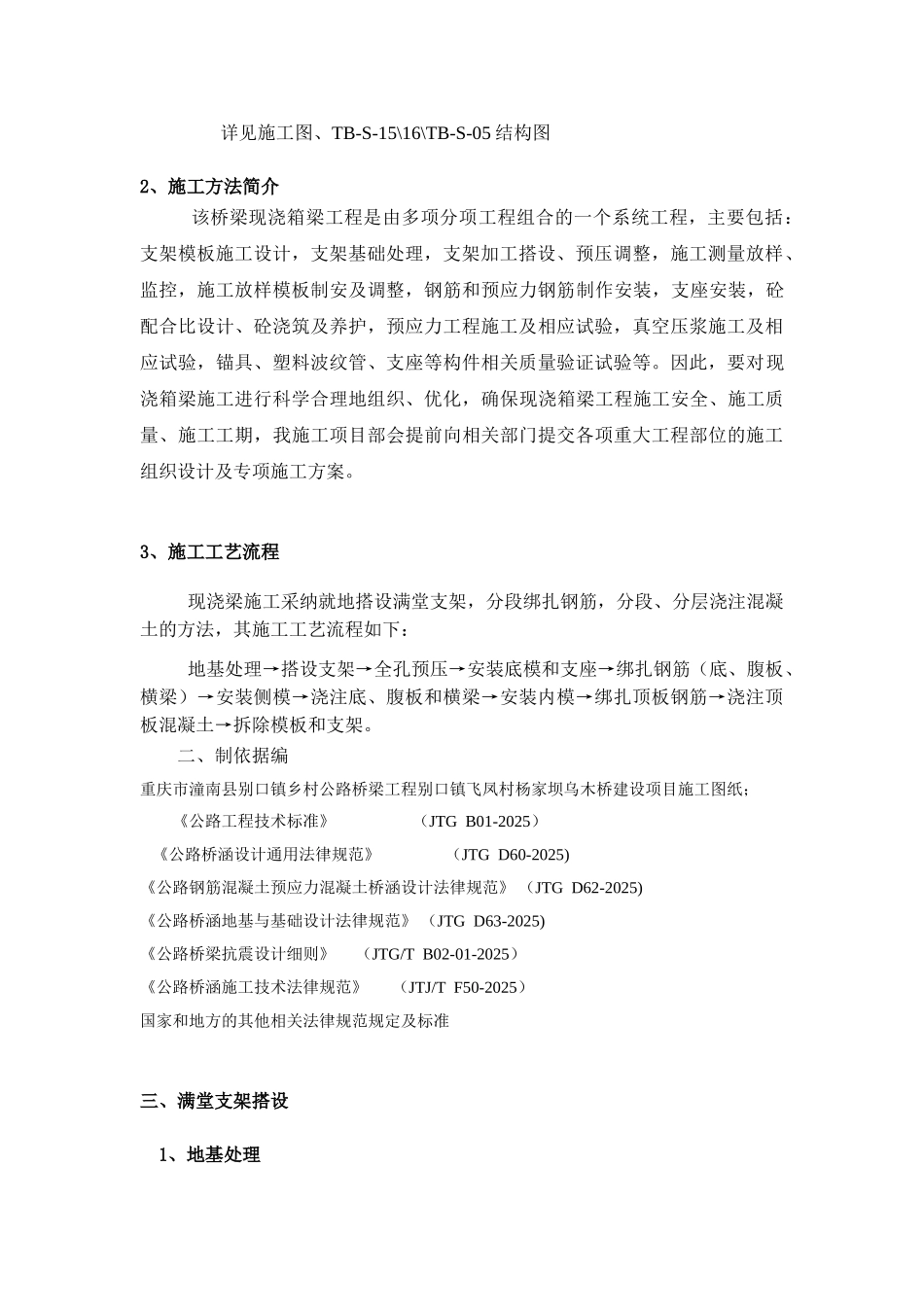

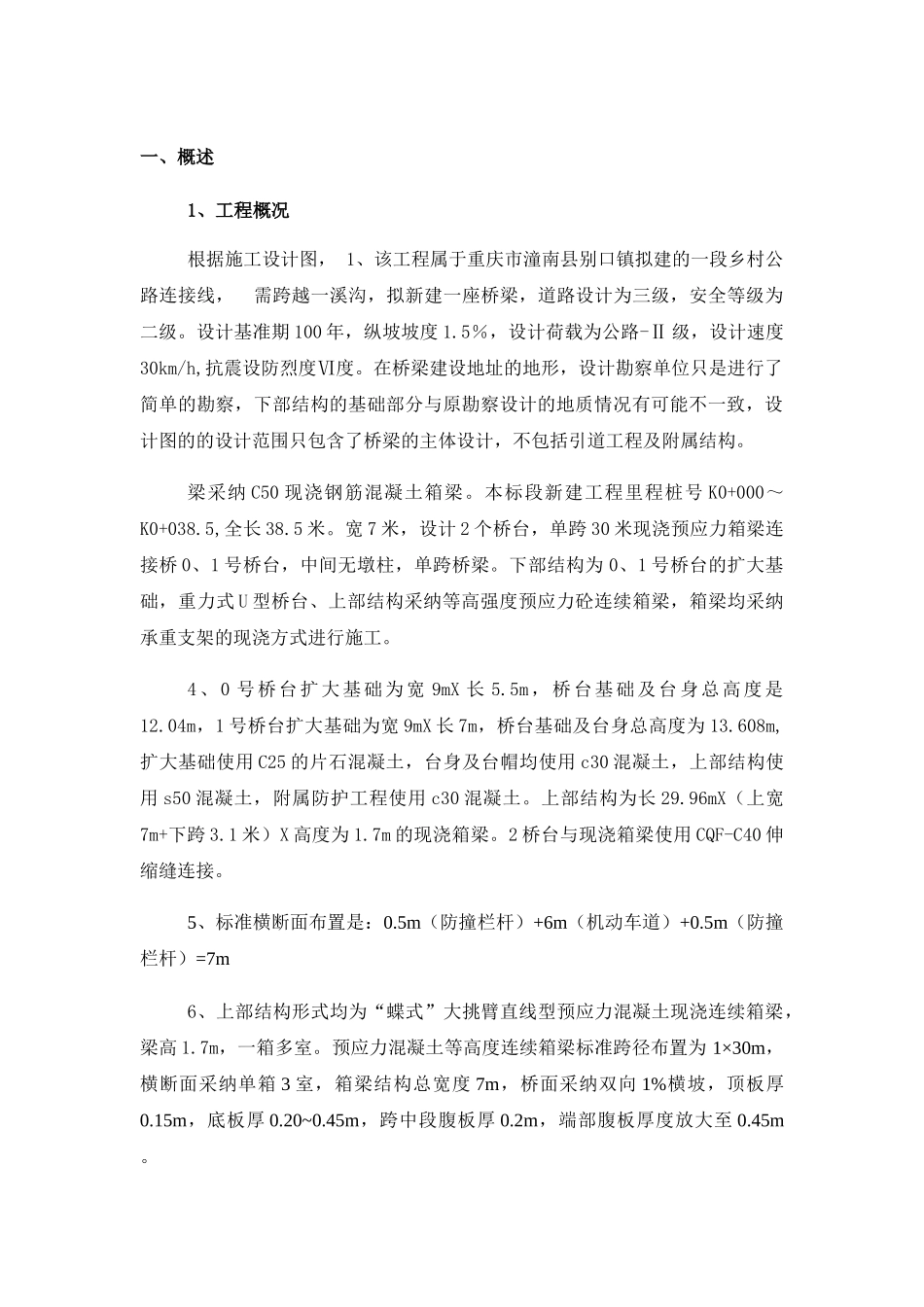

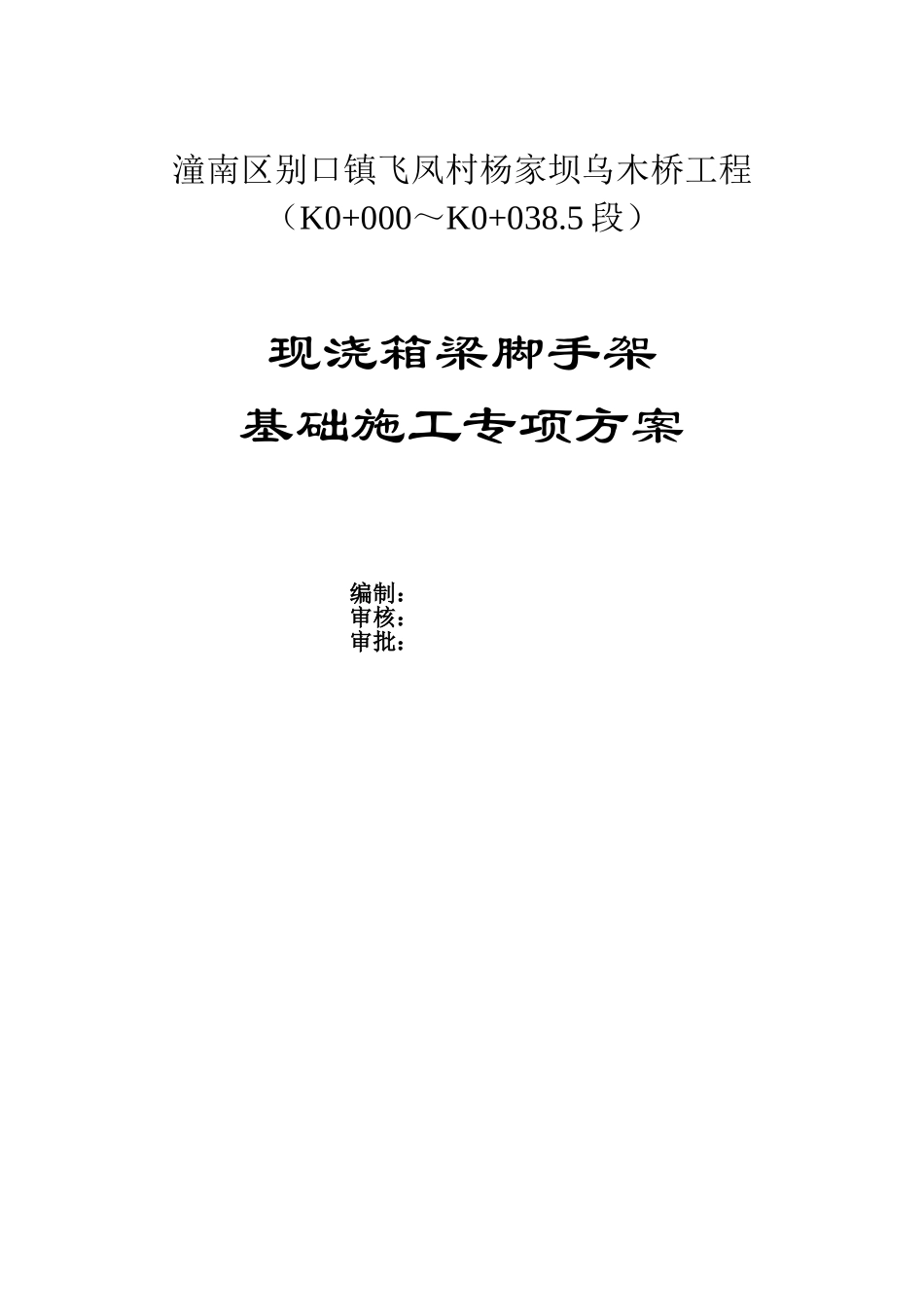

潼南区别口镇飞凤村杨家坝乌木桥工程（K0+000～K0+038.5 段）现浇箱梁脚手架基础施工专项方案编制：审核：审批：一、概述 1、工程概况根据施工设计图， 1、该工程属于重庆市潼南县别口镇拟建的一段乡村公路连接线， 需跨越一溪沟，拟新建一座桥梁，道路设计为三级，安全等级为二级。设计基准期 100 年，纵坡坡度 1.5％，设计荷载为公路-Ⅱ 级，设计速度30km/h,抗震设防烈度Ⅵ度。在桥梁建设地址的地形，设计勘察单位只是进行了简单的勘察，下部结构的基础部分与原勘察设计的地质情况有可能不一致，设计图的的设计范围只包含了桥梁的主体设计，不包括引道工程及附属结构。梁采纳 C50 现浇钢筋混凝土箱梁。本标段新建工程里程桩号 K0+000～K0+038.5,全长 38.5 米。宽 7 米，设计 2 个桥台，单跨 30 米现浇预应力箱梁连接桥 0、1 号桥台，中间无墩柱，单跨桥梁。下部结构为 0、1 号桥台的扩大基础，重力式 U 型桥台、上部结构采纳等高强度预应力砼连续箱梁，箱梁均采纳承重支架的现浇方式进行施工。4、0 号桥台扩大基础为宽 9mX 长 5.5m，桥台基础及台身总高度是12.04m，1 号桥台扩大基础为宽 9mX 长 7m，桥台基础及台身总高度为 13.608m,扩大基础使用 C25 的片石混凝土，台身及台帽均使用 c30 混凝土，上部结构使用 s50 混凝土，附属防护工程使用 c30 混凝土。上部结构为长 29.96mX（上宽7m+下跨 3.1 米）X 高度为 1.7m 的现浇箱梁。2 桥台与现浇箱梁使用 CQF-C40 伸缩缝连接。5、标准横断面布置是：0.5m（防撞栏杆）+6m（机动车道）+0.5m（防撞栏杆）=7m6、上部结构形式均为“蝶式”大挑臂直线型预应力混凝土现浇连续箱梁，梁高 1.7m，一箱多室。预应力混凝土等高度连续箱梁标准跨径布置为 1×30m，横断面采纳单箱 3 室，箱梁结构总宽度 7m，桥面采纳双向 1%横坡，顶板厚0.15m，底板厚 0.20~0.45m，跨中段腹板厚 0.2m，端部腹板厚度放大至 0.45m 。 详见施工图、TB-S-15\16\TB-S-05 结构图2、施工方法简介 该桥梁现浇箱梁工程是由多项分项工程组合的一个系统工程，主要包括：支架模板施工设计，支架基础处理，支架加工搭设、预压调整，施工测量放样、监控，施工放样模板制安及调整，钢筋和预应力钢筋制作安装，支座安装，砼配合比设计、砼浇筑及养护，预应力工程施工及相应试验，真空压浆施工及相应试验，锚具、塑料波纹管、支座等构件相关质量验证试验等。因此，要对现浇箱梁施工...
